Tømrerarbejde hos Winther A/S​

​Tagrenovering. I forbindelse med renovering af et bjælkehus har vi restaureret/tildannet nyt ornamenteret træværk.

Vindskederne er udført med ornamentering i form af udskæringer ved kippen og tunger udskåret langs hele kanten på det inderste bræt. Bjælken der udgør hanebåndet i udhænget og bjælken der ligger under denne er også udskiftet. En lidt udfordrende opgave der krævede at de to tagflader blev løftet fra hinanden. Vindskederne er tildannet af brædder af pommersk fyr.

Svend og lærling ved hver sin tømmerbuk i færd med at tildanne spær af lageret pommersk fyr.

Spærhovederne samles med en traditionel tømmersamling, en halvskjult tapsamling, der nagles sammen med en trænagle. Læs mere om traditionelle tømmersamlinger

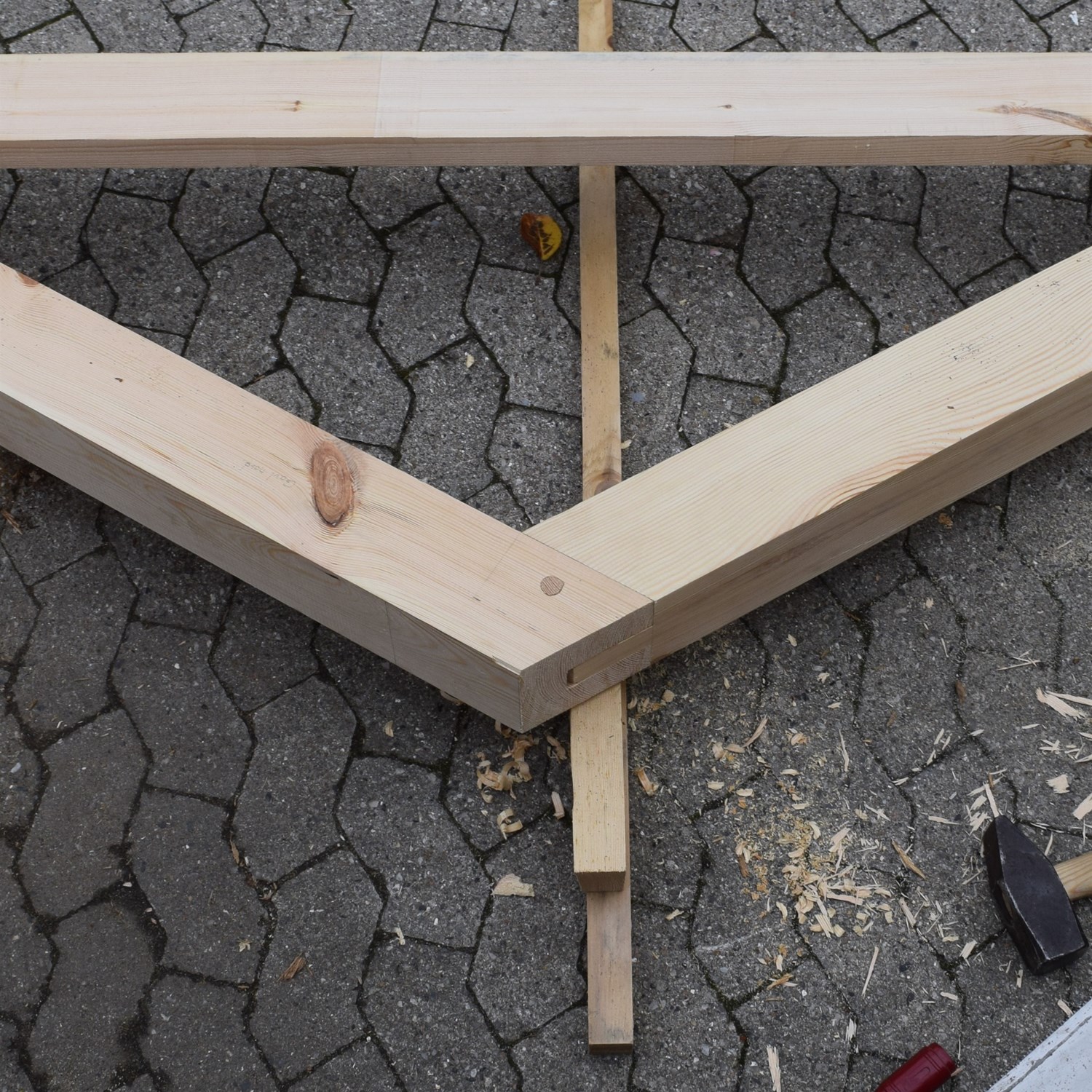

Samling af spær på tømmerpladsen. ​Træspær af kvartskåret lagret pommersk fyr nagles sammen med trænagler.

Kipsamlingen er en halvskjult tapsamling. Spærene er udført som kopi af et de oprindelige. En fin tagrenoveringsopgave.

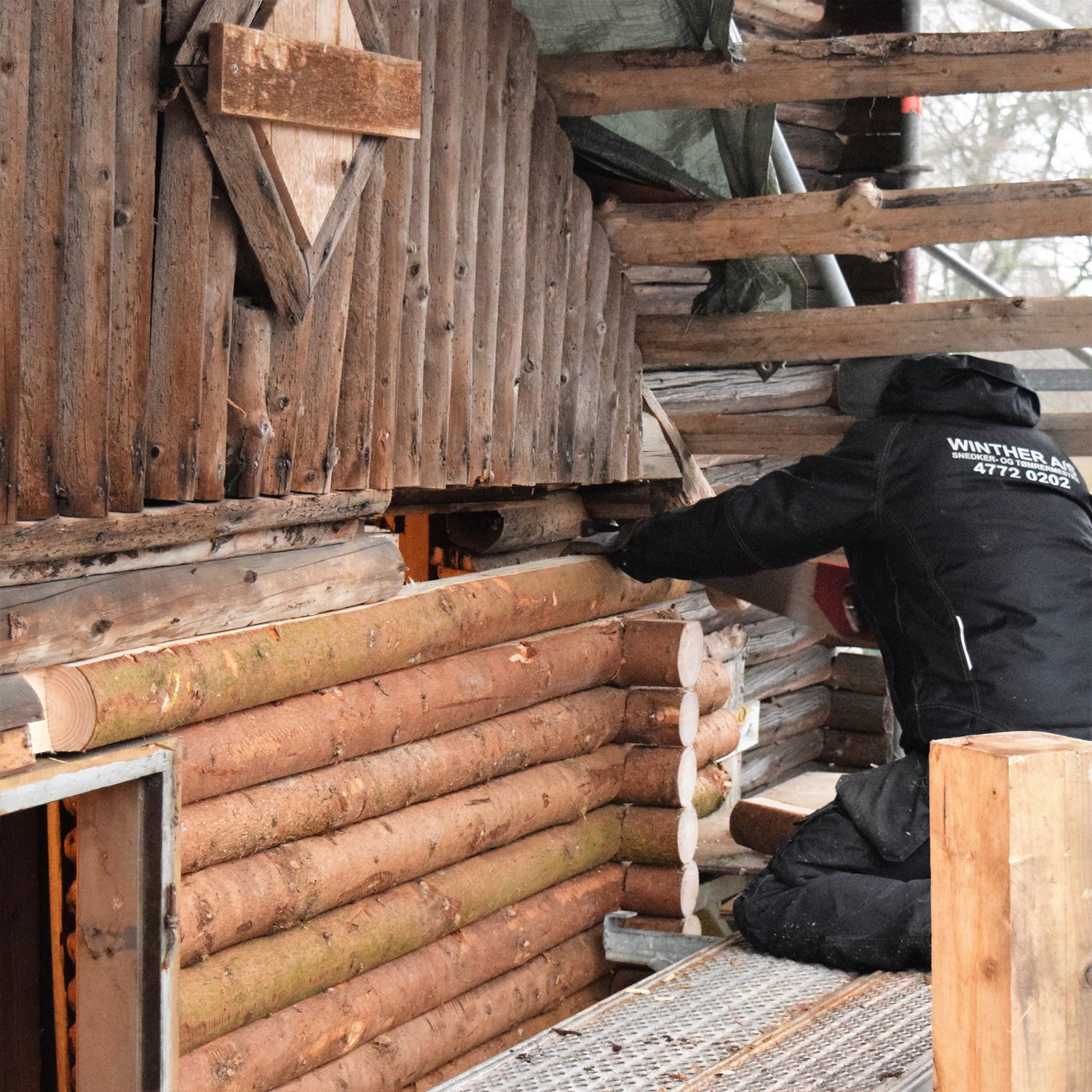

Restaurering af bjælkehytte fra 1800 tallet. Der anvendes tømmerstokke af danske vinterfældede granrafter.

Længdesamlingerne udføres ved bladsamlinger (det ses til venstre i billedet). I hjørnerne samles granrafterne også med en traditionel tømmersamling ved overskramning, halvt om halvt. Det er her en tømrerlærling der fører fukssvansen. Bemærk taglægterne; lidt mere rustikke end de normalvis fås i dag.

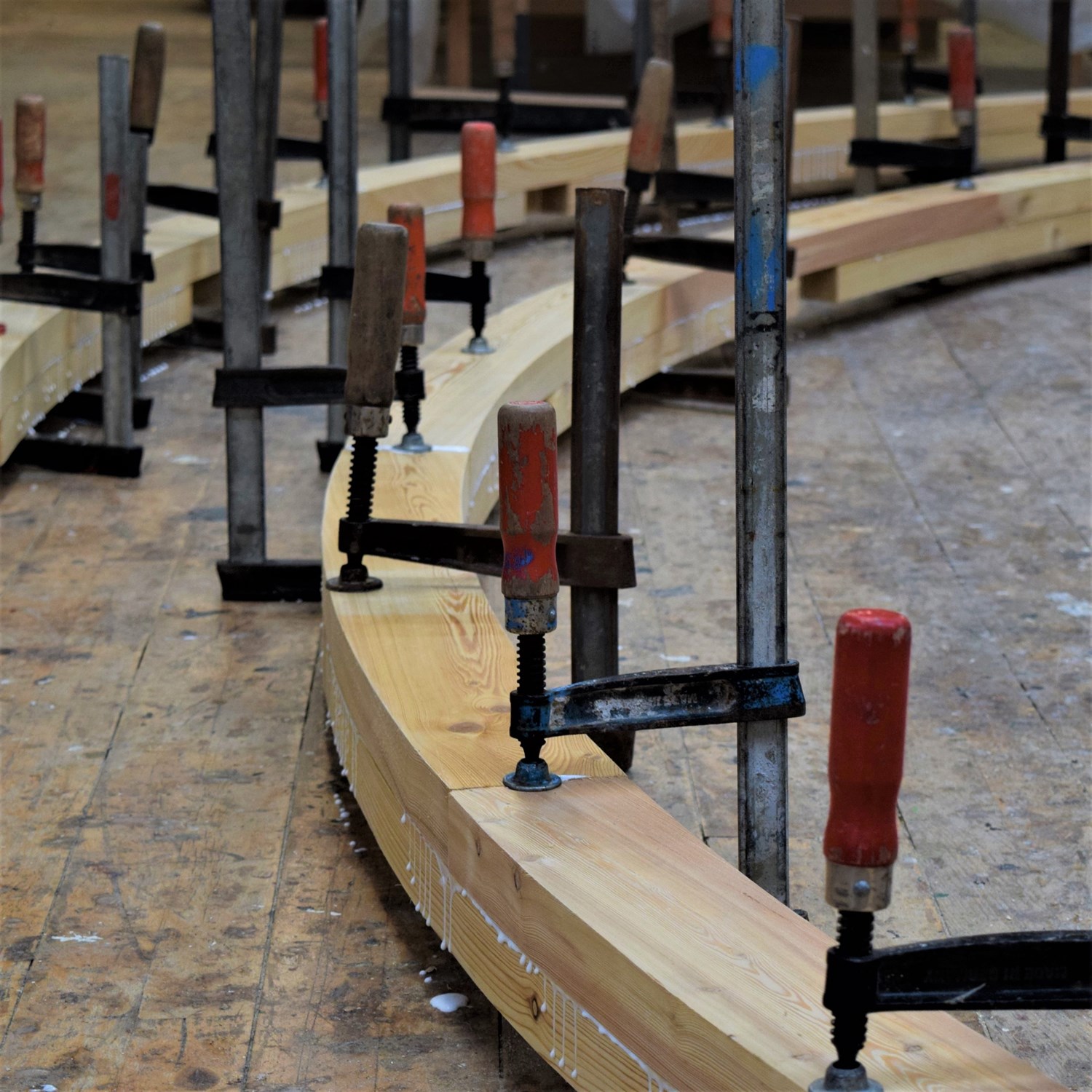

Buer i lærketræ.

​Træbuerne med varierende radius skal bruges til en bærende trækonstruktion og limes op af kortere stykker med udsparinger for stolper. Vi anvender en D4 lim.

Tagfod, traditionelt tømrerarbejdet ved ny tagkonstruktion. Tagkonstruktionen er udført i halvtømmer af pommersk fyr.

​At save de svungne snavsnit er et 2mandsjob der udføres med rammesav. Svejsaven føres af to personer der holder sig til hver sin kurve på henholdsvis den ene og den anden side af tømmeret. For gratspæret er kurven projekteret så den bliver trukket ud. Profilet på gratspæret, der er skråtstillet, flugter således med profilet på de øvrige spær for spærfoden i begge retninger.

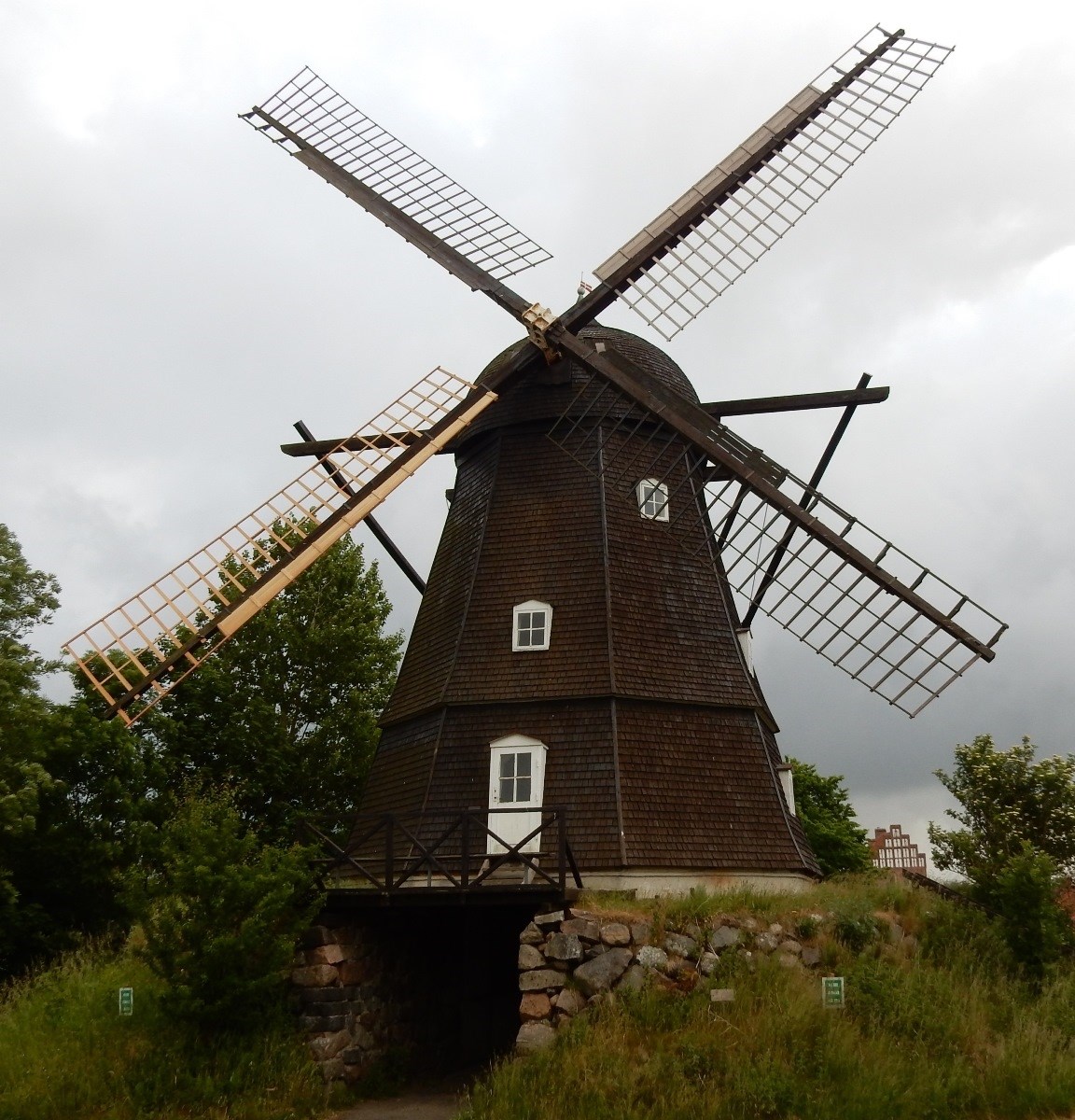

Renovering af møllevinge. Melby mølle har fået renoveret to af sine vinger, med nyt hækværk og vindbrædder.

​

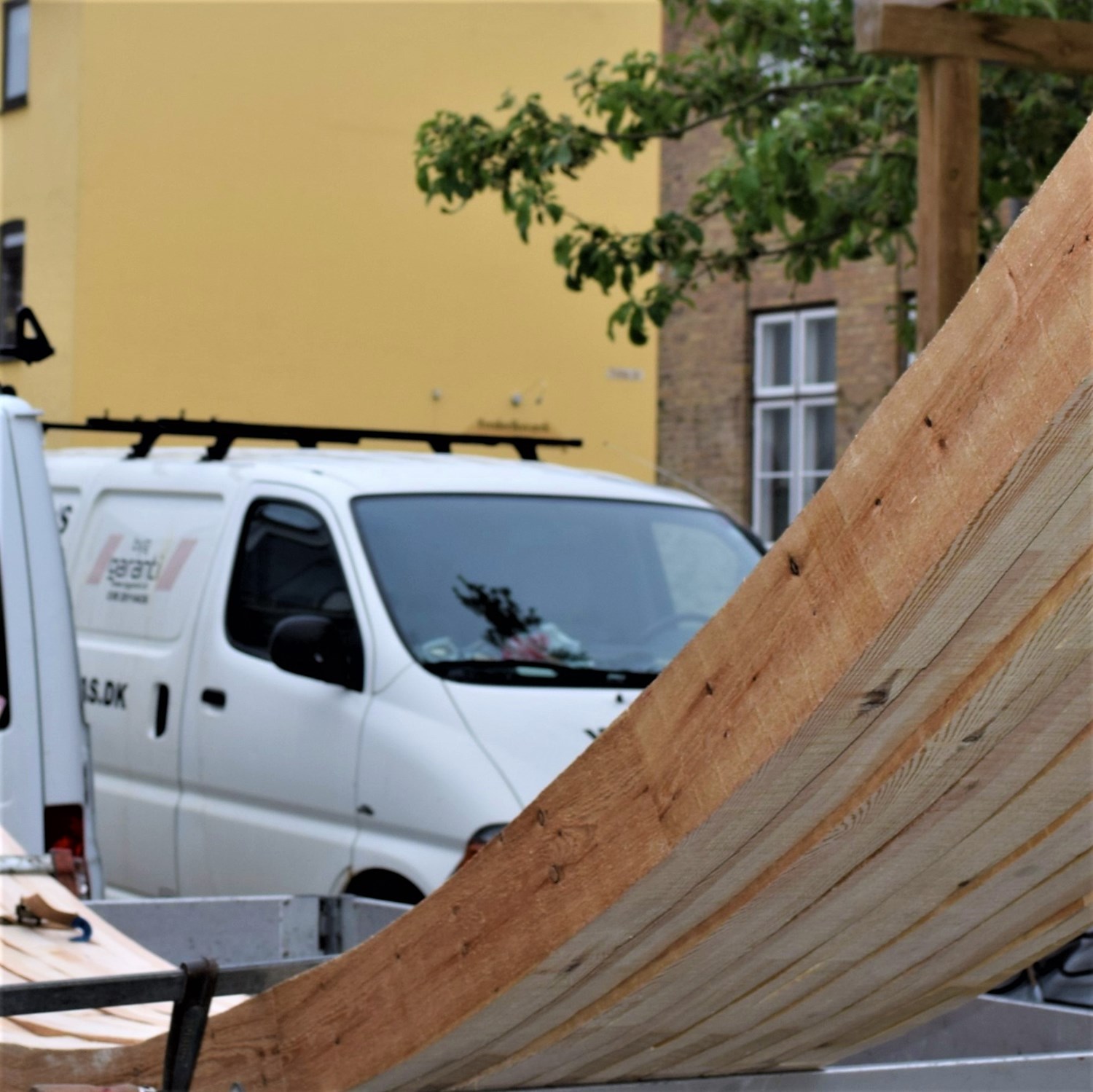

Buede bjælker klar til at forlade tømmerpladsen. Vi har tildannet spander eller riber til forstærkning af den bærende trækonstruktion for et hvælvet loft nedbrudt af borebiller.

​De buede emner er groft tildannet ud fra skabeloner streget op ud fra den eksisterende konstruktion. Den videre mere præcise tildannelse foretages på stedet.

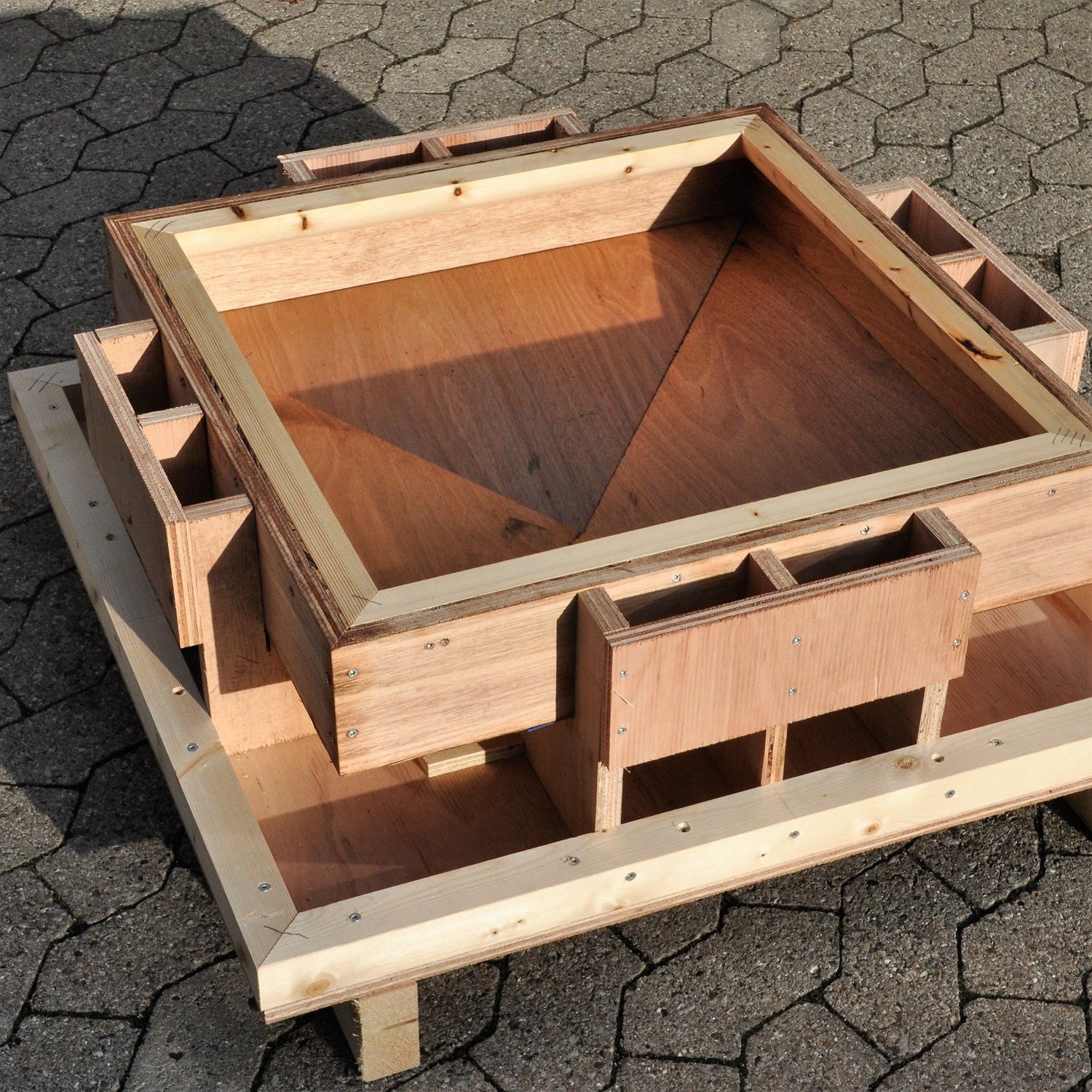

​Støbeforskalling, traditionelt tømrerarbejde. Formen skal bruges til støbning af toppe til murepiller. At tildanne støbeforskalling er en sjov og klassisk tømrerdisciplin.

Opgaven kræver at man tænker baglæns, således at støbeformen er hensigtsmæssig at skilles ad efter der er støbt. De endelige toppe vil være pyramideformet med en hulkehl forneden. Formen er smurt med linolie.

​Tømrerarbejde. Her et udfordrende knudpunkt hvor spanderne mødes, kun en enkelt træbue mangler.

De buede bjælker der udgør den nye tømmerkonstruktion er tildannet for at aflaste den underliggende oprindelige konstruktion, der er svækket af et eller flere insektangreb. Konstruktionen bærer de pudsede hvælvede lofter.

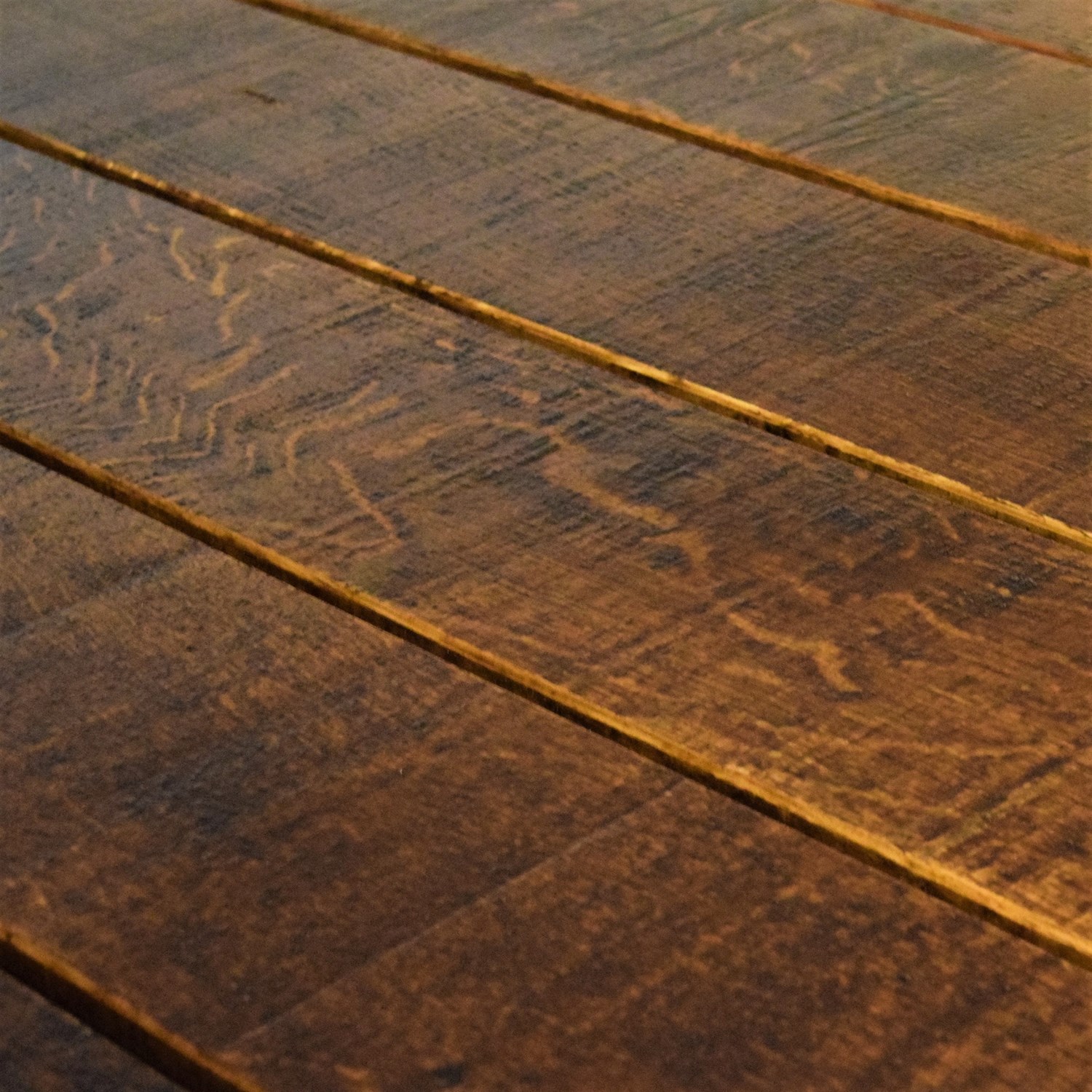

Nytjæret. Vi har tjæret egeplanker til brodæk. Egetræsplankerne er savskåret og tjæret med trætjæreolie bestående af trætjære fortyndet med linolie.

Bemærk de smukke marvstråler der er så karakteristiske for spejlskåret eg.

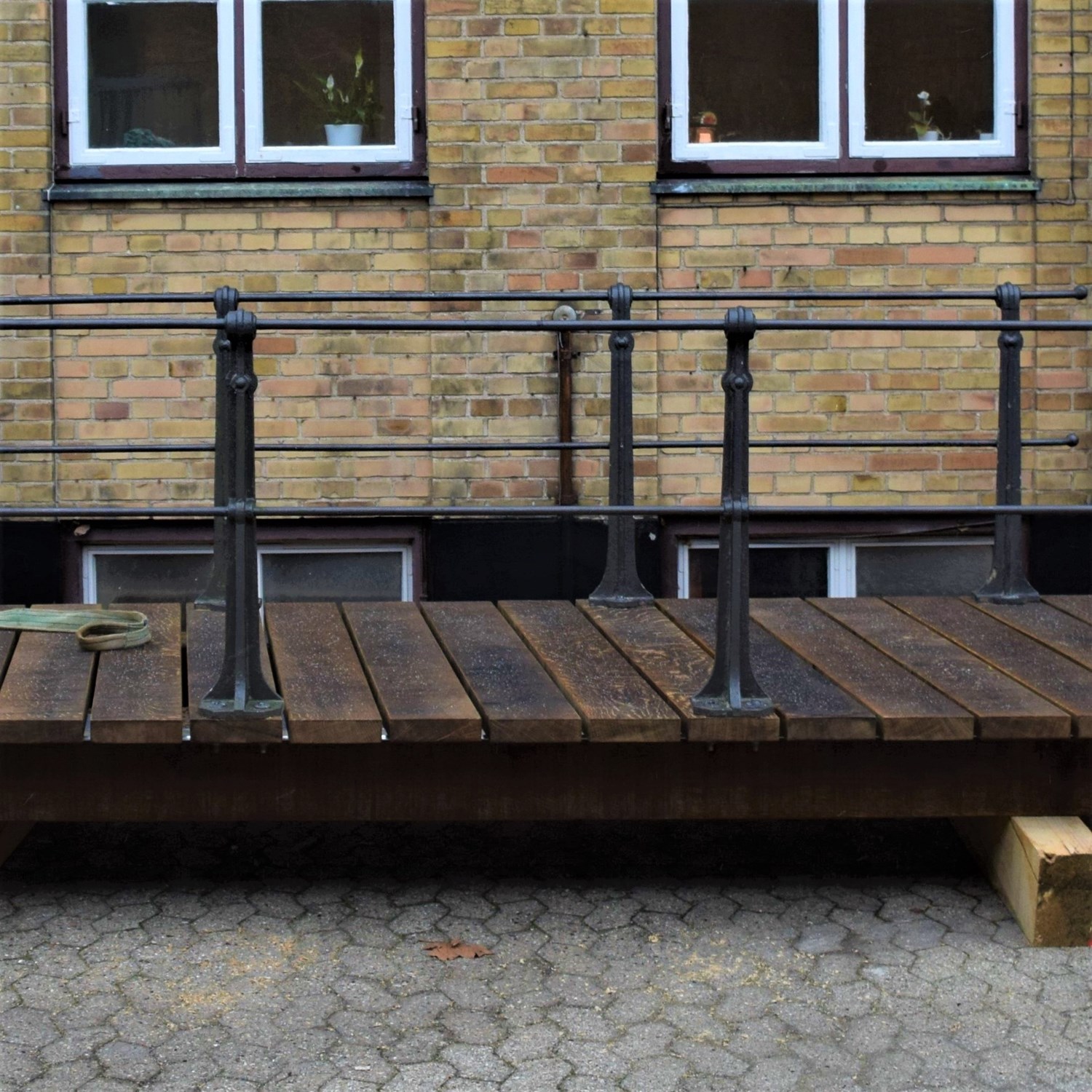

En egetræsbro er færdig og klar til afhentning. Det gedigne broelement er lavet som en kopi af en eksisterende træbro og det gamle rækværk af smedejern genbruges.

​De bærende bjælker er af egetræstømmer, og til brodæk er der anvendt egetræsplanker. Plankerne er ikke fastgjort direkte til det store egetømmer. Tømmeret er spejlskåret mod vejrliget og på oversiden afdækket med zink. På siden af hver egetræsbjælke er fastgjort en mindre egebjælke, der bære plankerne Disse mindre egetræsbjælker er offertræ. Det er tanken, at dette mindre værdifulde træ vil gå til, langt før de store, og langt mere kostbare egebjælker, og at dette offertræ da kan udskiftes, mens det store, bærende tømmer, vil bestå.

Indbygningen af en mindre bjælke, offertræet, muliggør også fastgørelse af de kraftige egeplanker fra undersiden, således at egeplankernes overside er intakt. Der er indtænkt konstruktiv træbeskyttelse i projektet. For befæstelsen er der anvendt A4 stål, både rustfrit og syrefast.

Broen har et skråt forløb og skal spænde over et vandløb. Plankerne der udgør broens egetræsdæk er parallelle med vandløbets bred, men broen er ikke vinkelret, men skråtstillet i forhold til vandløbets bred.

Alt egetræ er tjæret med trætjære. I alt et spændende stykke tømrerarbejde, hvor duften af egetræ og tjære giver en ekstra god stemning på vores tømmerplads.

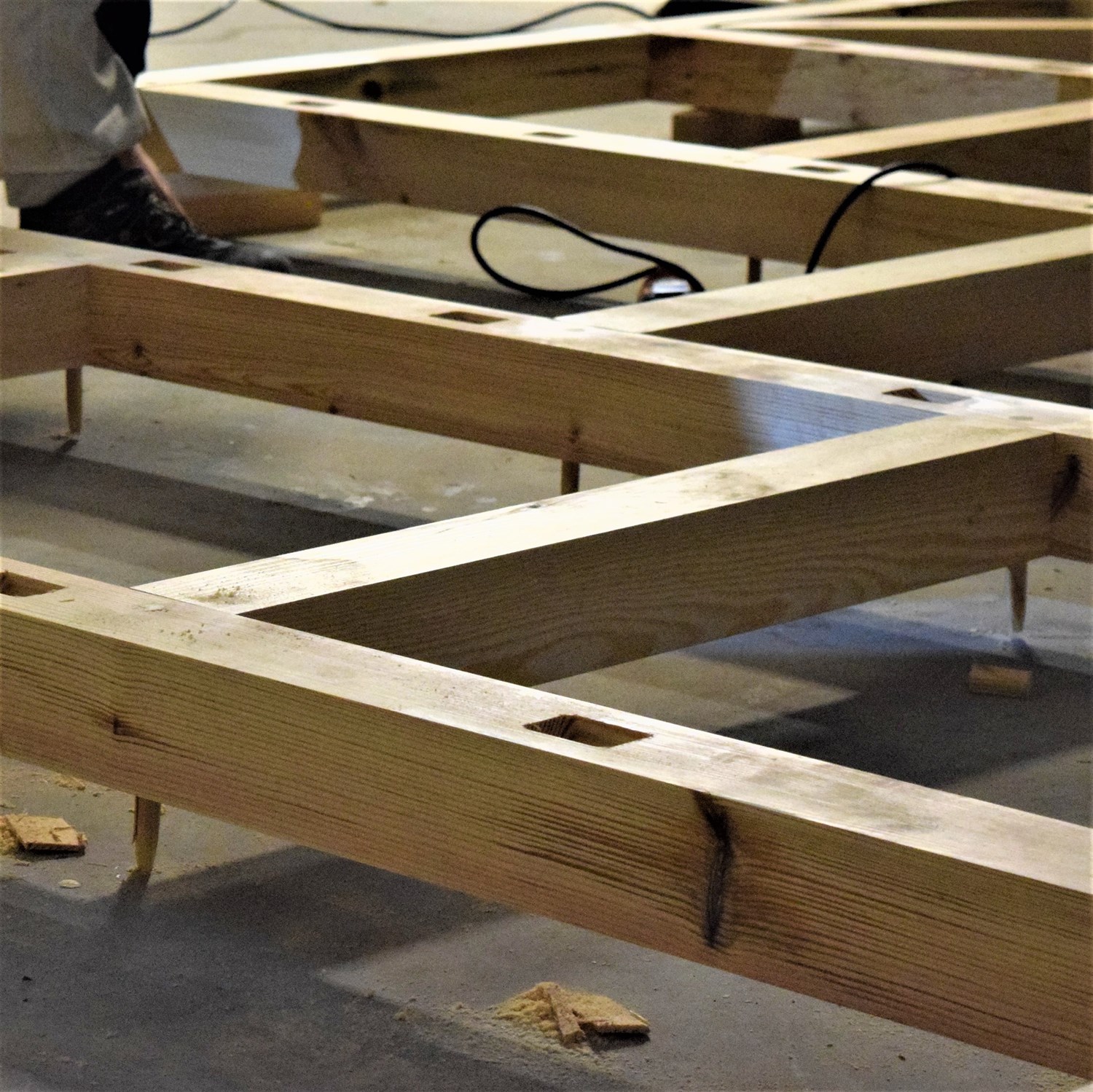

Traditionelt tømrerarbejde. En tømmerkonstruktion udført med tapsamlinger.

​Traditionelt tømrerarbejde. En tømmerkonstruktion udført med tapsamlinger. Tømmeret er klodset op så trænaglerne kan slås igennem. Trænaglerne er flækket med økse og stukket med afbindingsjernet, ikke savet eller drejet. Det er for at få så stærk en trænagle som muligt. Det spinkle træ belastes når det bankes i. Det skyldes at der ved afboring bores for træk. Dvs. at hullet i tapstykket og hullet i hulstykket udføres en anelse forskudt fra hinanden. Dette gør at naglen trækker samlingen tæt når den slås i.

​​Afsending af egetræsbro.

Et broelement af europæisk eg forlader vores tømmerplads i Jernbanegade, Frederiksværk. Både egetømmer der udgør de 2 brovanger og det kraftige trædæk af egeplanker er smurt med trætjære. Det fine rækværk af smedejern er genbrug fra en gammel udtjent træbro.

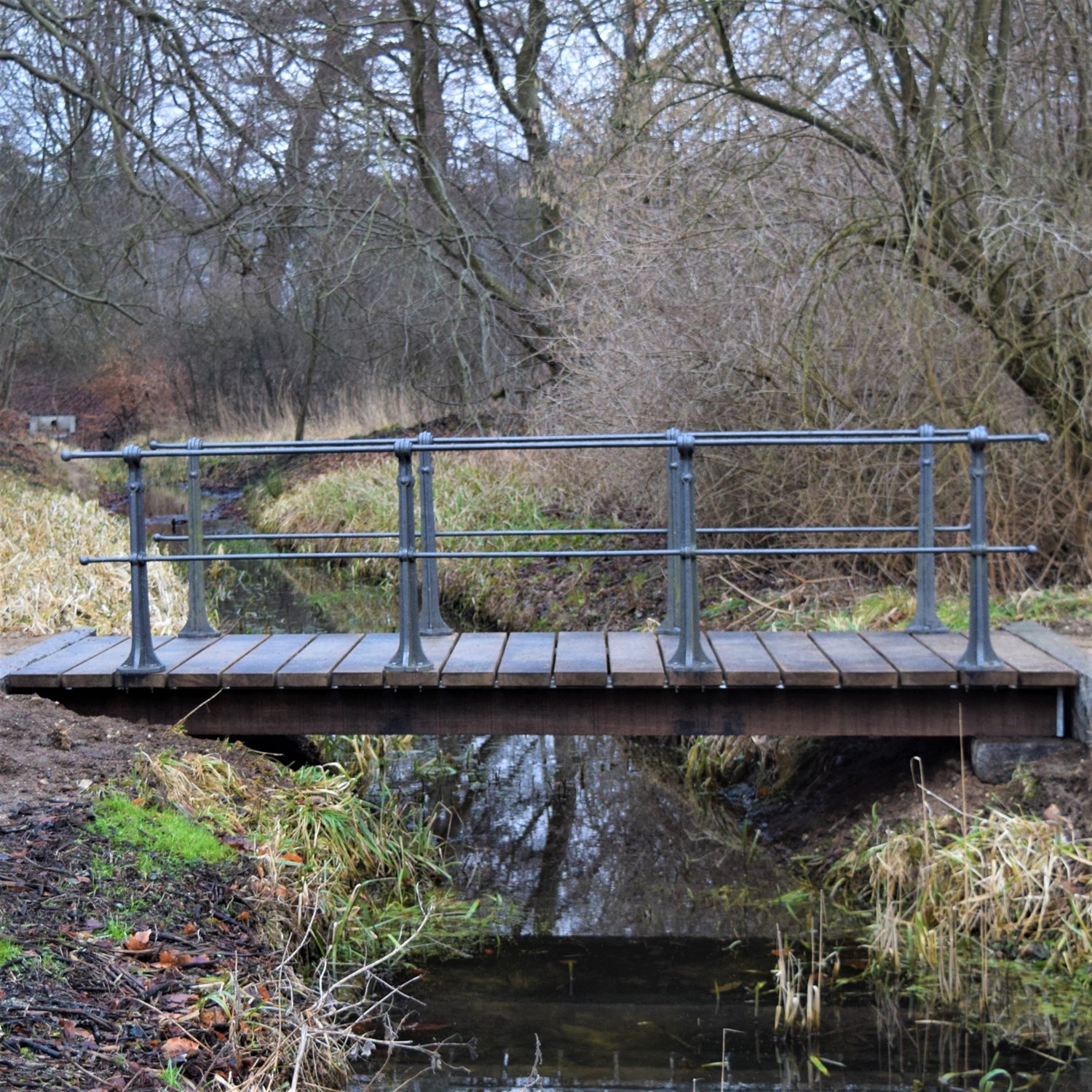

​Levering af en træbro.

Her billeder af levering og broen efter den er placeret. Kranen kunne ikke komme tættere på end 35m, så det var lidt af et løft gennem de nøgne trækroner som kranen præsterede, før den fine egetræsbro, med præcision, blev nedsænket og afsat på sine fundamenter, og et fint stykke tømrerarbejde var afsluttet. En fin detalje er at broen er let skråtstillet i forhold til vandløbet. De kraftige egetræsplanker som udgør trædækket er parallelle med vandløbet, men brovangerne af egetræstømmer er let skråtstillet og ikke vinkelret på vandløbet. Alt egetræ er tjæret med trætjæreolie, trætjære fortyndet med linolie.

Traditionelt tømrerarbejde.

​Vi har tildannet en tømmerkonstruktion i fyrretømmer af pommersk fyr. Trækonstruktionen er udført med traditionelle tømmersamlinger. I forgrunden ses et skråbånd der møder en stolpe. Samlingen er udført med skrå forsats. Der ses også en træsamling mellem løsholt og stolpe udført med en tapsamling. Læs mere om traditionelle tømmersamlinger

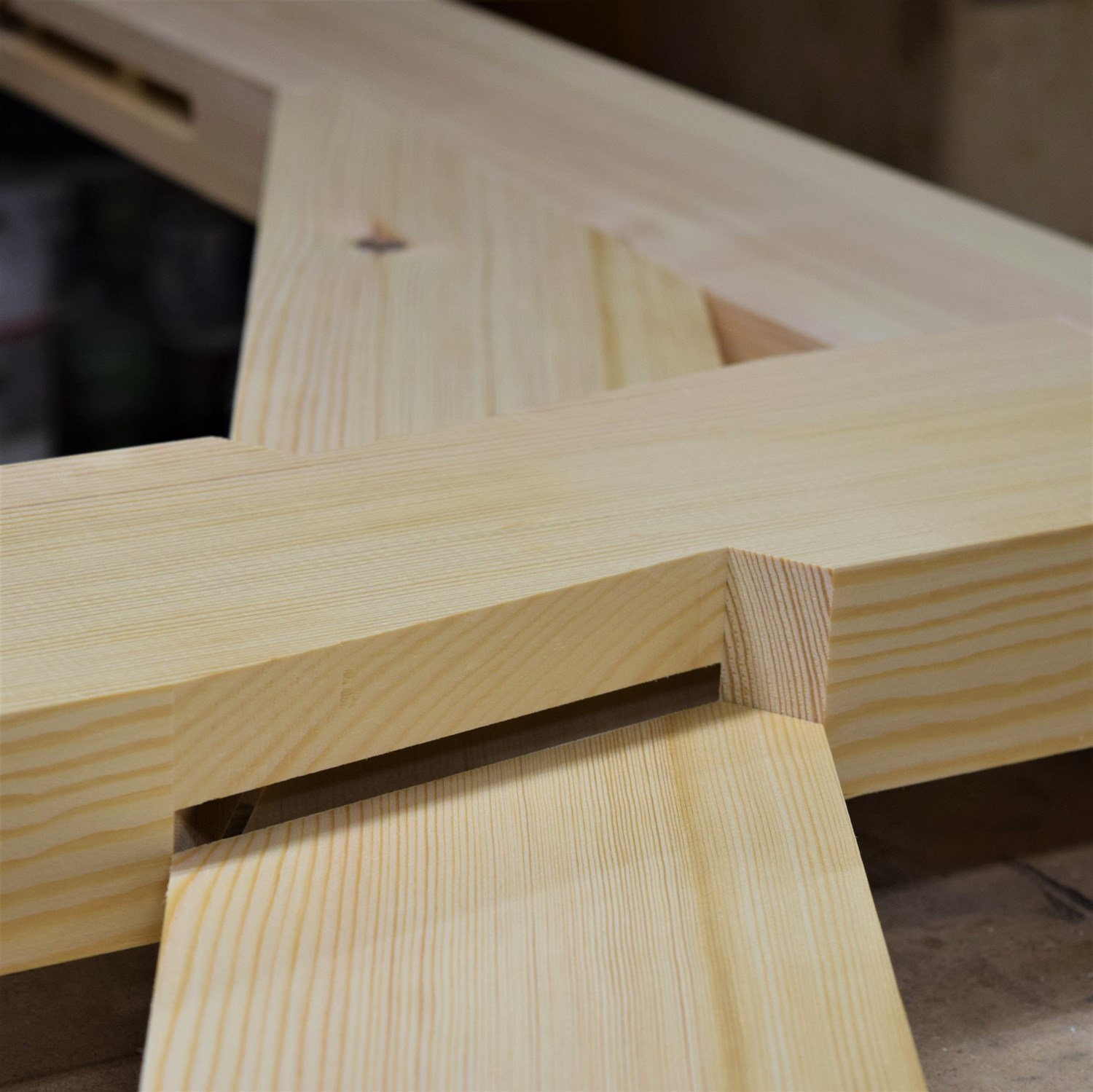

​Et spændende knudepunkt i en trækonstruktion byder på flere fine træsamlinger.

Et skråbånd sørger for afstivning af trækonstruktionen. I situationen på det aktuelle foto krydser den indsatte skråstiver en løsholt. Skråbåndet skal optage tryk, og i begge ender af skråbåndet udføres en skrå forsats for overførelse af trykkraften. Det er en meget enkelt men effektiv træsamling. Ved mødet mellem den skrå afstivning og løsholt er der udført en skrå overskramning med forsats. Overskramningen er udført halvt om halvt, men forsatsen er gennemgående. Pointen med den gennemgående forsats er at undgå en excentrisk kraftoverførelse i træsamlingen, som af natur medfører vridning. Traditionelt træhåndværk med de gamle træsamlinger kan noget. De fungerer og træsamlingerne ser smukke ud. I de gamle træforbindelser overføres kræfterne ofte alene træ mod træ. Læs mere om traditionelle tømmersamlinger

Svalehalesamling. For en tømmersamling har vi her udført en svalehalesamling.

Denne træsamling anvendes ved tværsamlinger hvor et tømmerstykke tilstøder et andet, uden at de to tømmerstykker krydser hinanden. Fordelen ved denne tværsamling er at den kan overføre træk. Konstruktionen udføres i europæisk eg. Læs mere om traditionelle tømrersamlinger

​Rådskade i tagtømmer. Der er åbnet op for en tagkonstruktion, der gemmer på flere triste overraskelser i form af nedbrudt træ.

Tagfoden har det ikke for godt. Både rem og spærender er flere steder kraftigt nedbrudt af råd. Et stykke udfordrende tømrerarbejde med udskiftning af nedbrudt tømmer kan begynde. Læs mere om tagarbejde  -  restaurering  - udvendig restaurering

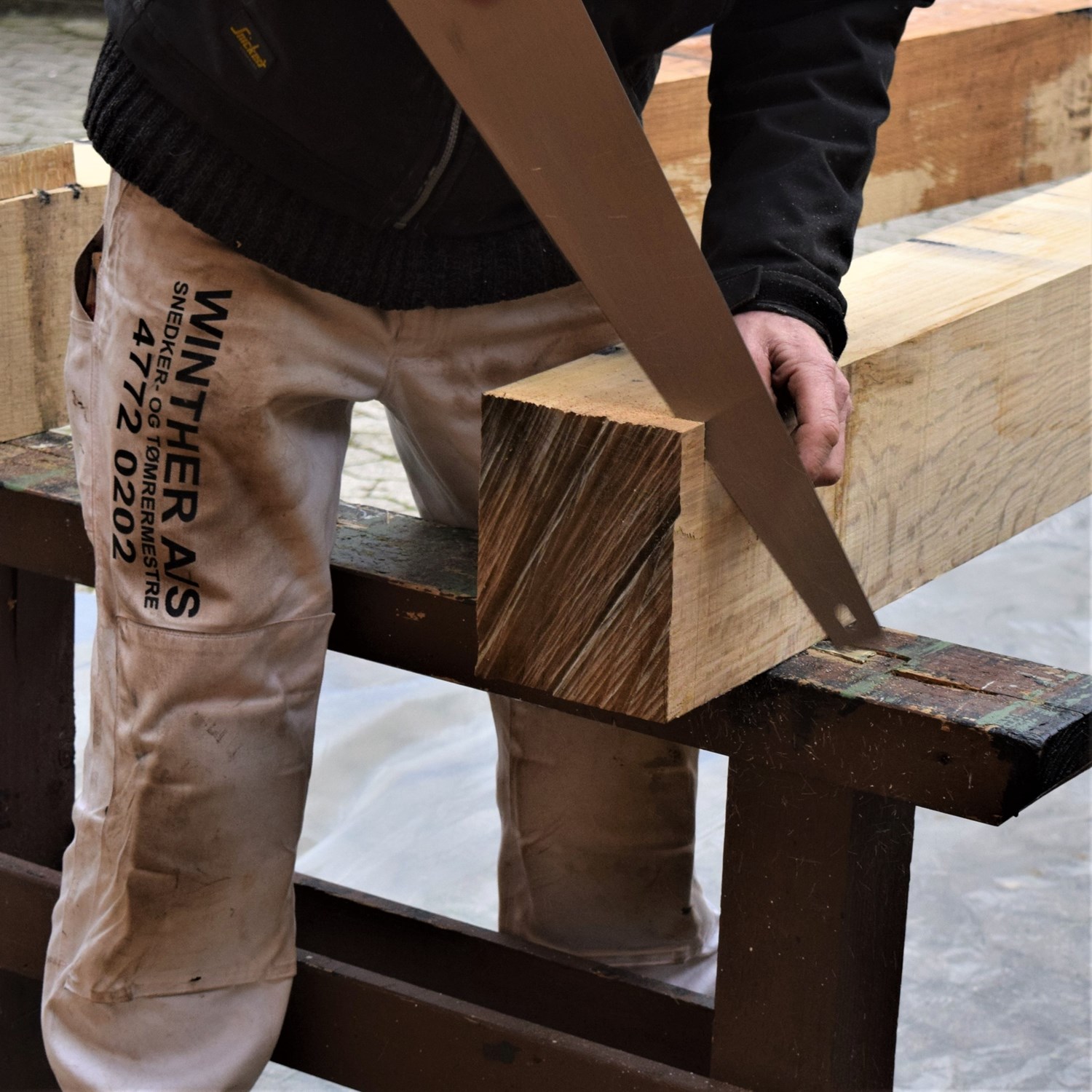

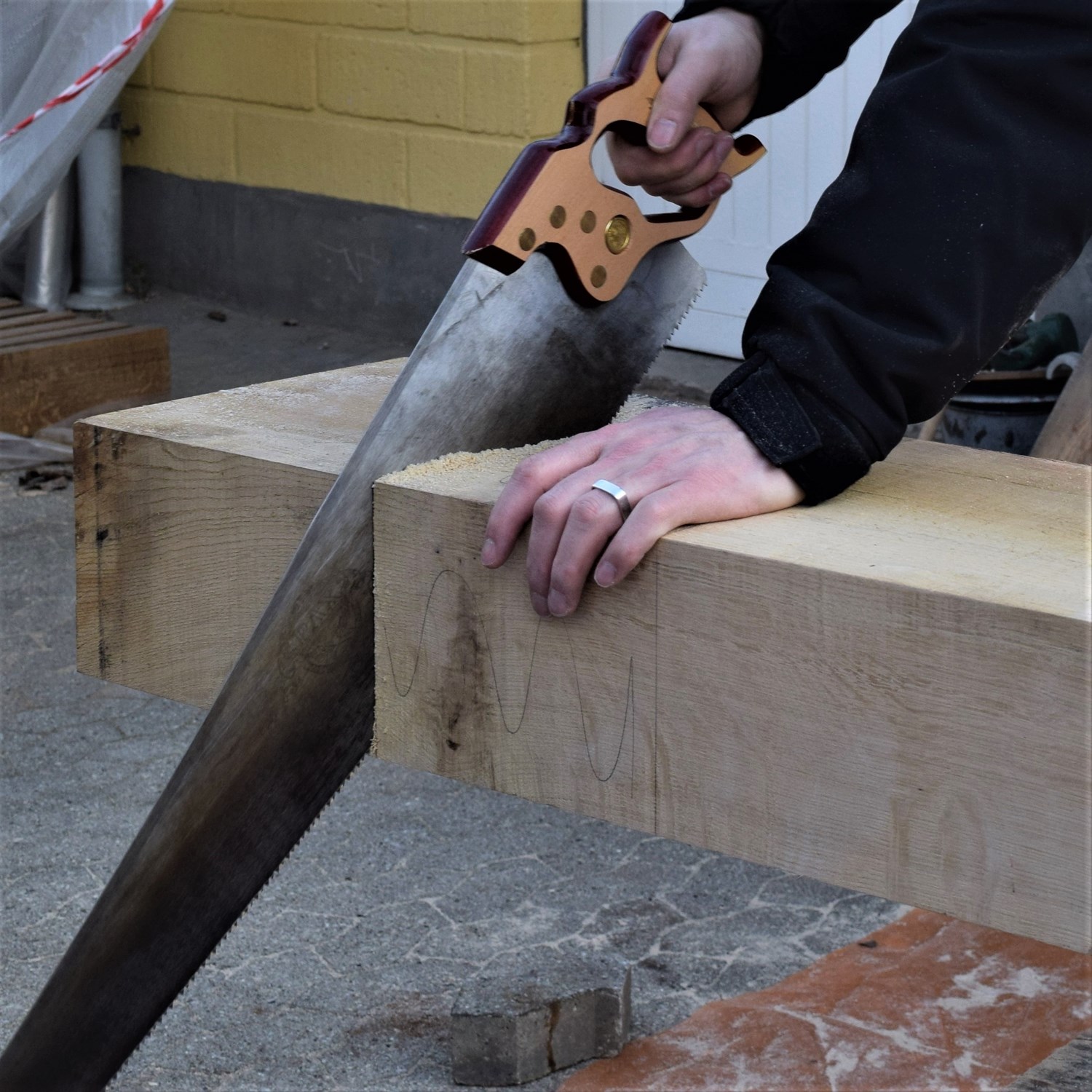

Egetømmer, fukssvans, tømmerbuk og en glad tømrersvend på tømmerpladsen! En tømrer i færd med at tildanne egetræstømmer til en bro. En vigtig detalje ved dette tømmer er at det er kvartskåret (4xloc).

Kvartskåret tømmer, eller marvskåret tømmer, vil sige at egestammen er opskåret med langsgående savsnit gennem stammens midte så den giver 4 stykker tømmer. Marven, der er det ringeste ved, er skåret væk og hvert stykke tømmer har 2 sider der er spejlskåret. Dette kræver selvsagt store træer, men giver tømmer med helt særlige egenskaber. Det er mere formstabilt, og revner mindre ved tørring. De spejlskårede savsnit er for egetræ kendetegnet ved meget tydelige marvstråler, der ses som flammede aftegninger. Der ses tydelige marvstråler på egetømmeret på billedet her. Tømmeret her skal indgå i en brokonstruktion og vil være udsat for vejrliget. Ved at vælge kvartskåret tømmer vil bestandigheden være øget maksimalt. Et godt eksempel på konstruktiv træbeskyttelse. I modsat fald vil der være stor risiko for store svindrevner, hvor vandet kan trænge ind og nedbryde tømmeret. Der er tale om en kostbar løsning der kunne udføres meget billiger på den korte bane, men som vil vise sit værd mangefold på den lange bane. Ved at få tømmer opskåret til en specifik opgave opnås den fordel at spildet bliver minimalt. Som fotoet viser er der ikke meget spild!

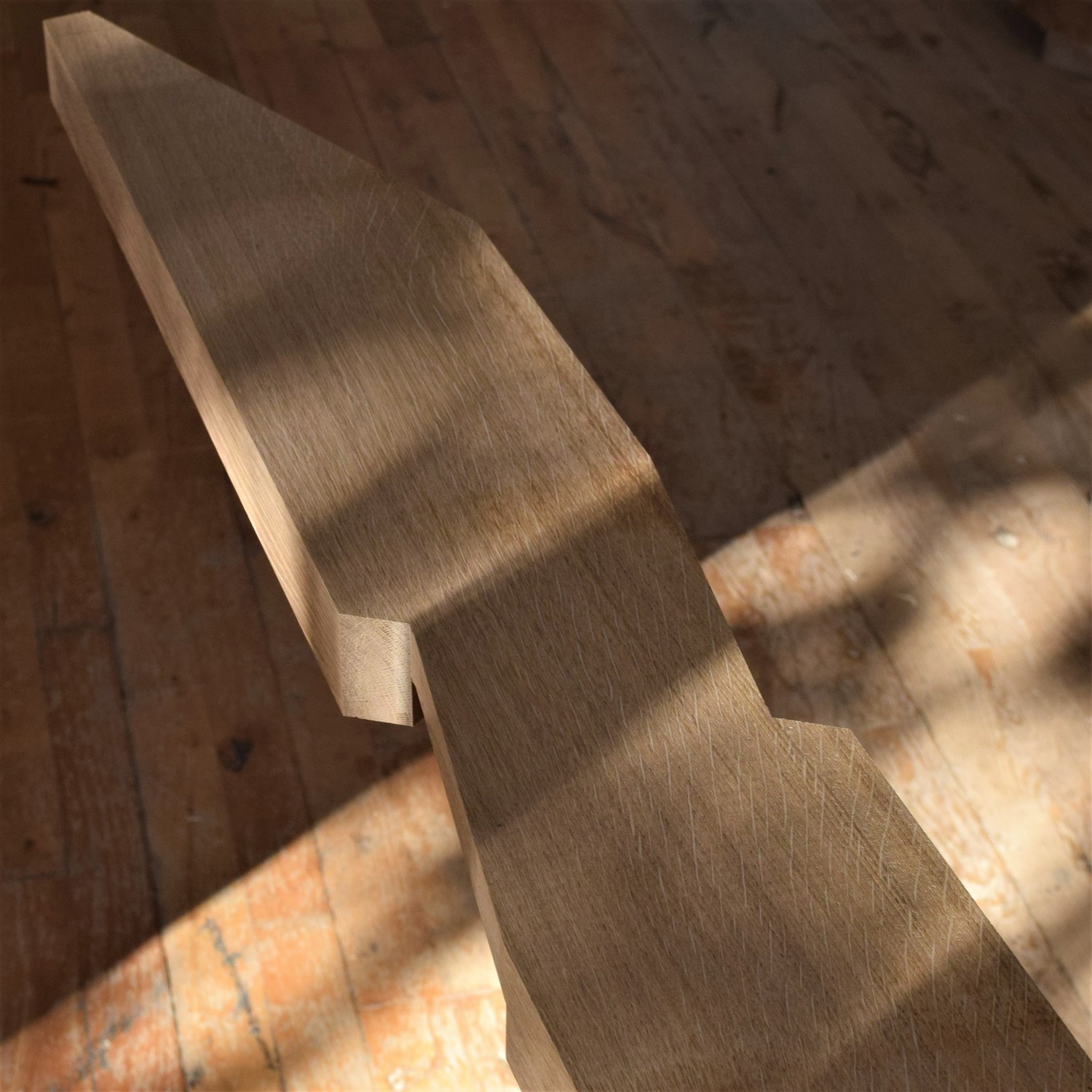

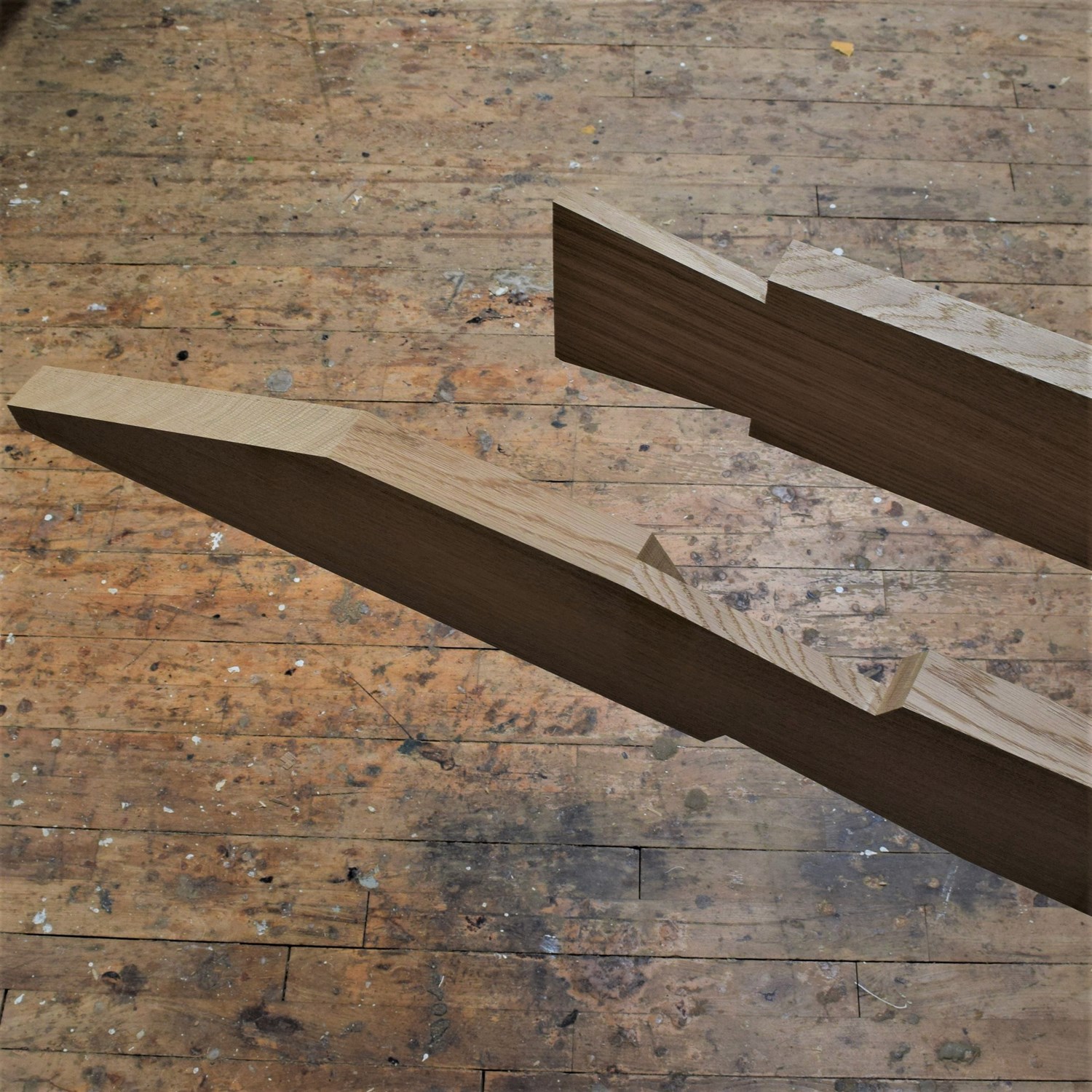

Skråbånd med traditionelle tømmersamlinger. Skråbåndet skal stabilisere en spændende trækonstruktion. For enden er udført en skrå forsats.

Det kraftige skråbånd vil krydse flere løsholter og for hver skæring udføres en skrå overskramning med forsats. Traditionelt tømrerarbejde udført i spejlskåret egetræ, med et væld af marvstråler, tager sig smukt ud i lyset fra en lavt hængende sol.​

Læs mere om traditionelle tømmersamlinger

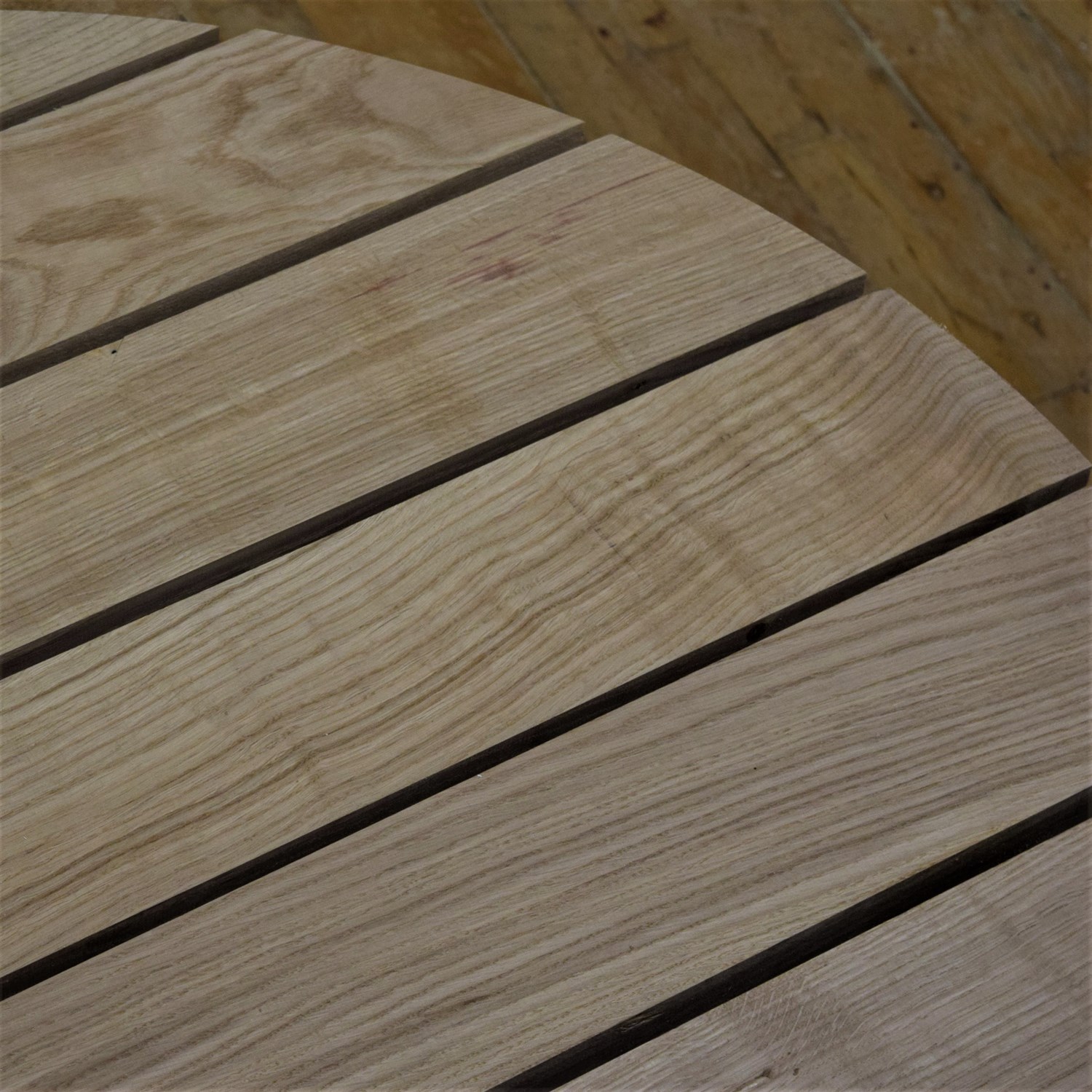

Brønddæksel. Vi er her ved at tildanne et brønddæksel i massivt egetræ. Der anvendes egetræsplanker af europæisk eg.

​Læs mere om specialfremstillet træværk - specialfremstillede have- og terrasseinventar

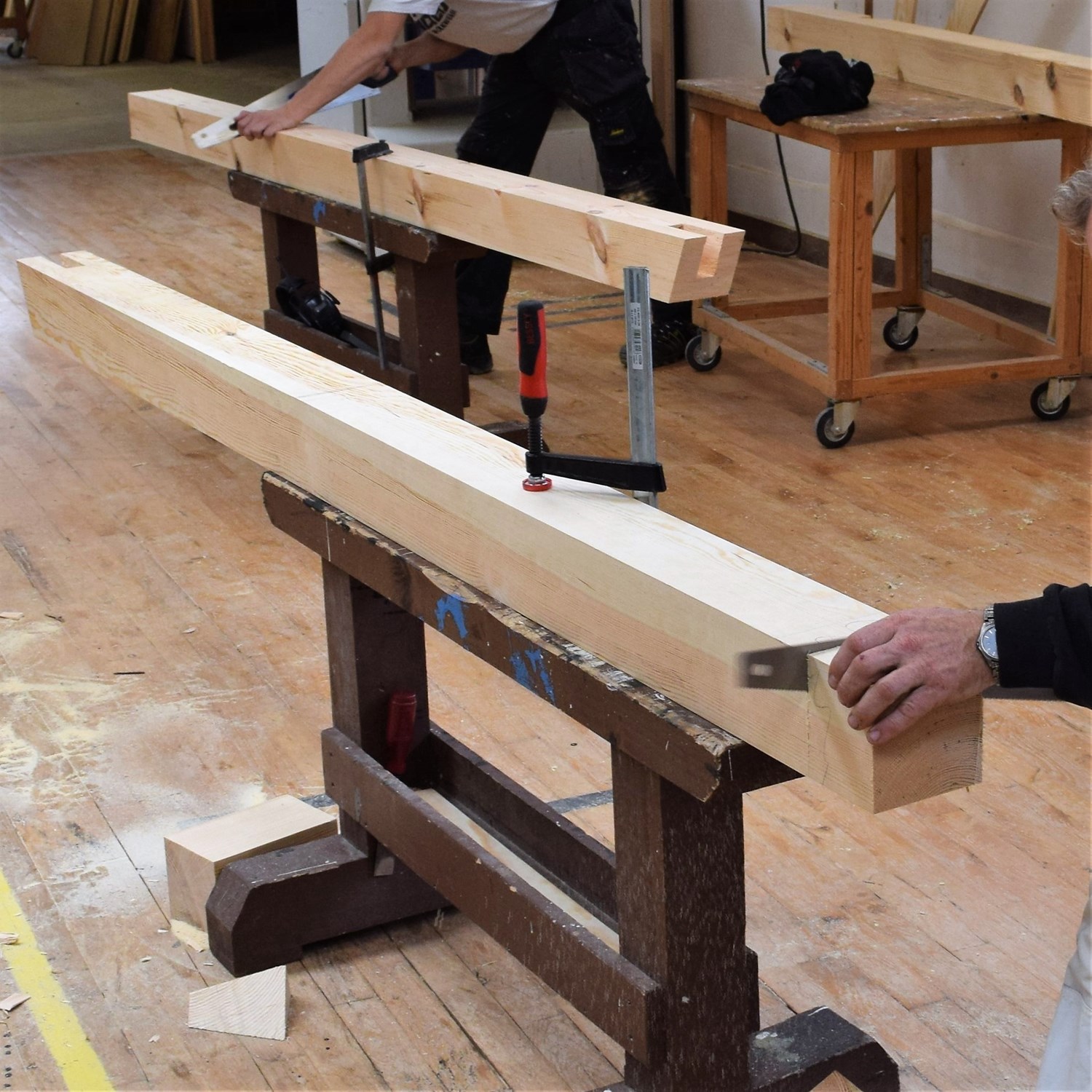

​Traditionelt tømrerarbejde. Vi er ved at tildanne 36 træsamlinger til en egetræskonstruktion.

Her 3 traditionelle tømmersamlinger der alle er kendetegnet ved at kræfterne i de, udformningsmæssigt, forskellige træforbindelser alle overføres ved kontakttryk, og ikke via en limet træforbindelse, eller et forbindelsesmiddel i stål.

Øverst ses en svalehalesamling. Denne tømmersamling kan overføre træk, fra et emne til et andet, men kræfterne overføre som trykkræfter i træsamlingen.
Nederst ses et skråbånd med skrå forsats og en skrå overskramning med forsats. Også ved disse tømmerforbindelser overføres kræfterne via kontakttryk.

Læs mere om traditionelle tømmersamlinger

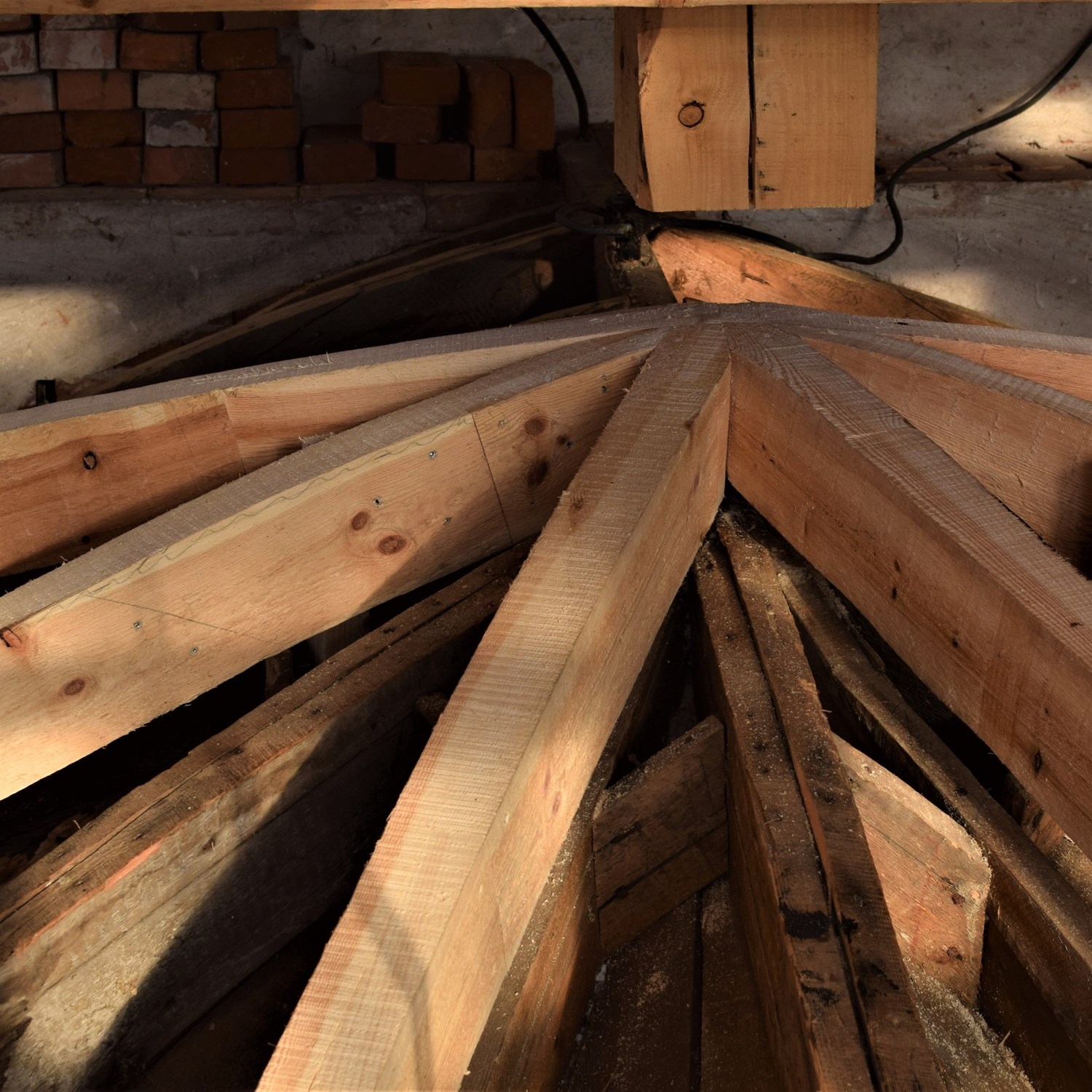

Udskiftning af gratspær ved en tagrestaurering. Ved en restaureringsopgave har tagkonstruktionen vist sig at være i dårligere stand end først antaget.

Der udføres nogen steder partiel udskiftning af nedbrudt tagtømmer og andre steder må hele stykker tømmer udskiftes Vi har her tildannet nyt gratspær. Alt nyt tømmer er af pommersk fyr. Læs mere om tagarbejde

Egetræskonstruktioner udført med traditionelle tømmersamlinger.

Det kontrolleres at udførte træsamlinger passer. Et skråbånd i en egetræskonstruktion krydser to løsholter. Her er der udført en skrå overskramning med forsats. I begge ender af skråbåndet er der udført en skrå forsats.

Læs mere om traditionelle tømmersamlinger

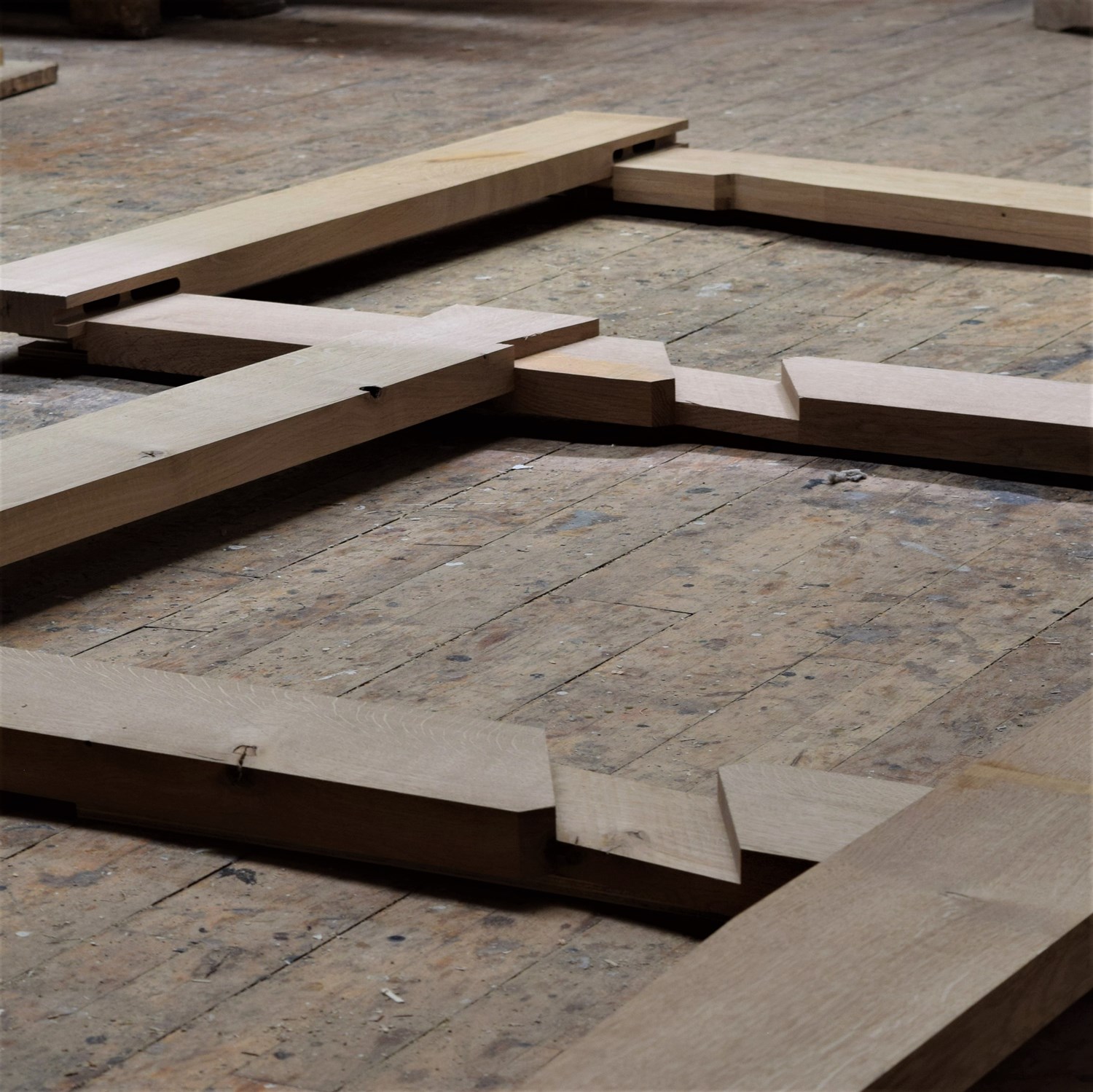

Stor revleport i egetræ. Vi er ved at tildanne en stor dobbelt egetræsport på vores tømrerværksted i Frederiksværk.

Porten udføres som en revleport med 2 vandrette revler.

På billedet ses den ene af to portrammer. Det er en buet port. I midten af den bredde dobbeltport er der en udsparing. Udsparingen vil være på begge portrammer. Der skal der sidde en mindre låge eller dør, så man let kan komme gennem den store træport til fods.

Vi er klar til samling. Det buede overstykke, bundrammestykkerne og hver af portrammens to revler tappes ind i siderammestykkerne. Revleport en afstives af kraftige skråbånd. Skråbåndene samles med sideramme, og den buede topramme, ved en skrå forsats. Hvert skråbånd krydser to revler. Her udføres skrå overskramning med forsats. Tapsamlingerne limes. Skråbåndet samles uden lim. Her overføres kræfterne ved kontakttryk i forsatsen. Spændende tømrerarbejde med mange traditionelle tømmersamlinger. Læs mere om revledøre - specialfremstillede porte og låger - traditionelle tømmersamlinger

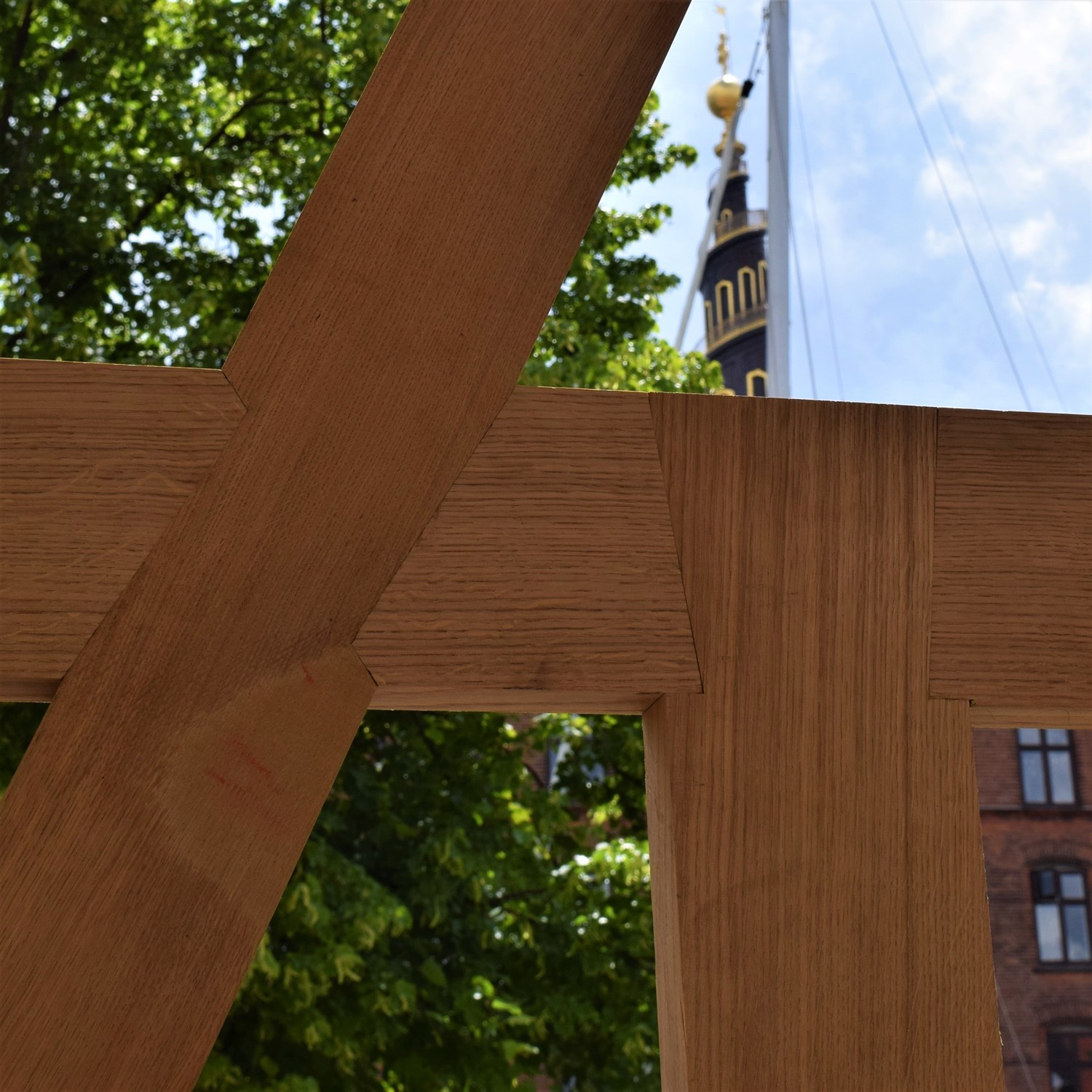

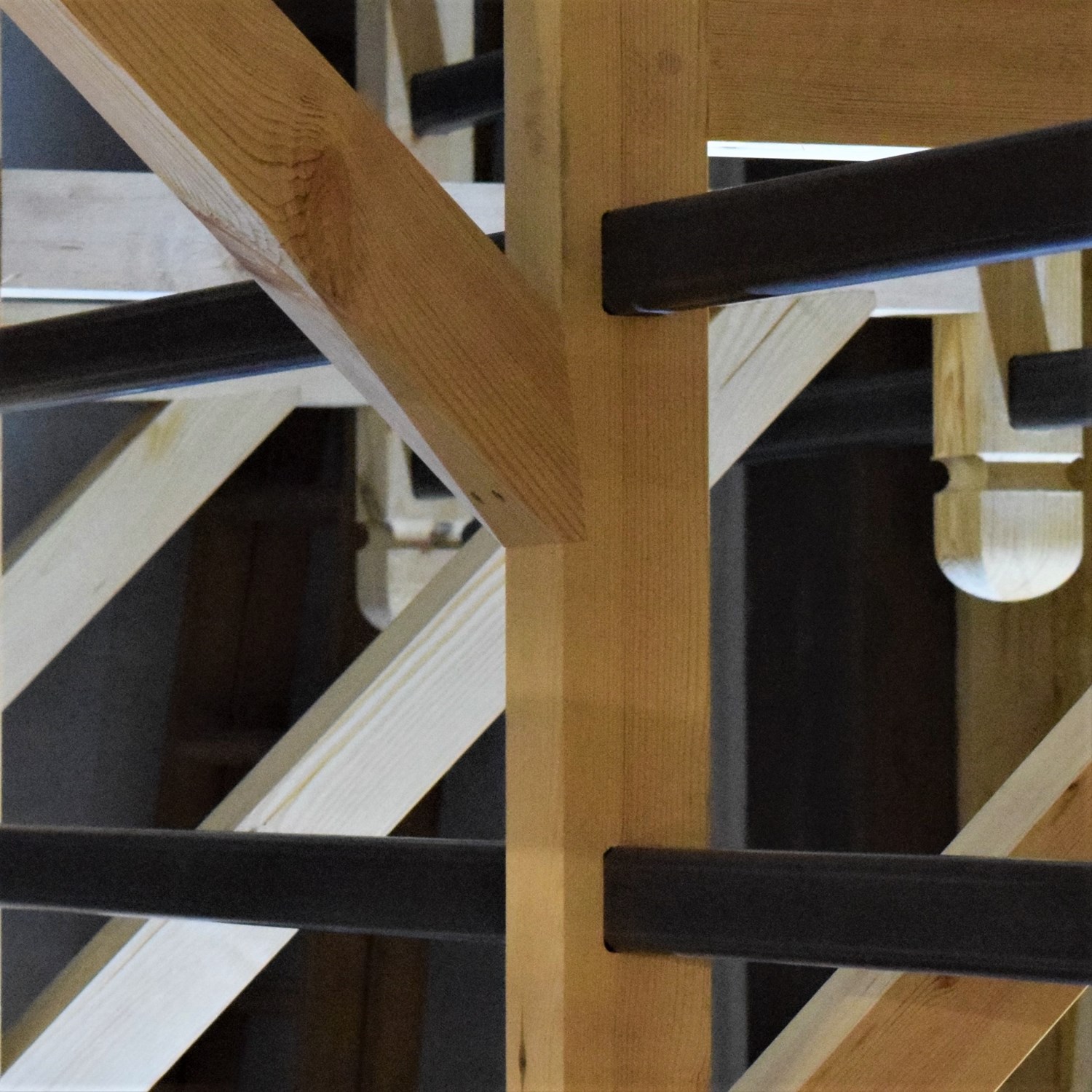

Tømrerarbejde. En trækonstruktion er samlet og rejst. Opgaven byder på skønt tømrerarbejde med gode materialer og mange traditionelle tømmersamlinger.

På billedet ses et udsnit af trækonstruktionen der rummer 4 forskellige tømmersamlinger:
Skråbåndet er udført med skrå forsats ved mødet med buen i toppen af billedet. Forsatsen er at finde flere steder i denne trækonstruktion. Skråbåndet krydser en revle eller løsholdt, og her er der udført en skrå overskramning med forsats. Skråbåndet funktion er at afstive trækonstruktionen. Det lodrette stykke i bunden af billedet er samlet med samme revle ved en svalehalesamling. Buen i toppen og løsholten i bunden af billedet, er begge tappet ind i det lodrette stykke i højre side af billedet. Ved begge tapsamlinger er der også udført styretap. Det er krævende og skønt tømrerarbejde! Læs mere om traditionelle tømmersamlinger

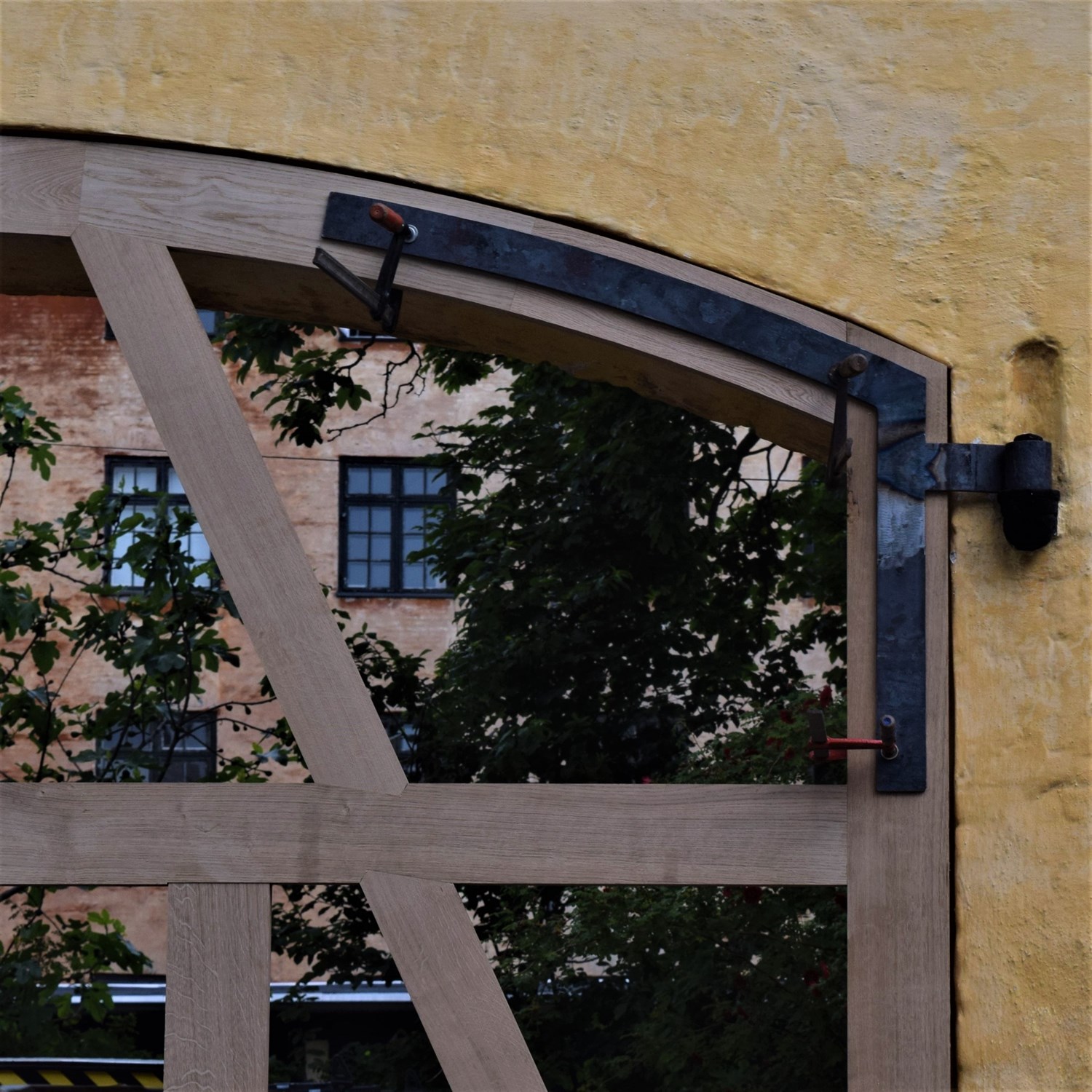

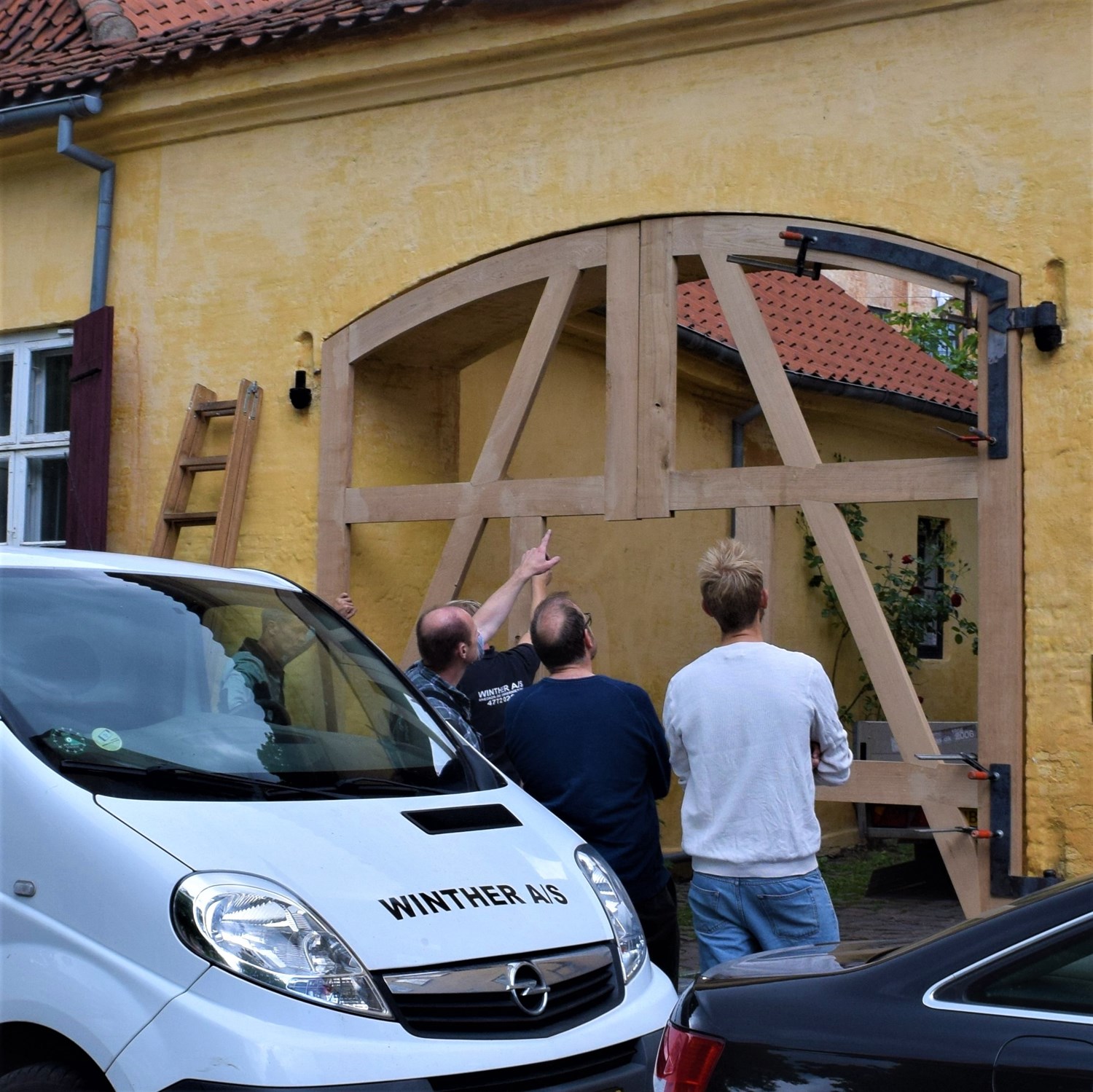

​Tømrerarbejde og smedearbejde. Prøvemontering af et smedet hængsel på en stor buet træport. Prøvemonteringen foretages inden portkonstruktionen beklædes.

Herved kan vi komme til at fastgøre hængslerne med skruetvinger, og der kan flyttes og justeres uden at der bores huller i trækonstruktionen. Det er en fredet bygning og det smedet stabelhængsel er håndsmedet til den oprindelige stabel der genbruges. Smeden har lavet i alt fire stabelhængsler for os til denne opgave, hvoraf der er to buede hængsler. Læs mere om isenkram - specialfremstillede porte og låger

En tømrersvend og en snedkersvend har med hjælp fra smeden klodset de to portrammer op i porthullet og de nye håndsmedet hængsler er hængt på de oprindelige stabler.

Bygherren støder til og besigtiger. Det besluttes hvad der skal til af justeringer og smeden tager en hurtig tur tilbage til essen, for at justere på de store porthængsler, før der kan foretages endnu en prøvemontering. Det er et skævt porthul, stablerne sidder skævt i forhold til hinanden og i forhold til murfalsen. Der er på den ene side et ønske om at portrammerne følger murfalsen, men de ønskes også i lod og et pænt indbyrdes anslag har høj prioritet. Porten skal kunne åbnes uden de store anstrengelser, men de store portlåger skal ikke svinge op af sig selv. Der er ikke en facitliste, men ved at indlægge en prøvemontering sikres det at kunden vil være tilfreds i den sidste ende, da resultatet, inklusiv komprimere, er kendt. Når først den store port er færdig og de kraftige stabelhængsler er monteret, så er der ikke meget at gøre, og frem for alt er alt da meget besværlig da porten er blevet meget tung og uhåndterbar. Inden beklædningen er monteret er der plads til skruetvinger og der kan justeres i ro og mag.
Smeden og bygherren fastlægger boltenes placering og deres udformning. Bygherren har været rundt og set på mange porte og har en holdning. Valget falder på håndsmedet bolte. Det er fantastisk når en kunde går hele vejen og har sat sig ind i tingene. Det fine tømrerarbejde skal nydes nu. Ud over at smeden skal smede bolte og lave hængslerne helt færdige, så skal snedkeren hjem og udføre beklædning. Porten skal beklædes på begge sider og portens trækonstruktion bliver således skjult. Læs mere om isenkram - revledøre- specialfremstillede porte og låger

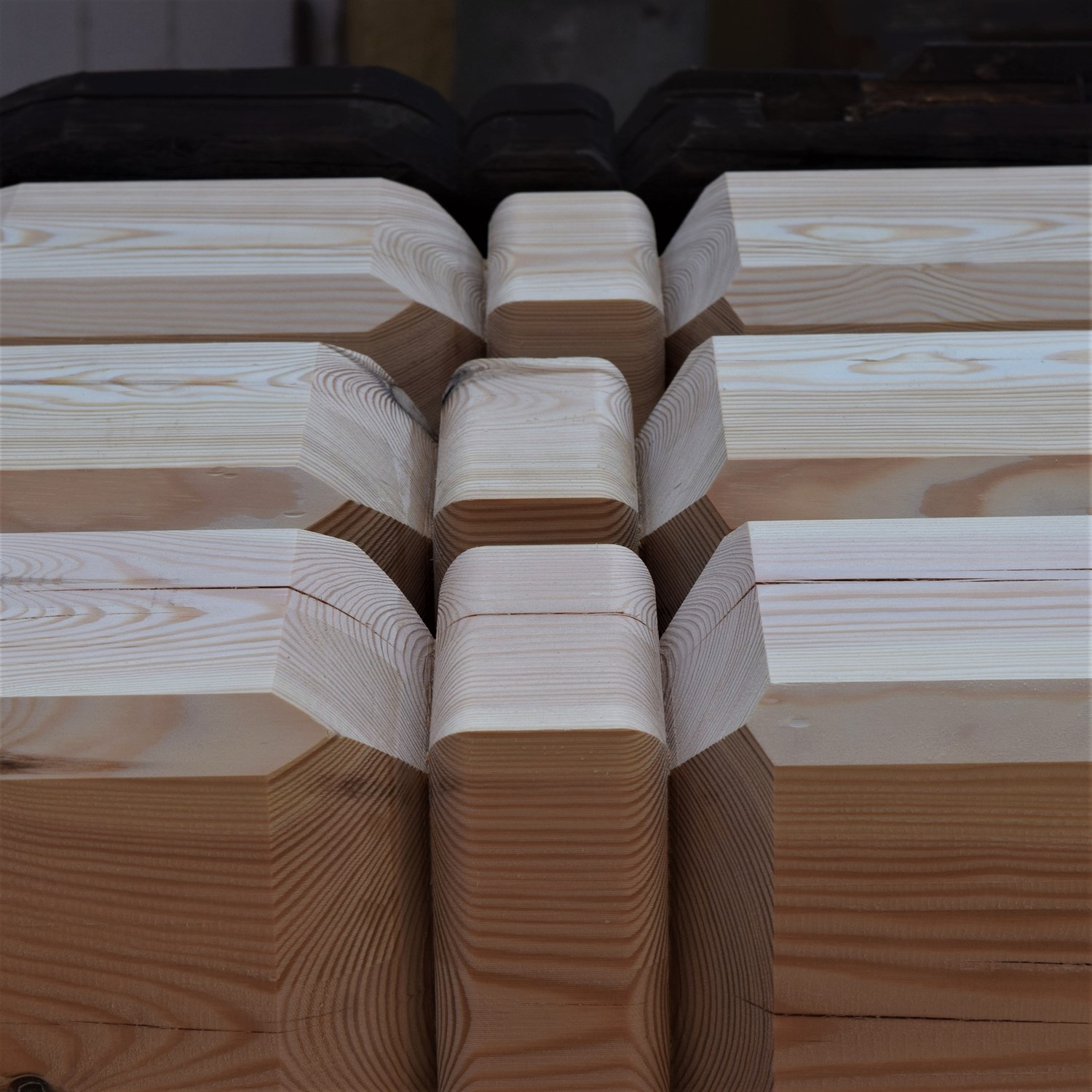

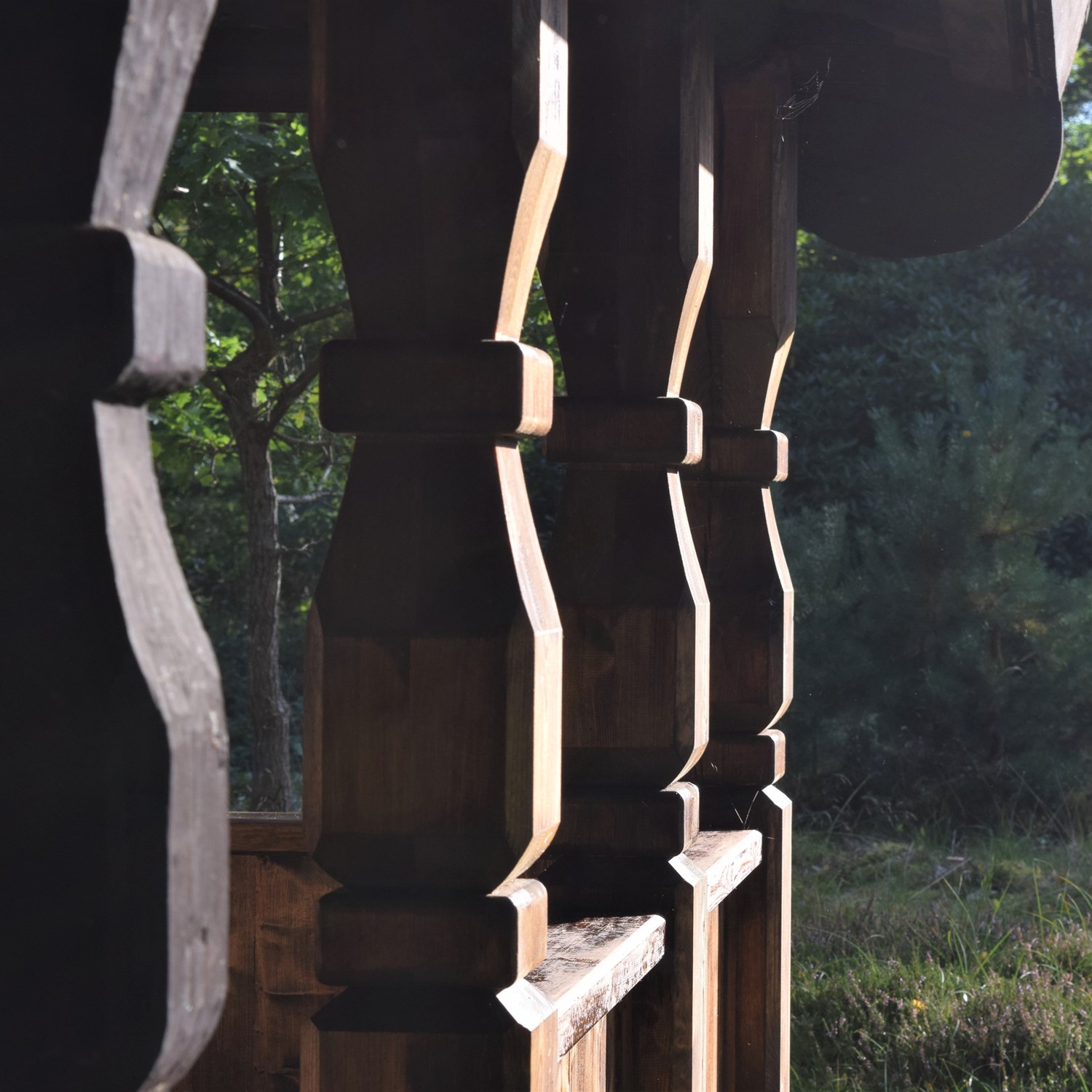

Ornamenterede træsøjler. 3 specialfremstillede træstolper med div dekorationer ligger klar til afhentning på vores tømmerplads.

De er tildannet af pommersk fyrretømmer. Tørt tømmer der har lagret i adskillige år. De 3 træsøjler skal vi bruge ved restaureringsarbejde på en bjælkehytte. De er udført som kopi af den tjærede træsøjle. Læs mere om ornamentering - specialfremstillet træværk - rekonstruktioner / kopiering

Nytjæret tømmer. En udvendig restaurering af en gammel bjælkehytte i Asserbo har budt på spændende tømrerarbejde.

​Vi genskabt 3 ornamenterede træsøjler på vores tømrerværksted i Frederiksværk, Halsnæs. En oprindelig træsøjle er stadig intakt og står der endnu. Der er også udført lidt nyt rækværk. Det store tømmer til de nye søjler er pommersk fyrretømmer. Denne dekorative trækonstruktion er samlet på traditionelvis ved brug af traditionelle tømmersamlinger. Håndlisten er tappet ind i de 3 træsøjler og håndlisten har en not, som den lodrette beklædning holdes på plads i. Alt nyt træværk er tjæret med trætjære.​ Læs mere om udvendig restaurering - ornamentering - rekonstruktioner / kopiering - restaurering​

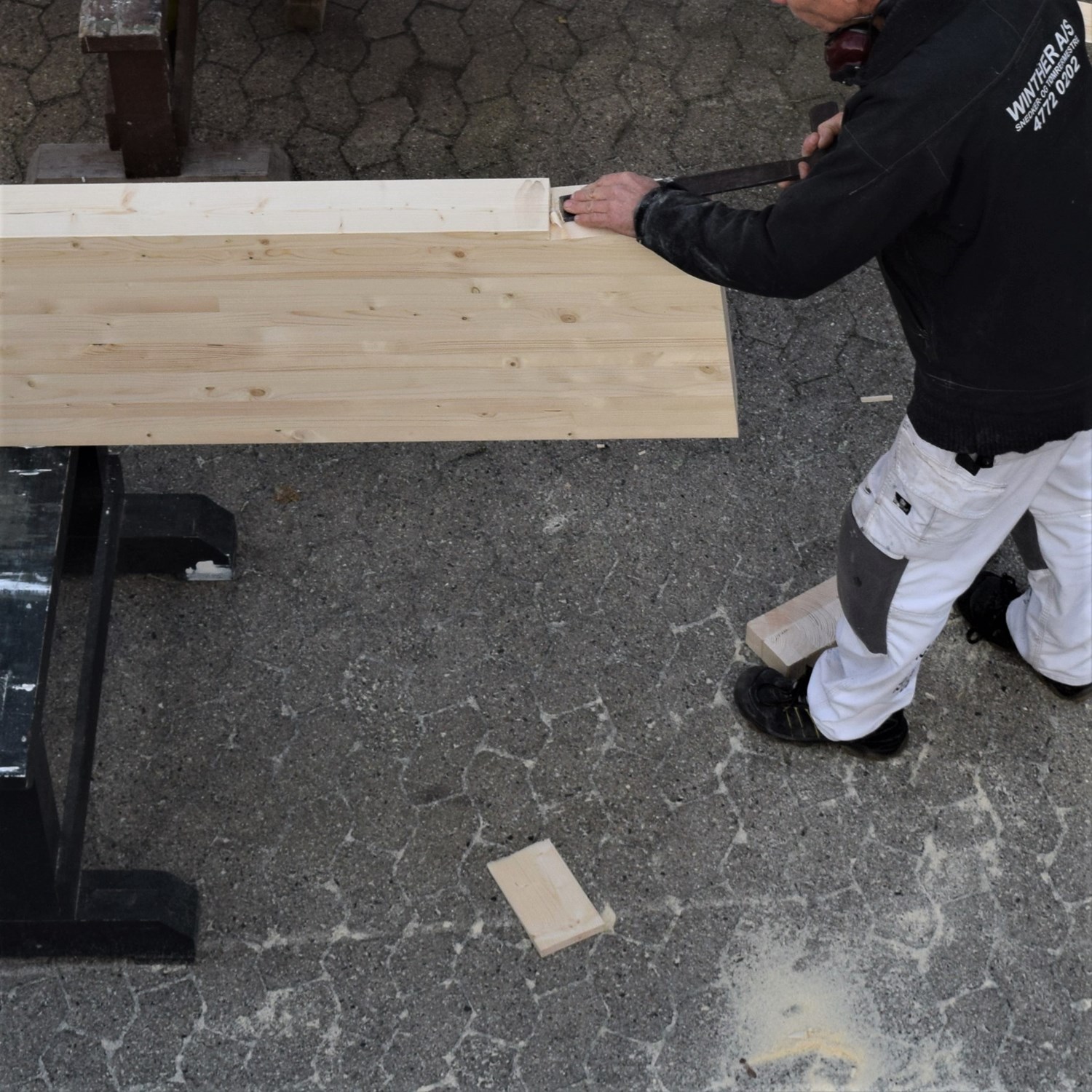

Tilvirkning af stort limtræstømmer. Der er høj aktivitet på vores tømmerplads i Frederiksværk.

En tømrersvend afbinder tømmer af limtræ til et sommerhus som vi er ved at opføre. Vi skal bla. tildanne 15 store limtræsspær. Som så ofte benytter vi en kombination af elværktøj og traditionelt værktøj. Der bruges både rundsav og stikøkse til dette tømrerarbejde. Læs mere om nybygning

Rejsning, etape 2, i skyggen af corona. Spærene er rejst og formalia skulle således være på plads for et rejsegilde ved vores sommerhusbyggeri i Liseleje.

Bygherre har også annonceret at de ønsker at afholde rejsegilde allerede inden spærene var rejst. Der er kun et problem: Covid 19. Tiden er bare ikke den rette til at samles til de store fejringer, heller ikke selvom det gøres udendørs på en byggeplads. Egentlig er vi i disse tider bare taknemlig for at vi kan udføre vores tømrerarbejde, når vi ser hvor hårdt det går ud over andre brancher. Så må rejsegildet og fejringen af bygværket være udskudt for en tid. Forhåbentlig går vi bedre tider i møde i det nye år. Sommerhusbyggeriet har i alt 34 spær, hvor hovedhusets store limtræsspær hejses på plads som det sidste. To tømrersvende og en kranfører er tidligt på færre og får limtræsspærene på plads. Selvom man er overbevist om at det man har udført er rigtigt og at alting passer, så er det alligevel altid spændende at rejse en konstruktion, og få bekræftet sin overbevisning… Og jo tagspærene passede. Læs mere om nybygning

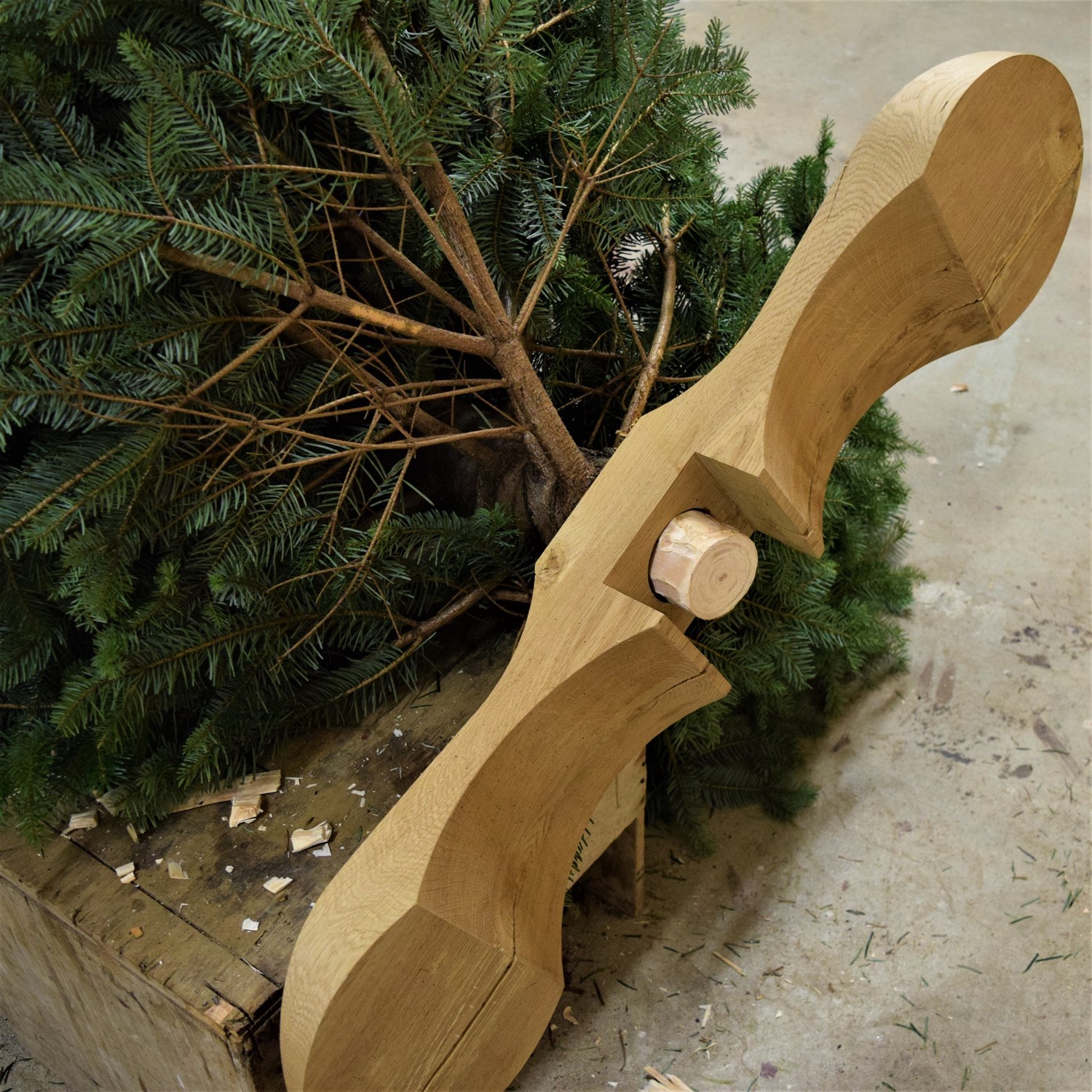

Afbinding af juletræ, julestemningen bredder sig på vores tømrerværksted. Det er den tid på året hvor der afbindes juletræer, så de kan sættes på fod.

Vi foreslår følgende løsning hvor juletræet fastgøres med en tapsamling. Der tages to kraftige stykker tømmer der kæmmes over hinanden halvt om halvt. Tømmeret må ikke være for småt, da det ellers bliver svært at opnå støtte. Tømmeret vi har anvendt til denne juletræsfod er kraftigt egetømmer med en dimension på ca. 6 x 10 ” og en længde på ca. 1 m. Det kunne nok være mindre, men det ser helt rigtigt ud til et kraftigt juletræ på ca. 3m. Tømmeret forarbejdes til den ønskede form. Der er her 2 hensyn at tage. Dels ønskes en smuk form, men det er også ønskværdigt at reducere vægten af juletræsfoden. Der udføres et taphul i midten af overskramningen. Taphullet kan være rundt eller firkantet, det kommer sig ikke så nøje. Herefter afgrenes det nederste at træet så det er fri for grene på de første 15 cm. Træet afbindes så der opnås en tap med samme form som taphullet. Juletræsfoden kan anvendes år efter år. Afbindingen af juletræet foretages let med et afbindingsjern og en knippel. Vi har travlt, men det går ikke an at udskyde et stykke tømrerarbejde som dette til det nye år. Der er vist tale om sæsonarbejde…

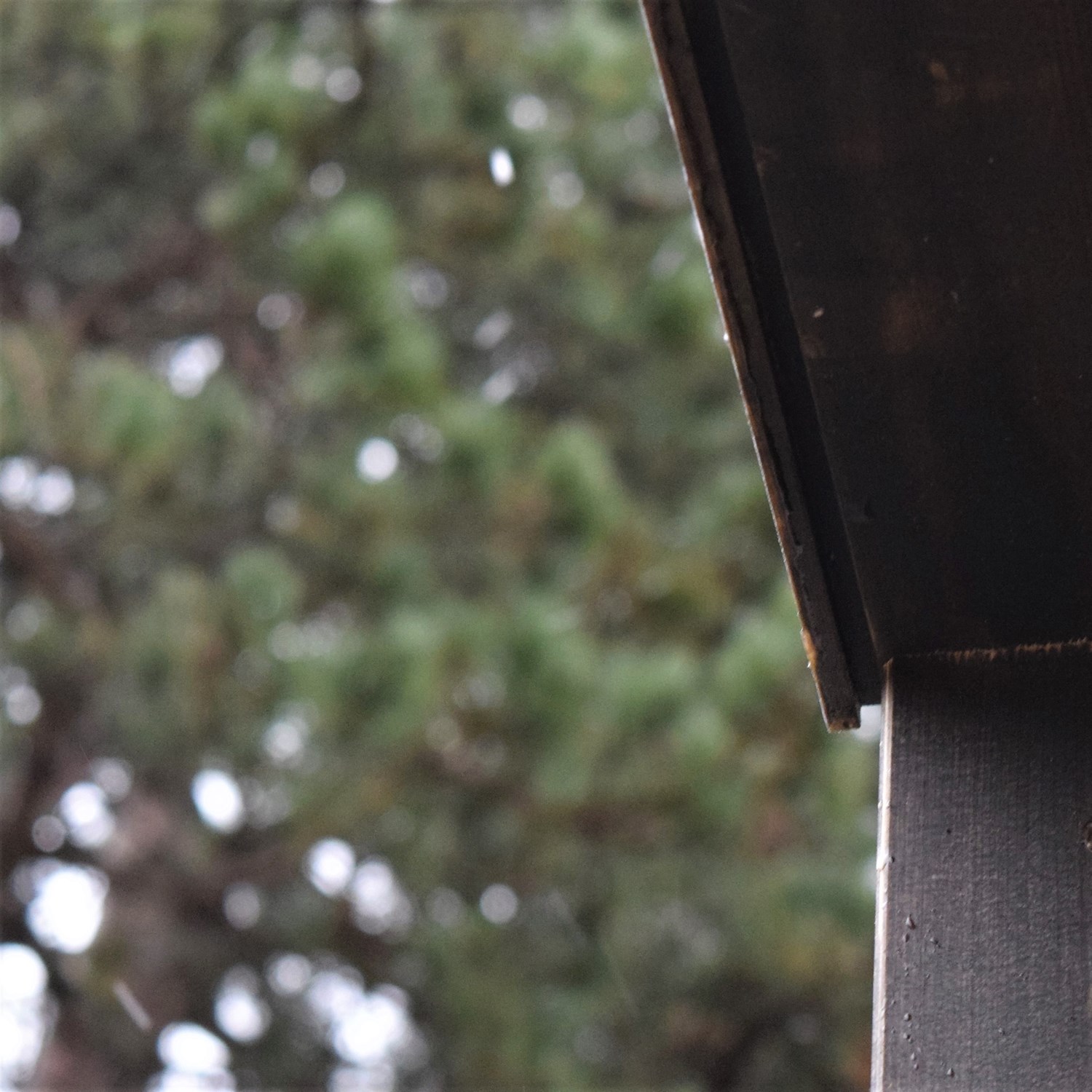

Udvendigt træværk omkring vinduer og døre. Vandnæser og lodrette afslutninger i dør- og vindueshuller er tjæret og bliver monteret. Billedet viser en vandnæse set nedefra, samt en lodret afslutning.

Træværket bliver her beskyttet 2 forskellige typer af træbeskyttelse. Der er udført konstruktiv træbeskyttelse hvor man bygger sig fra problemerne, ved at vælge løsninger der leder vandet bort. Her er der 2 væsentlige tiltag. Det første er forarbejdning/design. Vandnæserne har skrå overside der leder vandet bort. Ved kanten er der udført en drypnæse ved at lave en drypnot på undersiden. Undersiden er her vandret, men vandet vil dryppe af. Vandnæsen når lidt ud over sideafslutningen og beskytter også denne. Det andet tiltag ligger i selve træmaterialet. Der er udvalgt fedt harpiksholdigt fyrretræ. Vandnæserne er udført af spejlskåret træ, hvilket er mere vandafvisende, fordi træet har større modstand mod vandet i den tangentielle retning end den radiære retning.
Det var den konstruktive træbeskyttelse, men så er der også kemisk træbeskyttelse i form af trætjæreolie. Alt udvendigt træværk på dette sommerhusbyggeri sorttjæres. Trætjære er vel nok en af de mest efterprøvede former for kemisk træbeskyttelse.
Det var meget snak om en lille detalje. Men hvor er det en fornøjelse at udføre tømrerarbejde for en bygherre der har entreret med en arkitekt der prioritere den form for detaljer. Læs mere om nybygning

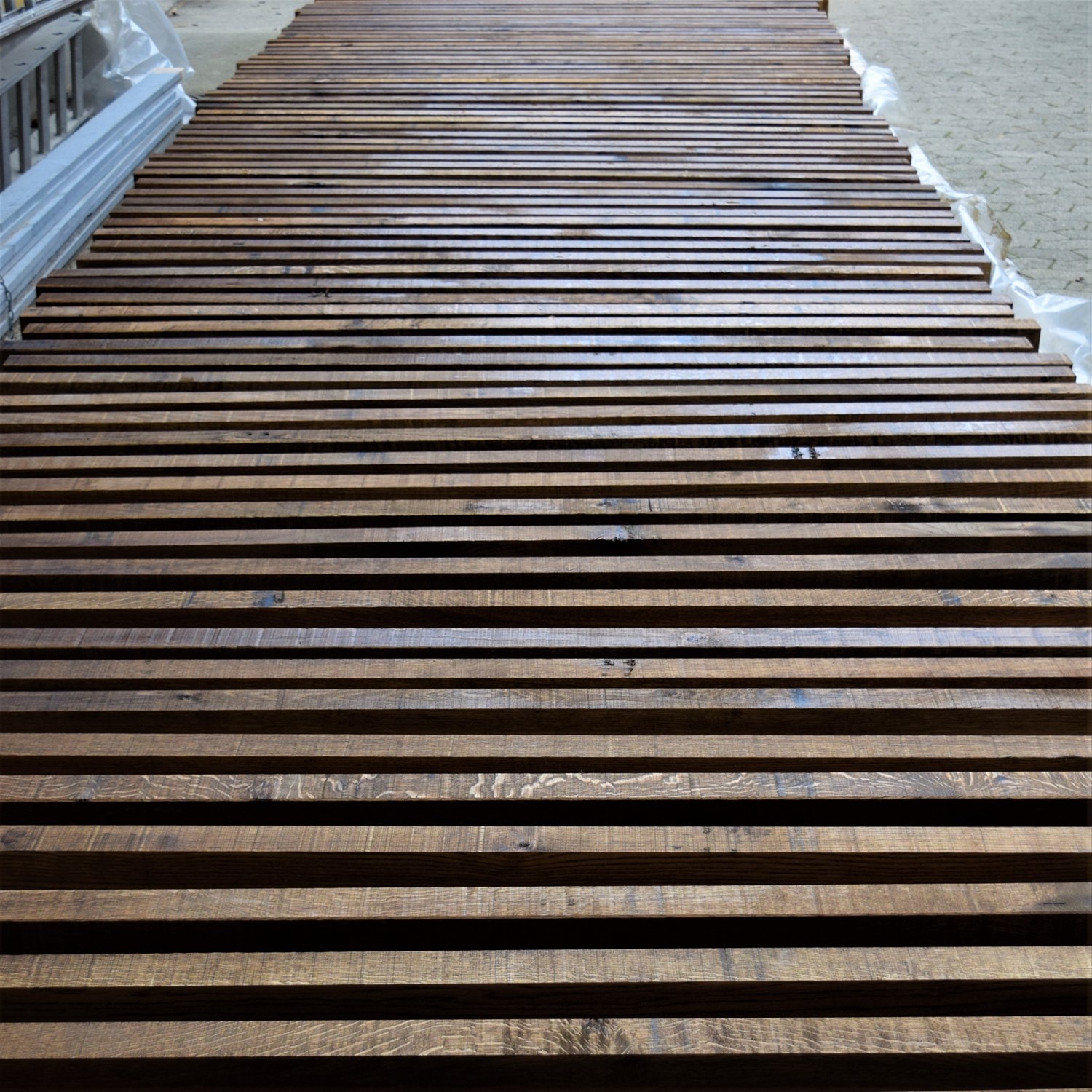

​Nytjærede egetræsplanker. Vi har her tjæret egetræ til et trædæk. Plankerne ligger og hærder op.

Vi har brugt trætjæreolie, der skal hærde. Vind og sollys accelererer processen. Plankerne har vi fået savet op specifikt til denne opgave.

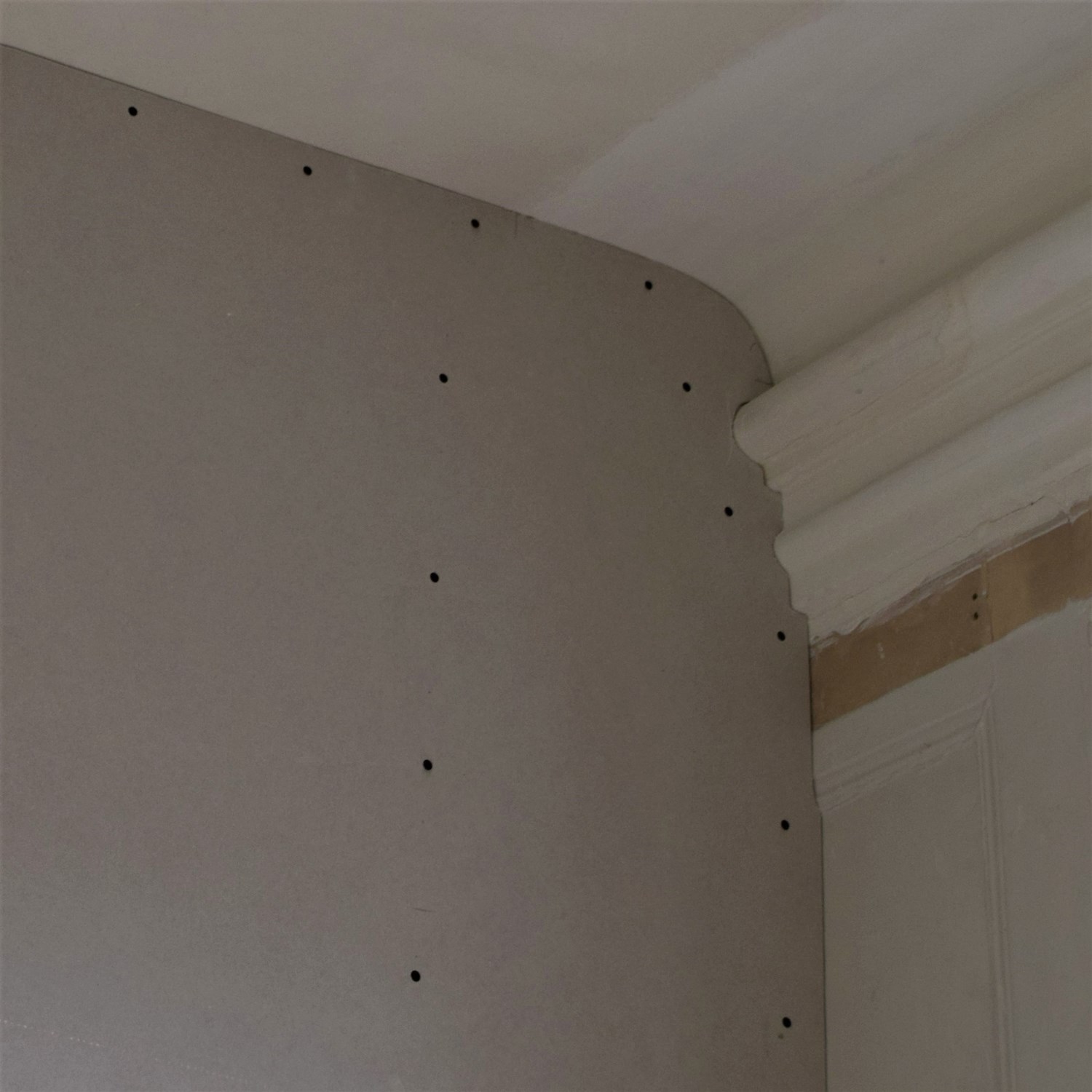

​Gipsvæg med fortrydelsesret! Ved opførelse af en gipsvæg i en fredet ejendom fra slutningen af 1700 tallet har vi har vi gjort os umage for ikke at skade stukken.

Vi har fastlagt en kontraprofil til stukken, den negative form, og skåret gipspladerne så de følger formen tæt.

Gipsvæggen er midlertidig og vil senere kunne tages ned, uden at stukken har taget skade. Gipsarbejde har ikke ry for at være det mest spændende arbejde inden for tømrerfaget, men gipsarbejde kan også rumme udfordrende tømrerarbejde. Læs mere om indvendig restaurering

Stort egetømmer og en tømrersvend med sin fukssvans. Vi udfører her spændende tømrerarbejde med særdeles lækre materialer.

Der anvendes kvartskåret egetømmer på lidt over 10” på den største led. Kvartskåret (4xloc) vil sige at stammen er skåret gennem midten, så der fremkommer 4 stykker tømmer der hver har 2 spejlkårede sider, vinkelret på hinanden. Kvartskåret tømmer af denne dimension på 7m i længden, kræver selvsagt et enormt egetræ. Grunden til denne opsavning af tømmeret prioriteres, er at der opnås forholdsvis roligt tømmer, der kan tørre op uden at det får store svindrevner. Ud over at kvartskåret tømmer er formstabilt giver er det også et mere bestandigt resultat. Tømmeret skal tildannes med en bladsamling i hver ende. Arbejdet foregår med håndsav og andet tømrerværktøj. Vi har været med hele vejen fra udvælgelse af stammerne, opskæringen af egetræet til tømmer og her til anvendelsen.

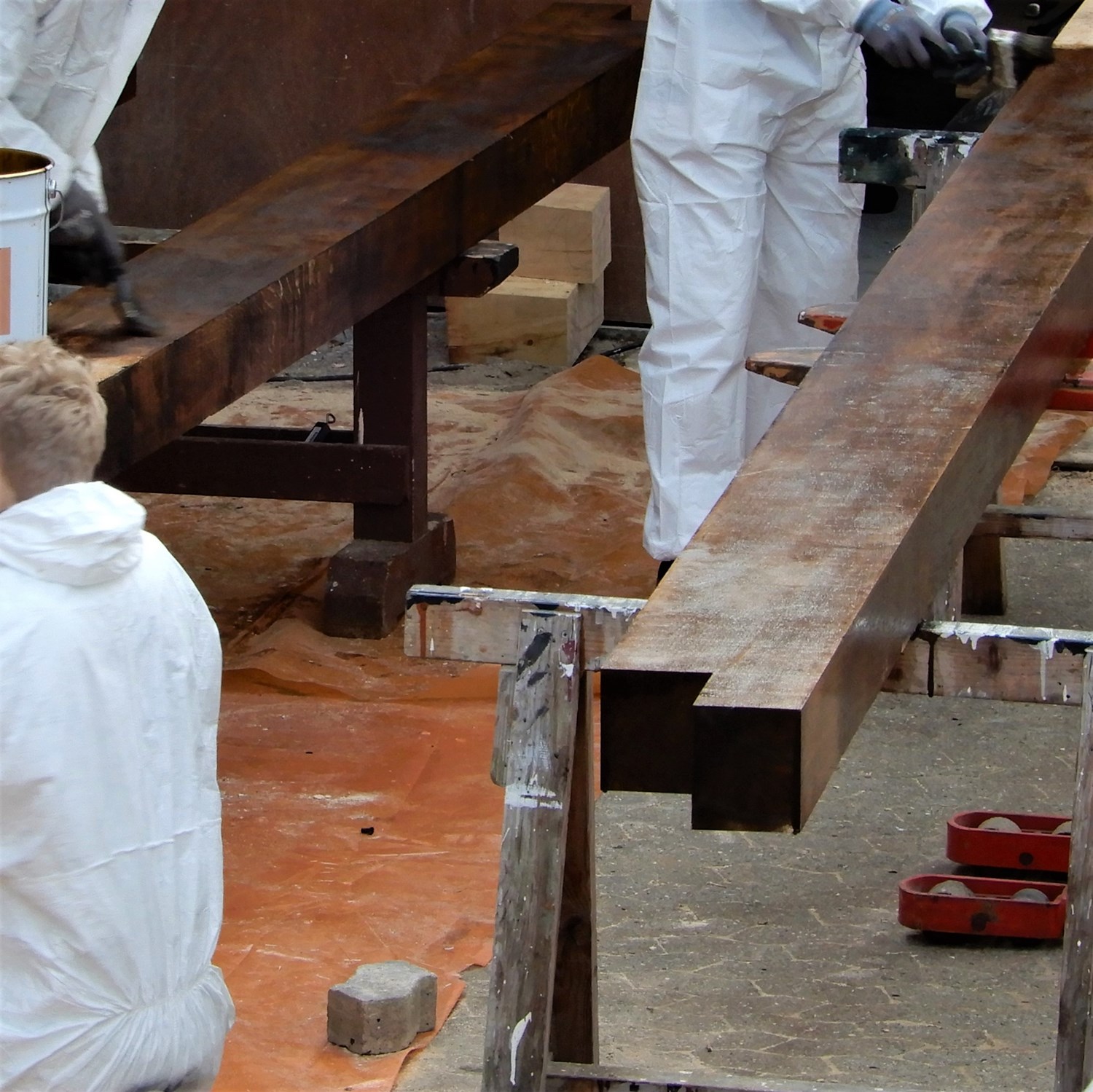

Tømrere i gang med tjæring af tømmer med trætjære. Det dufter af tømrerarbejde.

Stort egetømmer smøres med trætjæreolie, bestående af trætjære og linolie. Det store tømmer skal bruges som bjælker til sammenhængende brofag. Derfor er der udført bladsamlinger i enderne. Bjælkerne er over 10” høje og de længste 7 m lange.

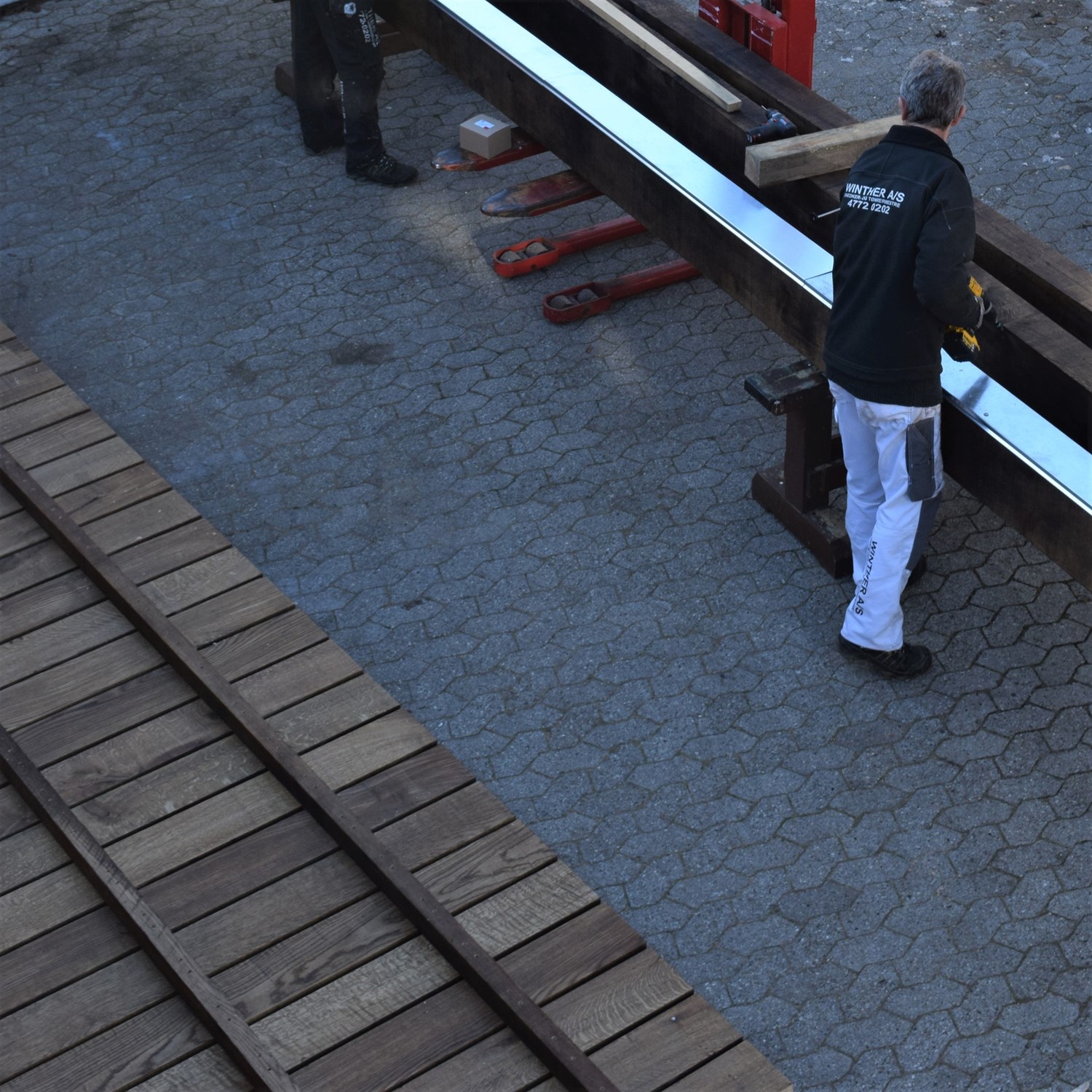

​Zinkinddækning af en stor bjælke. Bjælken er til en træbro. De store bjælker til en egetræsbro er tjæret og inddækkes på oversiden med zinkinddækninger.

I forgrunden af billedet ses et brodæk der ligger på hovedet. I stedet for at de kraftige egeplanker fastgøres direkte på oversiden af bjælkerne, så er de fastgjort til et par spinklere brovanger. Disse brovanger fastgøres så på siden af de zinkinddækkede bjælker. Tanken bag dette er, at opdele brokonstruktionen i en primær konstruktion, bestående af de bærende bjælker, og en sekundær konstruktion, af de spinklere brovanger, der har til formål at forbinde broplankerne med bjælkerne. Over tid vil brodækket og de spinkle bjælker forgå, men forhåbentlig vil de store og mere kostbare egebjælker da bestå. Det drejer sig alt sammen om træbeskyttelse og at lave en bestandig konstruktion, og der er her gjort en del tiltag ved denne brokonstruktion. Udgangspunktet er godt, der anvendes europæisk eg, rent kærnetræ, fri for splintved. Ud over at de store egetræsbjælker er zinkinddækkede så er de også af kvartskåret tømmer. Det revner mindre. Disse tiltag hører under kategorien konstruktiv træbeskyttelse.

Her ud over er der den kemiske træbeskyttelse i form af tjære. Alt egetræet er smurt med trætjære. En sidste ting der kan nævnes er afstanden mellem egeplankerne. Den er til den store side. Det er valgt for at sikre at man kan komme til at rense mellem de tykke broplanker. Over tid vil revnerne bliver fyldt op med jord og skidt, der kan dannes et fugtigt miljø, så betingelserne for råd kan opstå. Ved at sikre sig at man rent faktisk kan rense fugerne, mellem de tjærede egetræsplanker, kan dette undgås og levetiden for træbroen forlænges.

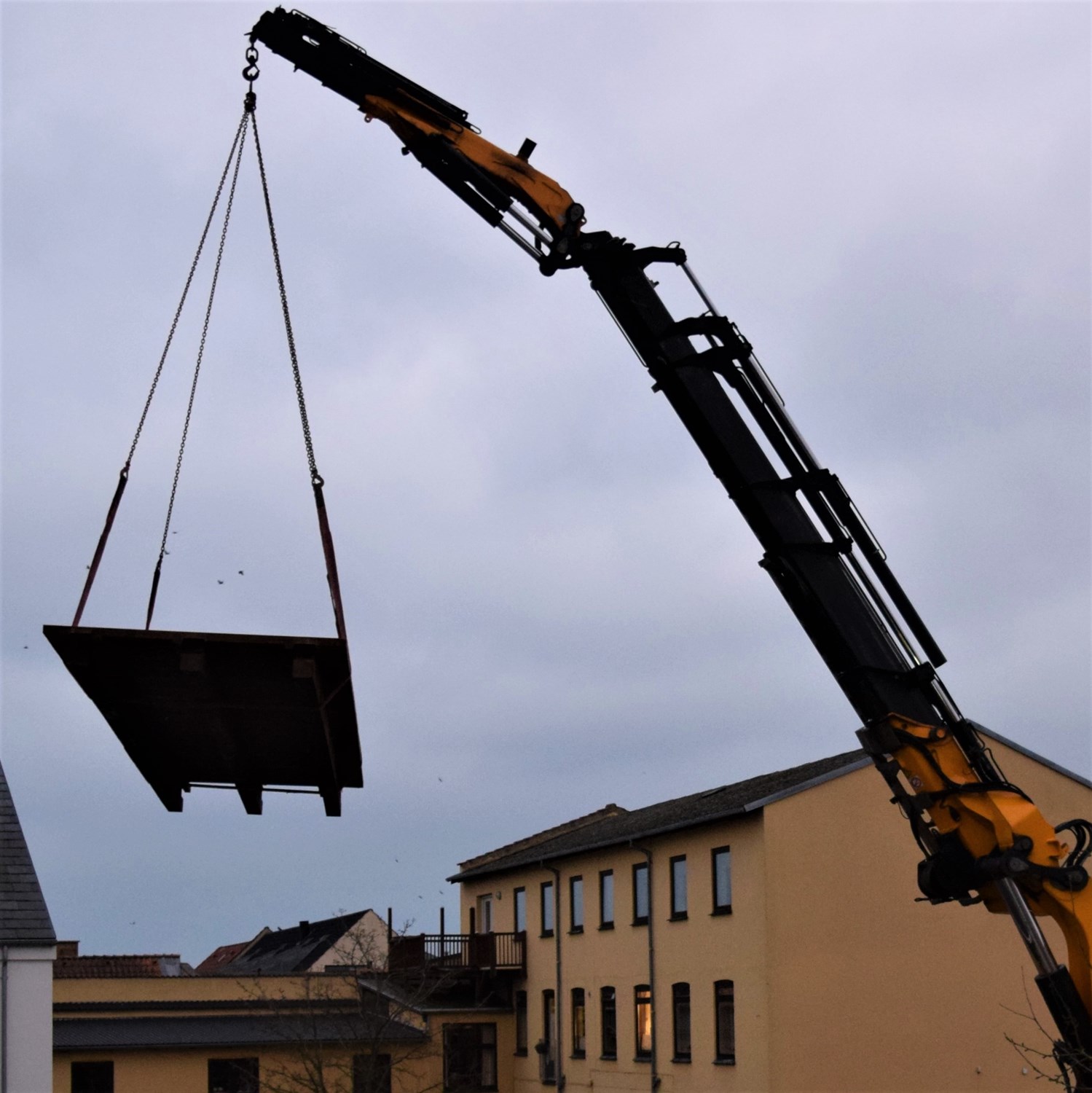

Afhentning af broelementer tidlig morgen. Færdige brodæk forlader her vores tømmerplads i Frederiksværk.

Vi har tildannet brofag til solide træbroer på vores tømrerværksted og tømmerplads. Broelementerne er færdigsamlede. Hvert broelement er så færdigt det kan være ved afhentningen. Kun plankerne over samlingerne mellem brofagene mangler at blive monteret. De tunge træelementer afhentes med kran. Det tungeste træelement vejer ca. 1½ ton

​Vi udfører en tagkonstruktion for en god kollega. Ud over de hele spærfag har tagværket en afbrudt valm i begge ender.

Vi har snøret tagkonstruktionen op og er i gang med at tildanne spærene. Ud over de hele spær er der gratspær og skiftespær. Tagkonstruktionen består af lidt over 50 dele. Tagfoden byder på en del udfordrende tømrerarbejde, med forskellige løsninger.

​Tagkonstruktion med valmpartier. Vi har udført en tagkonstruktion med et valmparti i hver ende. Det er en afbrudt valm, hvor tagvalmen ikke når helt til kip men afbrydes halvvejs.

Nogen vil måske bruge betegnelsen halvvalm om denne tagdetalje, men vi mener dette er den modsatte situation af en halvvalm og at denne valmkonstruktion kaldes en afbrudt tagvalm. Forklaring følger her: Vi mener betegnelsen halvalm bruges om en tagvalm der starter i kippen, men afbrydes halvvejs nede, og derfor har en højereliggende sternlinje end det øvrige tag. Her har vi den modsatte situation. Valmpartiet har sternen i samme niveau som det øvrige tag, men valmpartiet afbrydes halvvejs mod kippen. Er der nogen der mener det anderledes, og har en holdning til hvordan den konkrete trækonstruktion benævnes, så høre vi gerne forskellige synspunkter? Vi har udført tagkonstruktionen for vores dygtige kollega Tømrermester Thomas Skov i Tisvildeleje. Vi hjælper fra tid til anden hinanden. Ved dette projekt har vi udført tagkonstruktionen, mens Thomas selv har stået for rejsningen af tagværket og det øvrige tømrerarbejde. Trækonstruktionen er skelettet til et galleri som vores kollega opfører i Tisvildeleje. Læs mere om tagkonstruktioner - nybygning

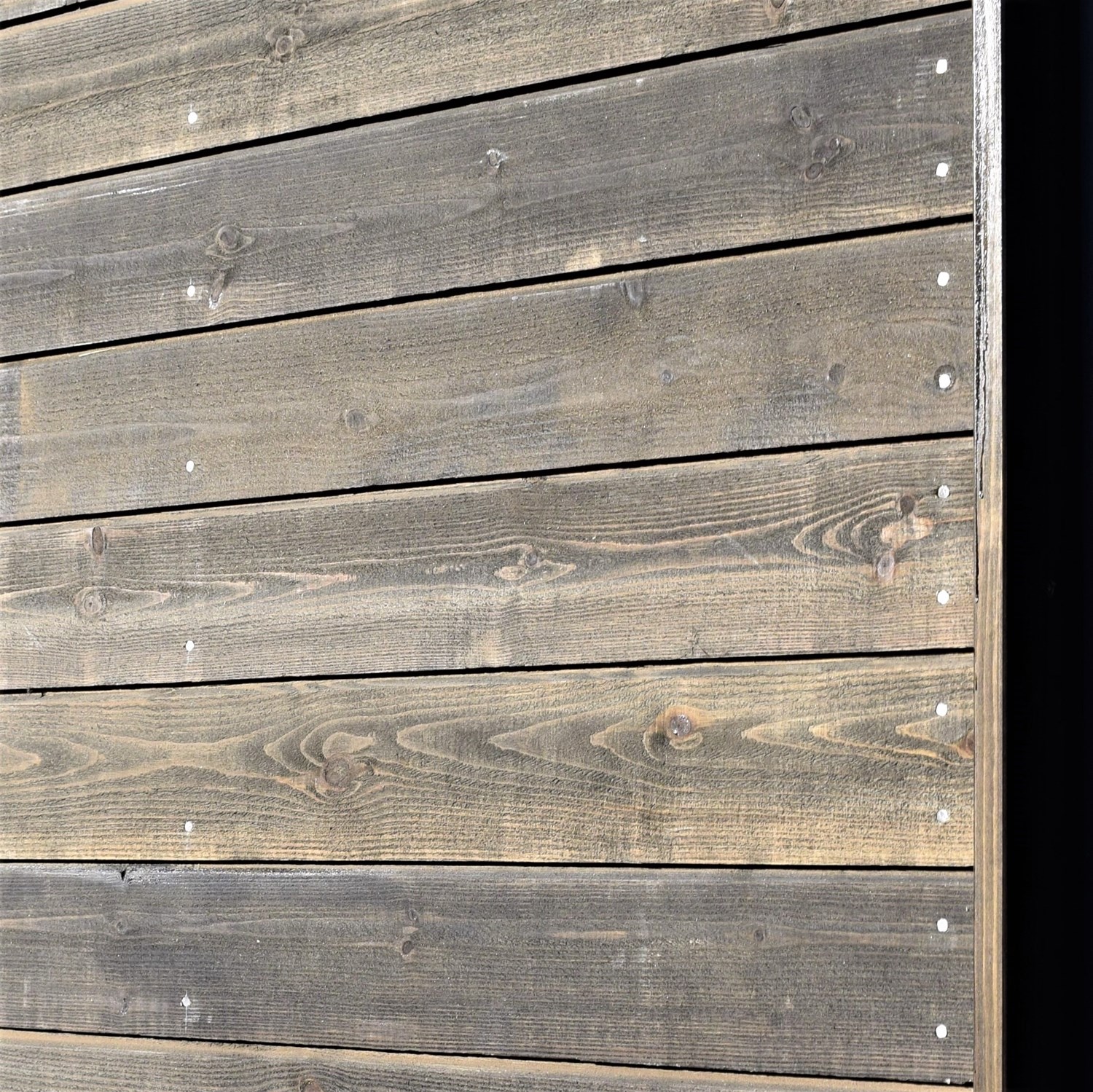

Håndsømmet træbeklædning. Et nyt sommerhus som vi er ved at opføre beklædes med tjæret træbeklædning.

​Inden vi startede på opsætningen af bræddebeklædningen havde vi en kort snak med bygherre og arkitekt om hvordan den skulle befæstes.

Det blev en meget kort snak om befæstelse, for arkitekten @erlenderlend ønsker en håndsømmet beklædning, og bygherre var enig. Når beslutningerne vedr. vores tømrerarbejde i den grad går i den rigtige retning, ja så brokker tømrerne sig ikke. Det er et halvstort søm på 90mm, der skal til. Det skyldes at der bag træbeklædningen er en afstandsliste der danner en ventilerende luftspalte mellem vægbeklædning og vindspærre. Sømmet skal derfor igennem vægbeklædningen, afstandslisten og vindspærren, før det kan forankres i den egentlige trækonstruktion.

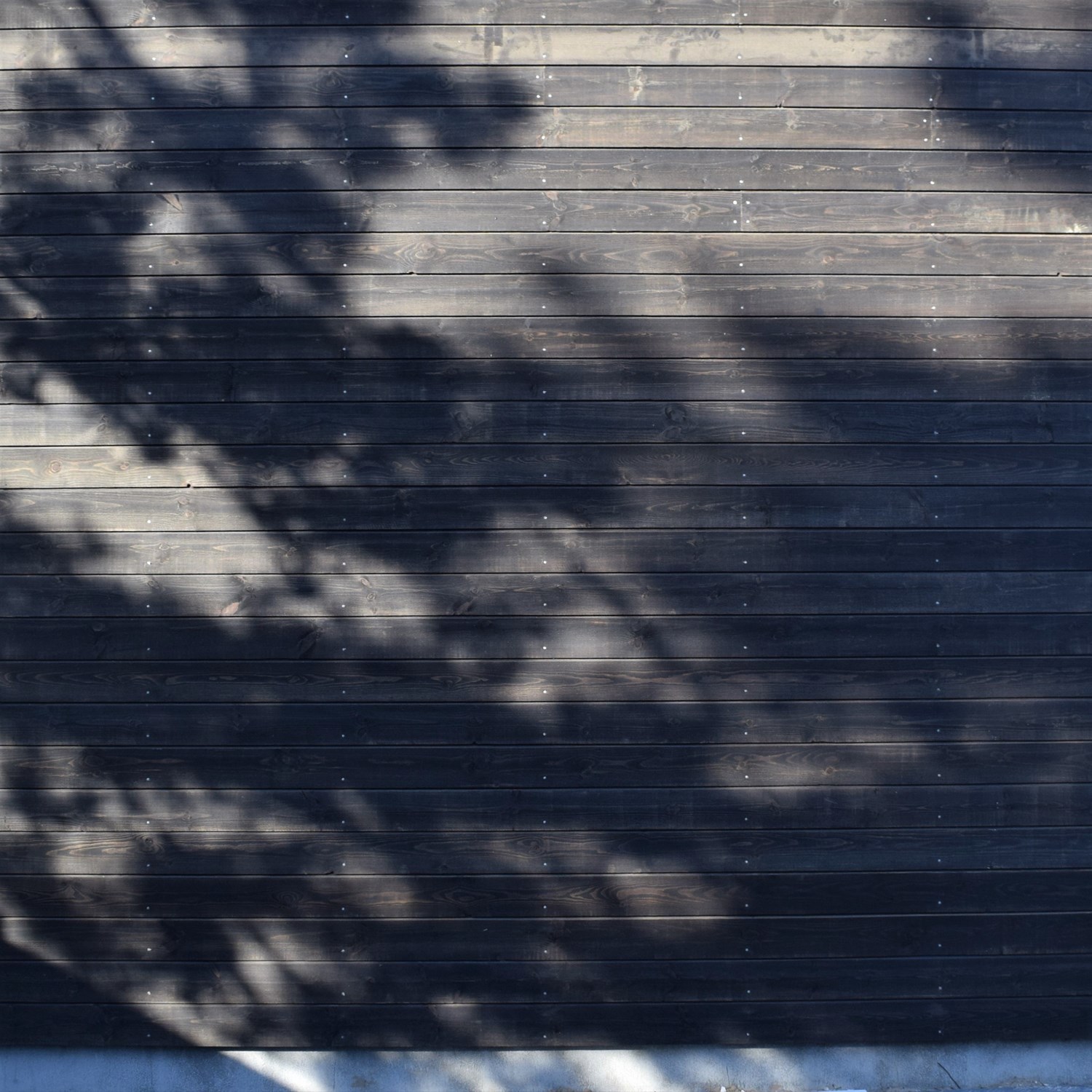

Nyt sommerhus beklædt med tjæret facadebeklædning. Træbygeriet består af to træbygninger med ensidig taghældning.

​Her ses den høje træfacade færdigbeklædt med vandret træbeklædning. Fyrretræsbeklædningen er tjæret med trætjære inden opsætning, og skal tjæres endnu engang efter opsætning. Facadebeklædningen er håndsømmet. Læs mere om nybygning  -  vores håndværk

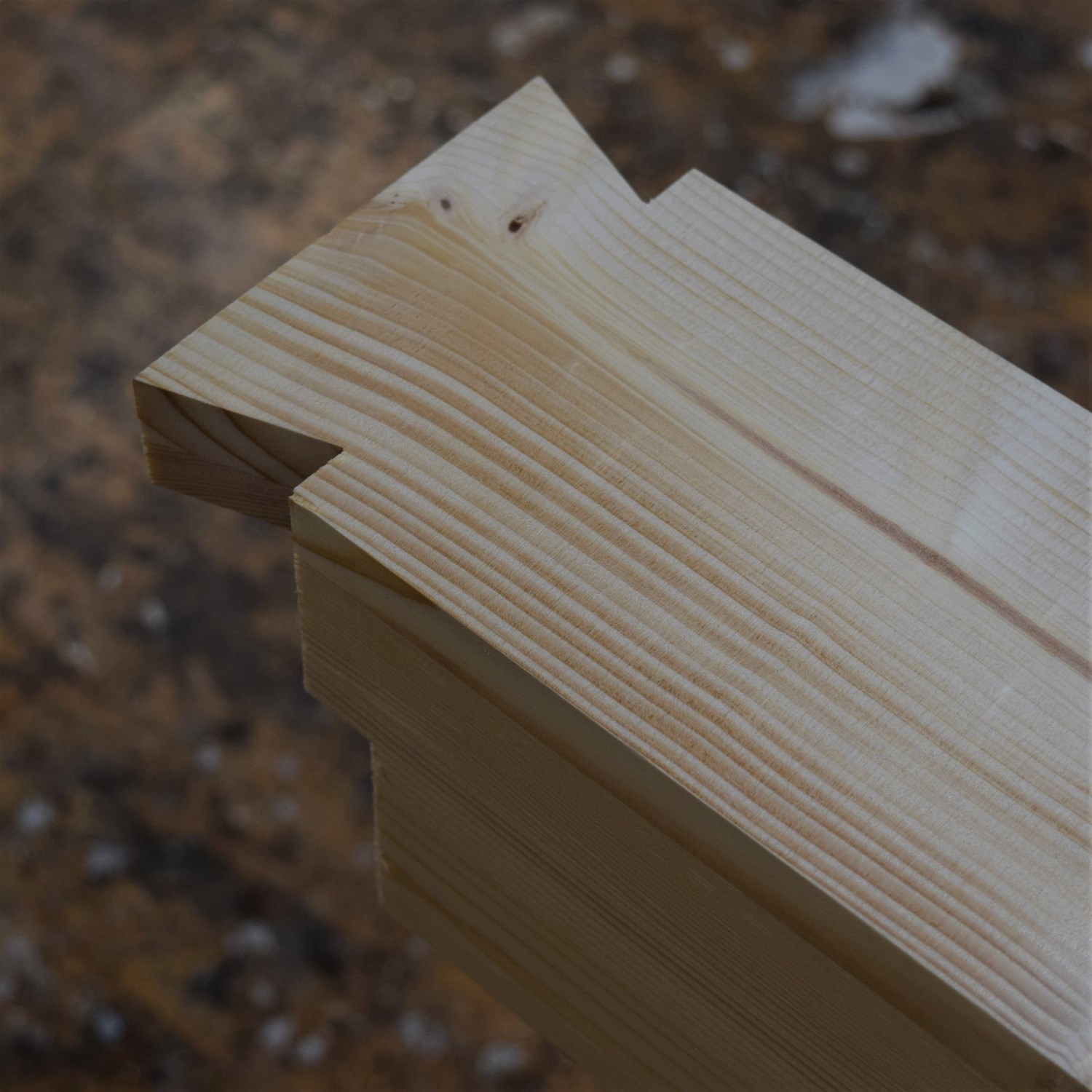

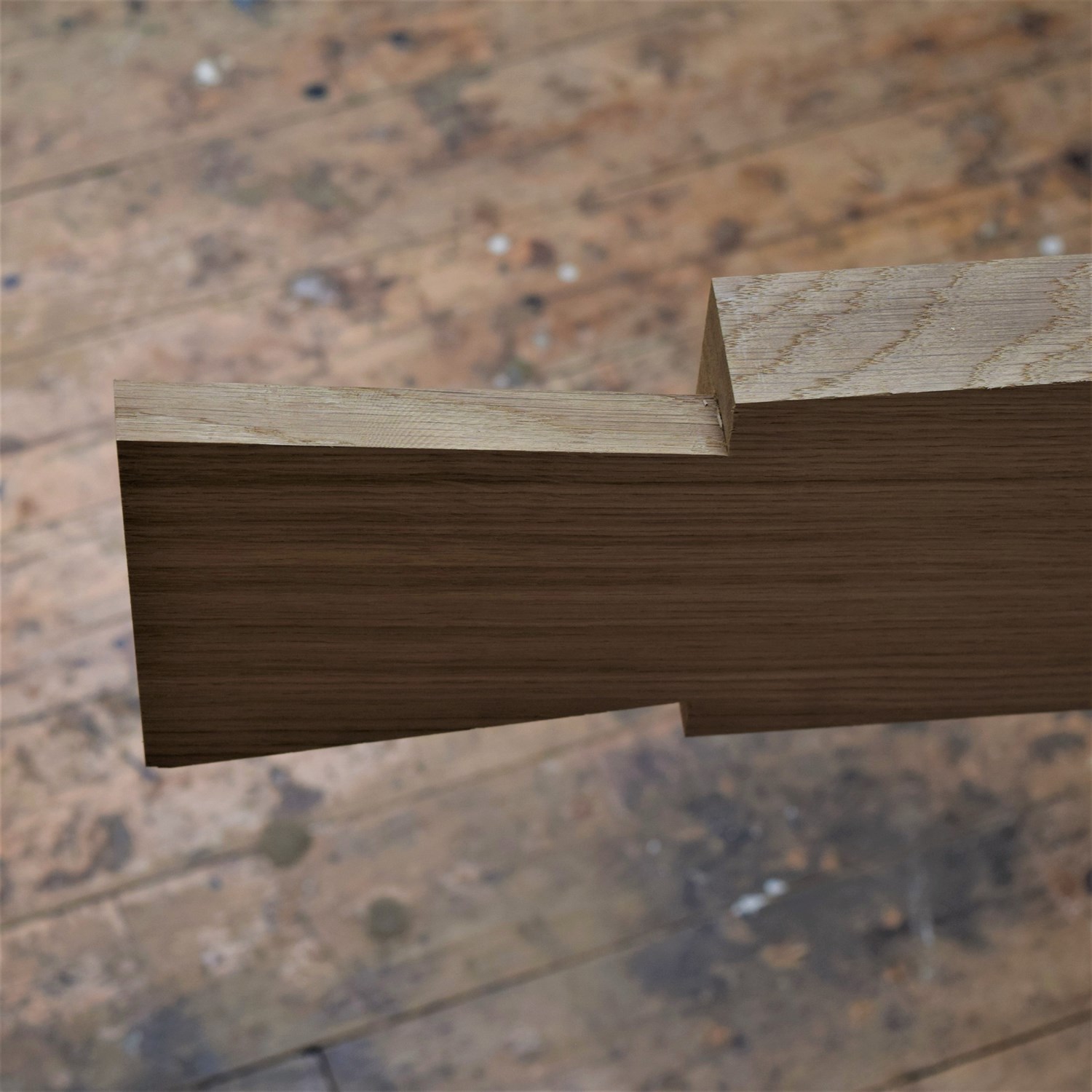

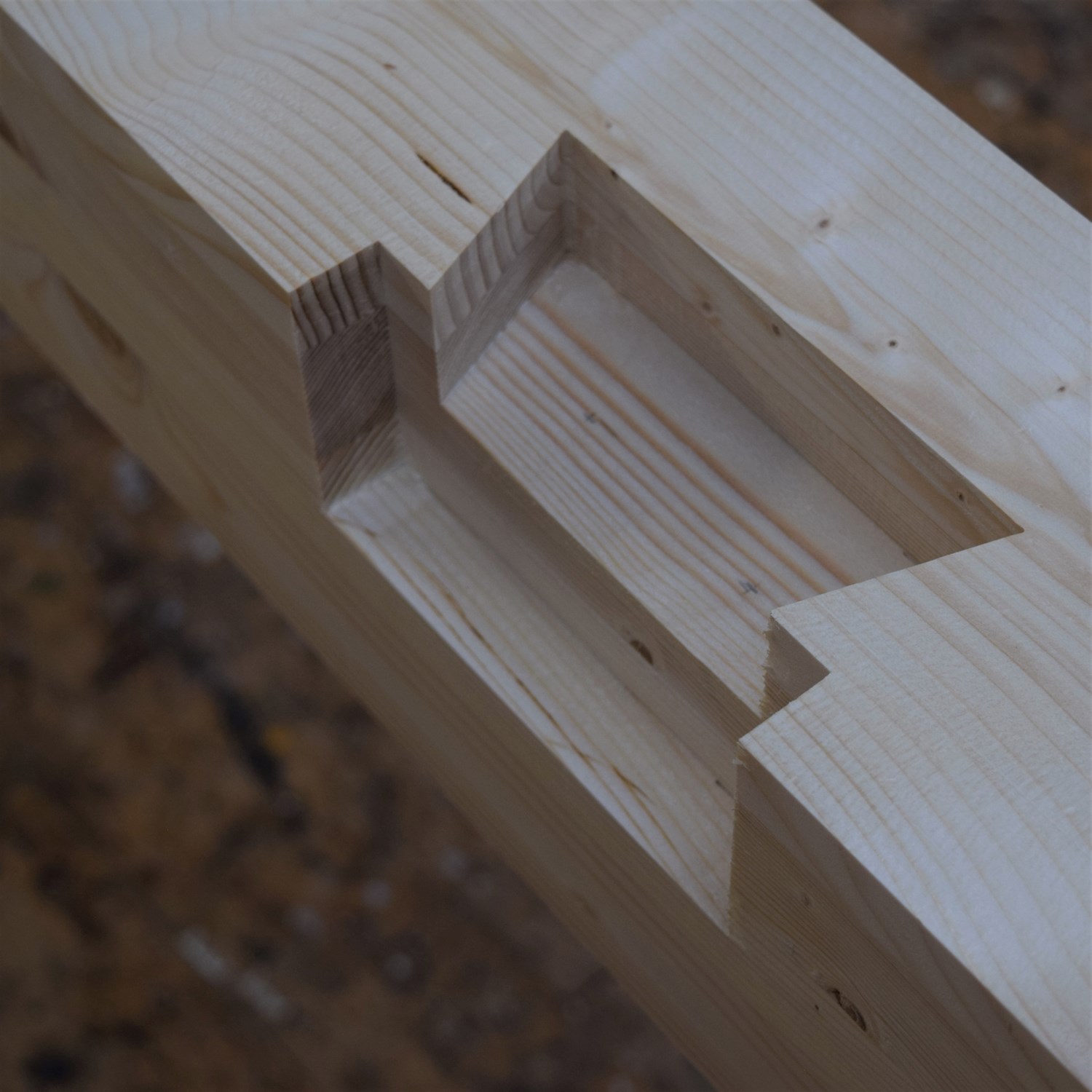

​Traditionel træsamling. Her en svalehalesamling med bærebryst. Svalehalen indgår i mange træsamlinger og her er den brugt i en traditionel tømmersamling.

Svalehalesamlingen kan både udføres med eller uden bærebryst. Her er træsamlingen udført med bærebryst. Formålet med at inkludere bærebrystet i denne træforbindelse, er at overføre last fra det ene stykke tømmer til det andet, vinkelret på konstruktionsplanet. Tømrerarbejdet udfører vi på vores tømrerværksted i Frederiksværk. Læs mere om traditionelle tømmersamlinger

​Tømrerarbejde, svalehalesamling med bærebryst. Når der udføres bærebryst udføres Bærebrystet almindeligvis i halvdelen af højden på tømmeret.

Når svalehalesamlingen laves uden bærebryst udføres svalehalen ofte også i halv højde, men det vil svække det stykke tømmer der bær (tømmeret med udstemning). Så når der udføres bærebryst, udføres svalehalen mindre høj, ofte 1/4. Bemærk i øvrigt at svalehalen kun går halvt ind på tømmeret med udstemningen. På den måde er den fulde højde bevaret på halvdelen af tømmeret. Der findes rigtig mange typer af traditionelle tømmersamlinger, og de enkelte typer kan varieres, alt efter hvilke egenskaber der er behov for. Læs mere om traditionelle tømmersamlinger

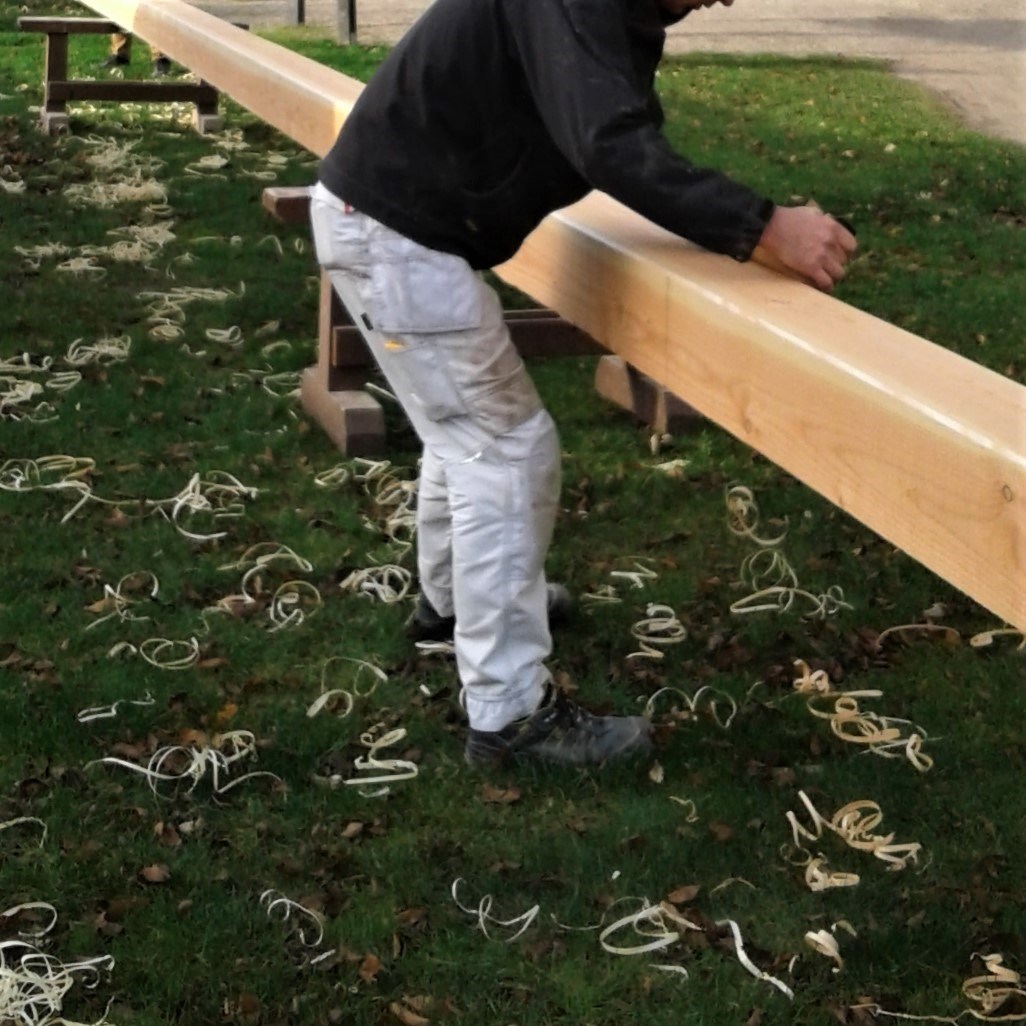

En tømrersvend, en lærling og stort douglastømmer. Vi har fået leveret stort tømmer til en mølle.

Det 13m lange tømmer er af douglas og fældet på Sjælland. Tømmeret affases inden det tjæres.

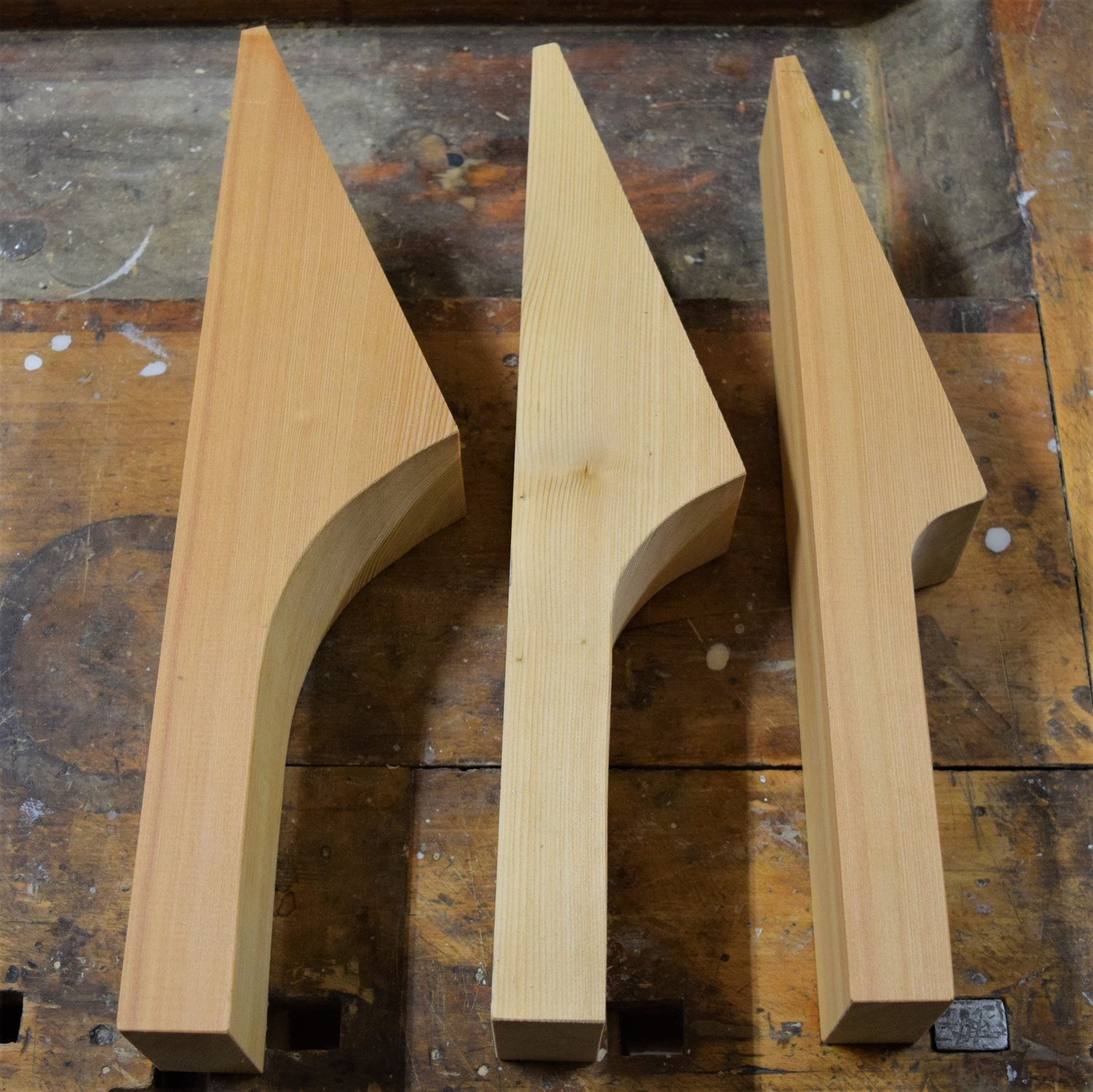

Traditionelt tømrerarbejde, skalke af lærketræ. I forbindelse med restaureringsarbejde på en møllevinge skal dele af hækværket udskiftes.

Ud over hækskeder (de koniske pinde der sider på tværs af vingen) og ridelægter (de langsgående spinkle stykker træ i hækværket), så tildanner vi også nye skalke, som ses her. En møllevinges geometri er fascinerende. Billedet viser tydeligt hvordan skalkene skifter hældning, så formen gradvist ændres fra skalk til skalk. Skalkene og det øvrige hækværk tildannes af sibirsk lærk.​ Læs mere om vores håndværk - udvendig restaurering

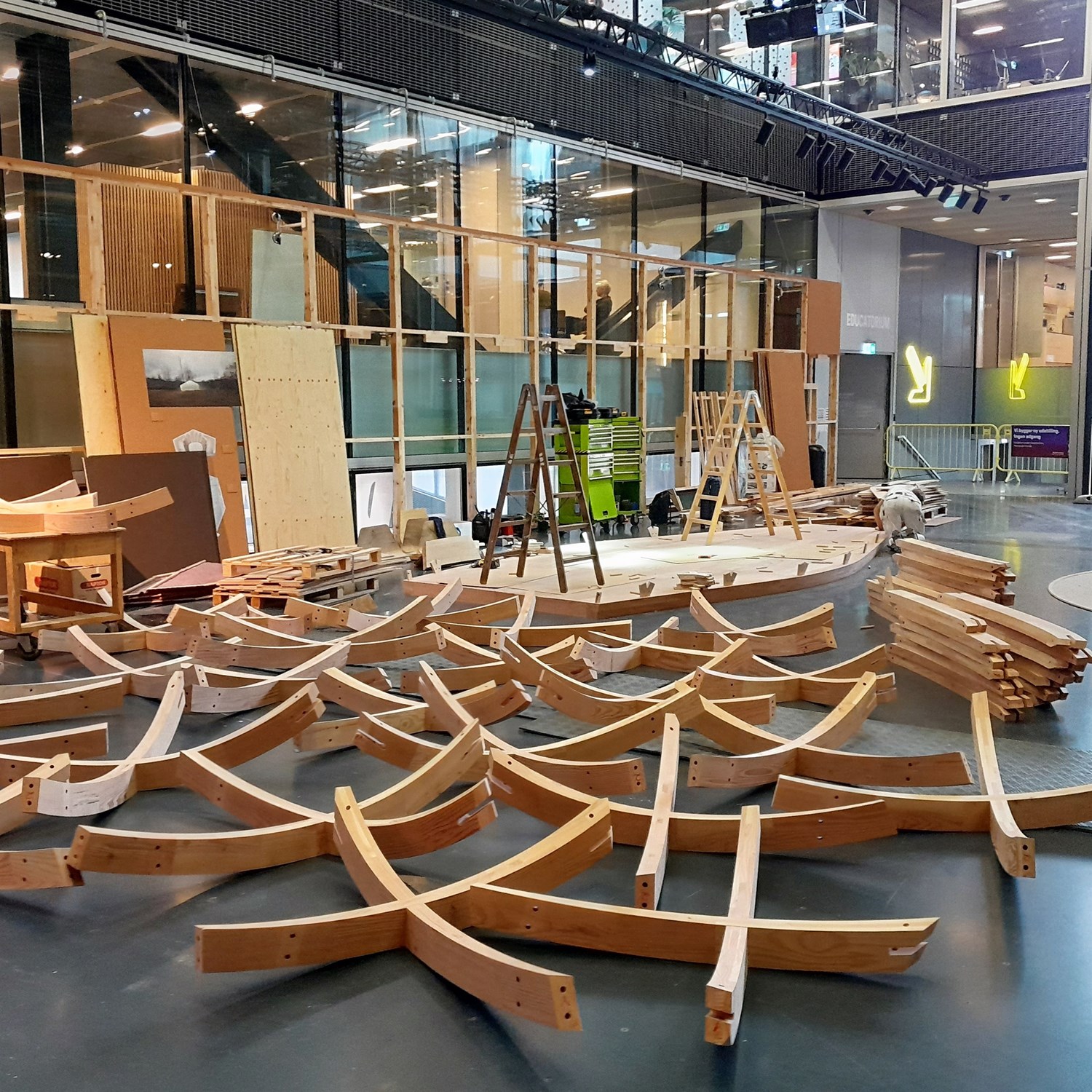

Dobbeltkrum trækonstruktion. Vi rejste en dobbeltkrum trækonstruktion som vi har arbejdet intenst på den seneste tid.

​Tømmerkonstruktionen er udført for arkitekt Siv Helen Stangeland fra den norske tegnestue Helen & Hard Architects @helenhardarchitects Den indgår i udstillingen ”Kvinder skaber rum” på @danisharchitecturecenter. Trækonstruktionen følger ikke en bestemt geometrisk form men er en fri form. Alle træelementerne er forskellige. Det er en kompleks tømmerkonstruktion og som en del af opgaven har vi udført buet tømmer. De buede stykker douglastømmer er udført af afskær fra Dinesens produktion af gulvplanker (@dinesen), og projektet er et godt eksempel på upcycling, hvor et restprodukt er forædlet og forarbejdet til en avanceret trækonstruktion. Konstruktionen er blevet til gennem et fantastisk samarbejde mellem holdet på tegnestuen H&HA (@Design2Pproduction der er specialister i byggeprojekter med kompleks geometri har stået for projektledelsen og #creationholz har været ingeniører på projektet. @tsvilans fra @citacph​ @kglakademi har stået for modellering af samlingerne og hjulpet os med tildannelsen. En gruppe fra @aarchdk (@nielsmartinlarsen​ @matthias.k.h​ @dobbelthest) har stået for flere prototyper og tildannelsen af sæderne der er blevet til ved en avanceret metode hvor egekævler bliver 3d scannet. Vi vil gene sige tak til alle involverede parter for et unikt og tæt samarbejde! Installationen fra Helen og Hard er en prototype af deres projekt ’Body & Mind Spa’, som de har udviklet i samarbejde med den serbiske kunstner Marina Abramović.

Bygge baglæns. I maj 2022 opførte vi en kompleks trækonstruktion der indgik i en udstilling på DAC. Nu er udstillingen slut og trækonstruktionen nedtaget.

Denne fase er på en måde lige så vigtig som selve opførelsen, da der heri ligger en vigtig pointe. Trækonstruktionen er ikke kun lavet til udstillingen, men skal kunne flyttes og genopføres igen. Det er derfor blevet tid til at bygge baglæns 😊. Det er en dobbeltkrum trækonstruktion opført af enkeltkrumme emner med dobbeltkrumme flader. Der indgår mange komplekse træsamlinger, og et krav, ved udformningen af de mange træforbindelser, var at trækonstruktionen skulle kunne skilles ad og flyttes. De mange træforbindelser er udført uden stål. Den øvre del af den dobbeltkrumme trækonstruktion består af krydsene stykker buet tømmer. Krydsene er arrangeret så de bærer hinanden. Denne konstruktionsform kaldes også en selvbærende trækonstruktion, eller reciprok trækonstruktion. Hvert enkelt kryds består af to stykker buet tømmer samlet ved overskramning. De to krydsende stykker tømmer er overskrammet halvt om halvt. For samlinger hvor flere ender mødes, er der anvendt indslidsede plader og trænagler. Oftest er en sådan træforbindelse udført med stålplader og dorne, men her er de insdlidsede plader udført af krydsfiner.

Selv om de enkelte typer af samlinger går igen mange gange, er hver enkelt træsamling unik på grund af trækonstruktionens frie form. De indslidsede plader er udført af krydsfiner og alle plader er forskellige. Det er meningen at den skal ende i Norge, men inden da er det tanken at den smukke trækonstruktion får lov at blive genrejst endnu engang i Danmark.

Les mere om Tagkonstruktioner - Nybygning

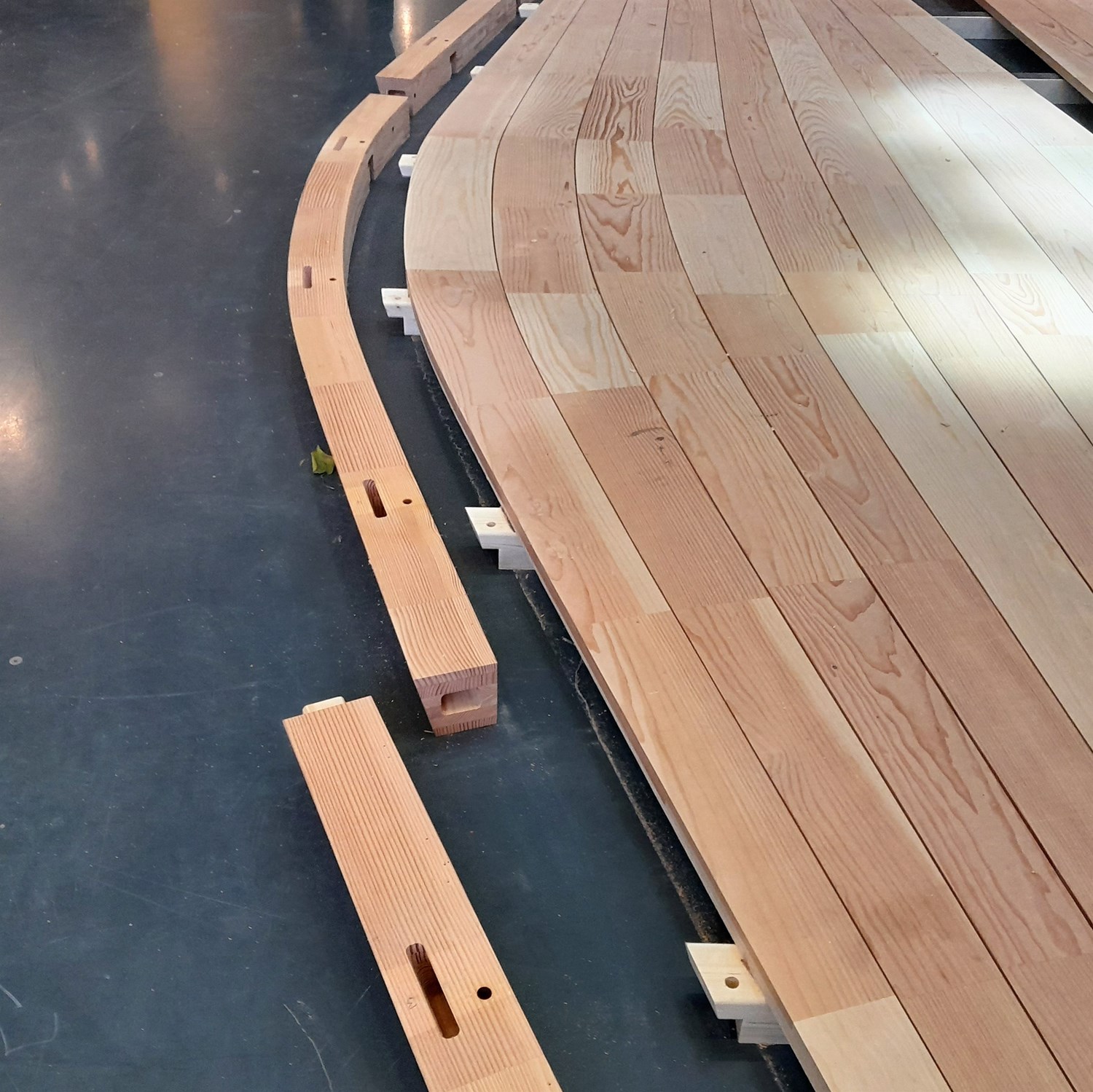

​Krumt tømmer og buede gulvplanker. Vi er nedtaget en tømmerkonstruktion der har indgået i en udstilling på DAC, der nu er slut.

Tømmerkonstruktionen skal genopføres igen, men først skilles den ad, så den kan håndteres og transporteres. Trækonstruktionen er opbygget af buet Douglas tømmer. Det buede tømmer har vi tildannet af korte stykker Douglas, afskær fra gulvproducenten Dinesens produktion. En buet fodrem er her frigjort fra bjælkelaget. Bjælkelag og buet tømmer er samlet med tapsamlinger. Fodremmen består af flere stykker buet tømmer der er samlet i længderetningen. Også her er der anvendt en tapsamling. Som en del af opgaven har vi også tildannet buede gulvplanker. Trækonstruktionens bredde varierer, men der er samme antal gulvplanker i hele længden. Derfor variere den samme gulvplanke i bredden fra 6,5-21,5 cm. Variationen i bredden er ens for alle gulvplankerne, men de krummer forskelligt. Yderst ved fodremmen har vi en meget krum gulvplanke, mens gulvplanken i midten har et ret forløb. Der er næsten noget helt poetisk over at afskær fra en gulvproduktion, på denne måde alligevel ender som gulvplanker. De krumme gulvplanker består af to forskudte lag af korte stykker douglas. Dette gav os en mulighed for forædling. De flotteste stykker træ er valgt til det øverste lag og mindre flotte stykker er placeret i det underste lag. Lagstrukturen gør at vi kan opbygge en buet gulvplanke, hvor åretegningen følger formen. Læs mere om Nybygning - Tagkonstruktioner

​En Tømrer udfører et egetræstag og der sættes fokus på en tagdetalje. Vi fokuserer her på lægningen af et spåntag, og herunder på en tagfodsdetalje.

En tømrersvend er i færd med opstart af spåntækning. Der tækkes fra tagfod og opad i skrå forløb. Tagfoden startes med to lag tagspåner. Andet lag tagspån i dette dobbeltlag forskydes sidevers. For dette træspåntag benyttes kun en bredde træspån, og forskydningen sidevers, er da en halv spån. Hver træspån spænder over 4 taglægter. Bortset fra ved tagfoden, giver det et spåntag med en 3 lags tækning. Det nederste lag træspån sømmes i den første taglægte, der sidder helt nede ved sternen. Det øverste lag træspån i dobbeltlaget sømmes i anden lægte. Lægteafstanden for de to første lægter er justeret så træspånen når tilpas ud over sternen. Herefter følger en fast lægteafstand, og spångangen følger lægtegangen. Spångang og lægtegang er ca. 1/3 af træspånens længde.

Når dobbeltlaget er lagt, følger der kun enkeltlag. Hvert efterfølgende lag spån forskydes en lægtegang, og sømmes i anden lægte der understøtter den. På den måde dækkes sømmene i en række træspån af den overliggende række spån. Resultatet er at ingen søm er synlige i den færdige tagbeklædning. Ved en 3 lags tækning sømmes hver træspån i de 2 tredjedelspunkter. Først sømmes spånen i det nederste tredjedelspunkt, men ved sømning af det overliggende spånskifte sømmes samme træspån da også i det øvre tredjedelspunkt. Vi benytter her eg som tagmateriale. Tagbeklædningen er spejlskåret egespån. Læs mere om Tagarbejde

​​Et trætag udført med egetræsbeklædning. Vi er i gang med tagdækning og tømrerarbejdet byder på rigtig gode tagmaterialer.

Fotoet af den ufærdige tagflade viser princippet ved en tre lags spånbeklædning, her udført med spejlskårede egetræsspån. Vi bruger tækkespån af spejlskåret eg. Tagspånen er tildannet af stilkeg fra Sjællandske skove. Pointen her er ikke at sjællandsk eg skulle være bedre til tagspån end andet dansk eg, men mere at det giver en særlig tilfredshed at arbejde med et træmateriale der er vokset og forarbejdet i umiddelbar nærhed af hvor det bruges. Det inviterer til en særlig respekt omkring træmaterialet og det er vores opfattelse at baren hæves uden at det italesættes. Det at man kender hinanden i de forskellige led, fra skov til savværk til tømrer, gør at man på en måde føler en særlig forpligtigelse, fordi man skyller hinanden det.

Tagarbejde, to tømrersvende udfører tagdækning med tækkespån. Vi er i gang med et stykke tømrerarbejde med lækre træmaterialer. Tagfladen tækkes med spejlskårede egespåner.

Tagmaterialer af træ er ikke det mest almindelige. Mange forbinder nok træspån og spåntage med møller og ældre bygninger, men her er det en ny træbygning der spåntækkes med egespån. Tagspånen sømmer vi med ringsøm af a4stål (rustfrie og syrefaste søm). Tagspån af egetræ har et højt syreindhold, og derfor skal der bruges syrefast befæstelse. Der bruges ringede søm til spåntækningen, fordi et ringet søm har en højere udtræksstyrke end et glat søm, og derfor kan vi benytte et forholdsvis lille søm. Her efter nytår har vi næsten glemt det var hård vinter lige før jul 😊 Læs mere om Træ - Tagarbejde

​Oppinding og pakning af færdigtildannet olieret tømmer, klar til afhentning fra tømmerpladsen.

Vi har afsluttet tømrerarbejdet med tildannelsen af en trækonstruktion og tømmeret ligger oppindet på vores tømmerplads i Frederiksværk. Der er mange varianter af umiddelbart næsten ens tømmer, så hvert stykke er nummereret og stakket i omvendt rækkefølge, af hvad det skal bruges ved samlingen af trækonstruktionen. Tømmeret er douglastømmer fra Grib Skov. Vi har færdigbearbejdet douglastømmeret med alle samlingsdetaljer, og der er udført udfræsninger for tekniske installationer, trækning af el mm, så det er færdigt når det blive samlet på byggepladsen. Douglasspær er ikke enhver bygning forundt, men den færdige bygning vil fremstå med synlig spærkonstruktion, så der er fokus på detaljerne. Det flotte douglstømmer er olieret med en linoliebaseret træolie. Læs mere om Trækonstruktioner - Træ

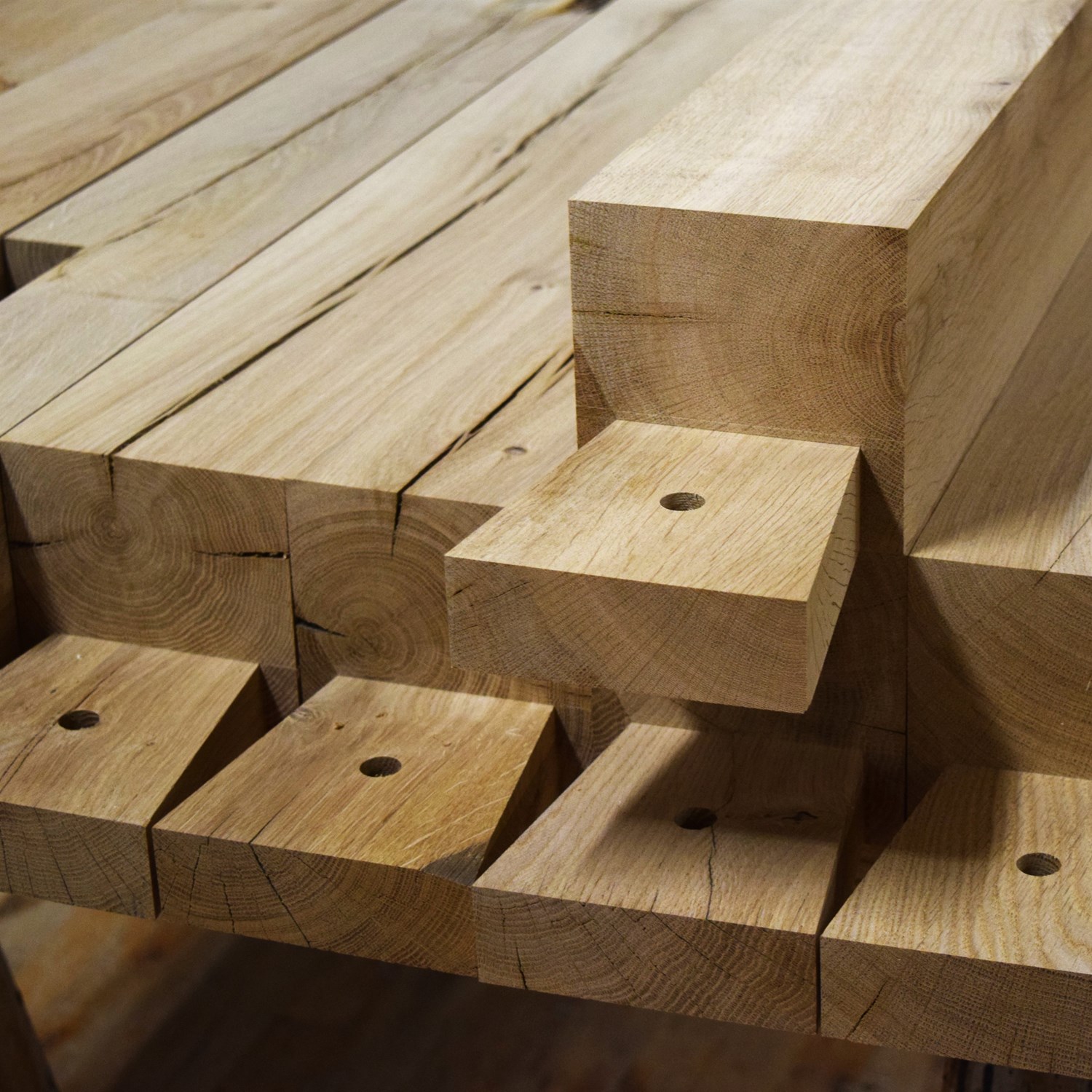

Tømmersamling, svalehaleblad som tværsamling. Vi er her i gang med at tildanne en tømmerkonstruktion i egetræ på vores tømrerværksted i Frederiksværk.

Trækonstruktionen udføres i lagret tømmer og samles udelukkende ved brug af traditionelle tømmersamlinger.

For flere af konstruktionens tværsamlinger udføres der svalehalesamlinger. Træsamlingen er en bladsamling. Bladsamlinger kan udføres i flere varianter. I modsætning til det lige blad, kan svalehalebladet overføre træk. For at træforbindelsen virker efter hensigten, skal den være tæt. Her spiller tømmerets fugtighed en rolle. En træsamling kan være nok så veludført, men hvis træet er fugtigt ved udførelsen vil samlingen åbne sig når tømmeret tørrer ud. Dette gælder særligt for træsamlinger med skrå snit, som svalehalesamlingen. Egetræstømmeret der anvendes til denne opgave er vellagret. Det interessante tømrerarbejde udføres i samarbejde med arkitekt @sorenvadstrup og tegnestuen @thidencker

Læs mere om vores Håndværk - Traditionelle tømmersamlinger

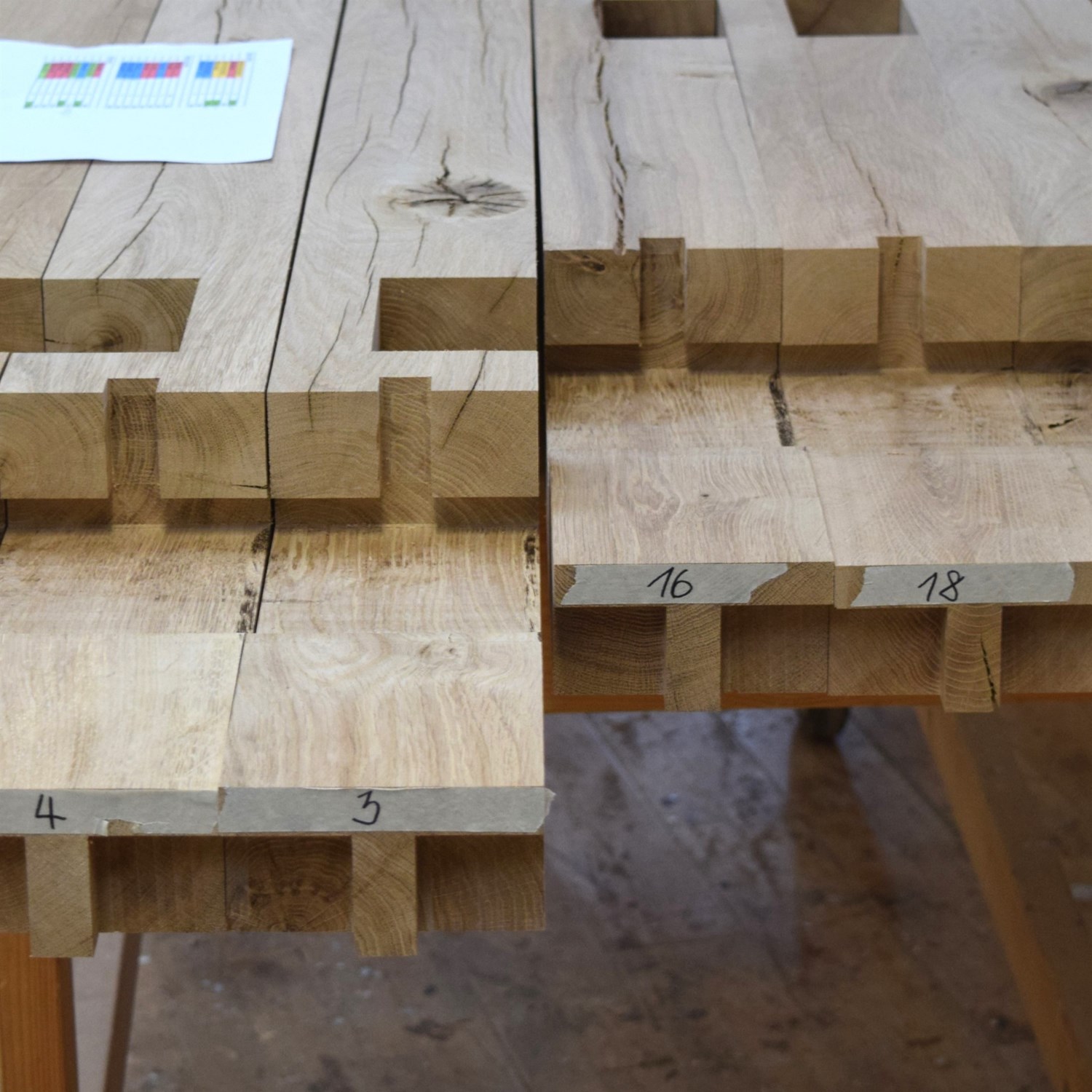

Traditionel tømmersamling, fransk lås. Den franske lås er en rigtig raffineret tømmersamling. Det er en længdesamling, men træforbindelsen låser i alle retninger.

En fransk lås er den tømmersamling der i almindelighed anses for at give den bedste sammenlåsning af tømmer. Samtidig er det en træforbindelse der kun sjældent anvendes i nye trækonstruktioner. I udgangspunktet er det en variation af en lige bladsamling. Bladsamlingen er udført som hageblad, hvilket gør at længdesamlingen kan overføre træk i længderetningen. Her ud over er der, for de franske låse, tilføjet styretapper i begge tværretninger. For enden af hvert stykke tømmer ses en vandret styretap der går fra den ene sideflade til den anden. Styretappen låser træsamlingen vertikalt, og sørger for at samlingen kan overføre forskydning vertikalt og bøjning om den vandrette tværakse. Endelig har tømmersamlingen endnu en styretap, en lodret styretap, hvilket gør at denne træsamling kan overføre vandret forskydning og i nogen grad også bøjning om den lodrette akse. En fransk lås udføres med forkiling. Det ses ikke let på dette billede der viser de åbne tømmersamlinger, men udførelsesmæssigt medfører forkilingen blot, at den dybest liggende flader for hagebladet forlænges. Herved opstår der et rektangulært hul ved samlingen, en kilegang. Ud over at forkilingerne spiller en rolle ved træforbindelsernes samling, hvor kilerne hjælper med at få tætte træsamlinger, så er de også en forudsætning for at den franske lås fysisk kan samles. Kombinationen af hageblade og styretapper gør at forkilingen skal udføres så den er større end længden på styretapperne. Vi har her fornøjelsen af at udføre en trækonstruktion med rigtig mange traditionelle tømmersamlinger. Det er bindingsværk, hvor den gennemgående samlingstype er bladsamlinger. Bladsamlingerne anvendes ikke kun til lændesamlinger, men også til konstruktionens øvrige træforbindelser. Læs mere om Traditionelle tømmersamlinger - Trækonstruktioner

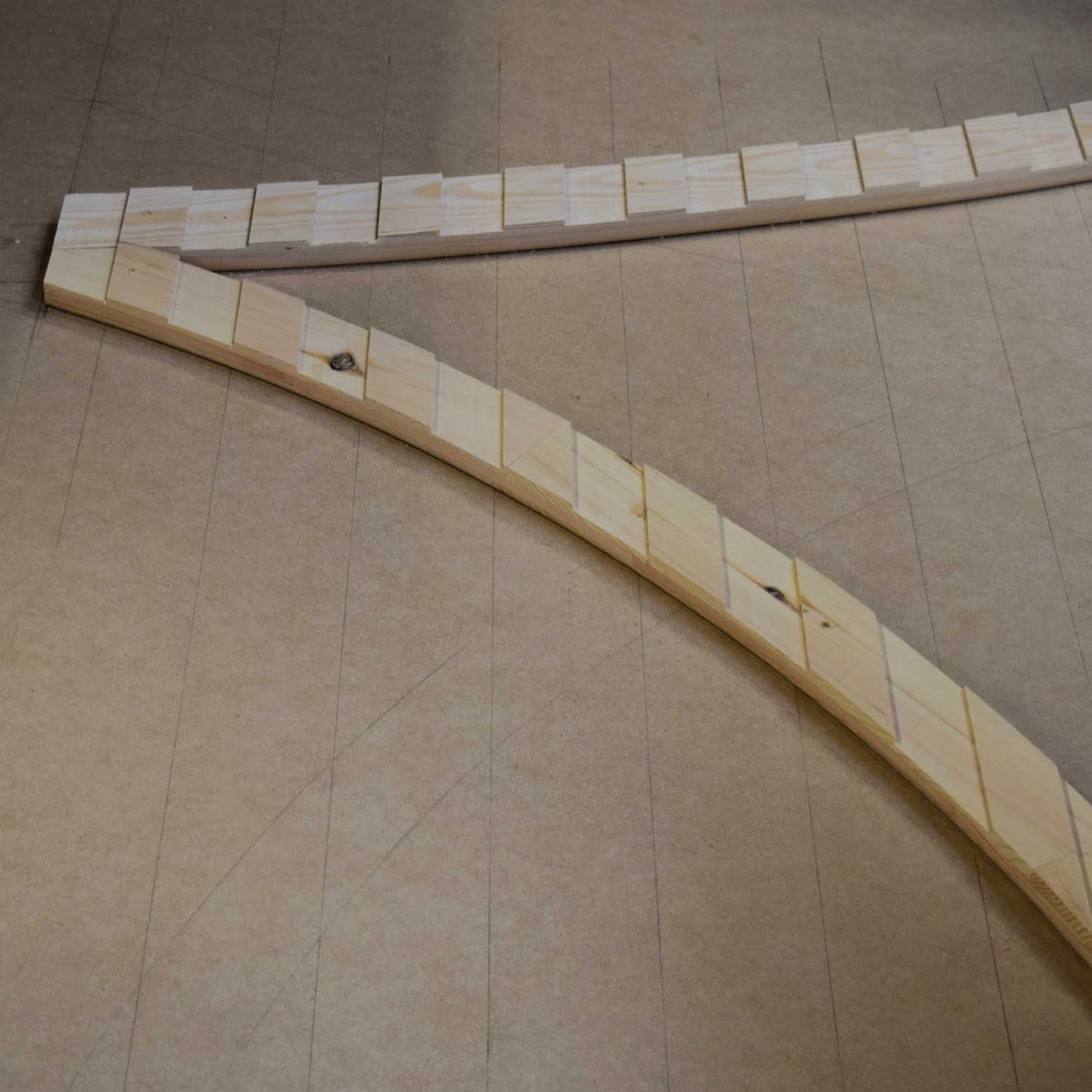

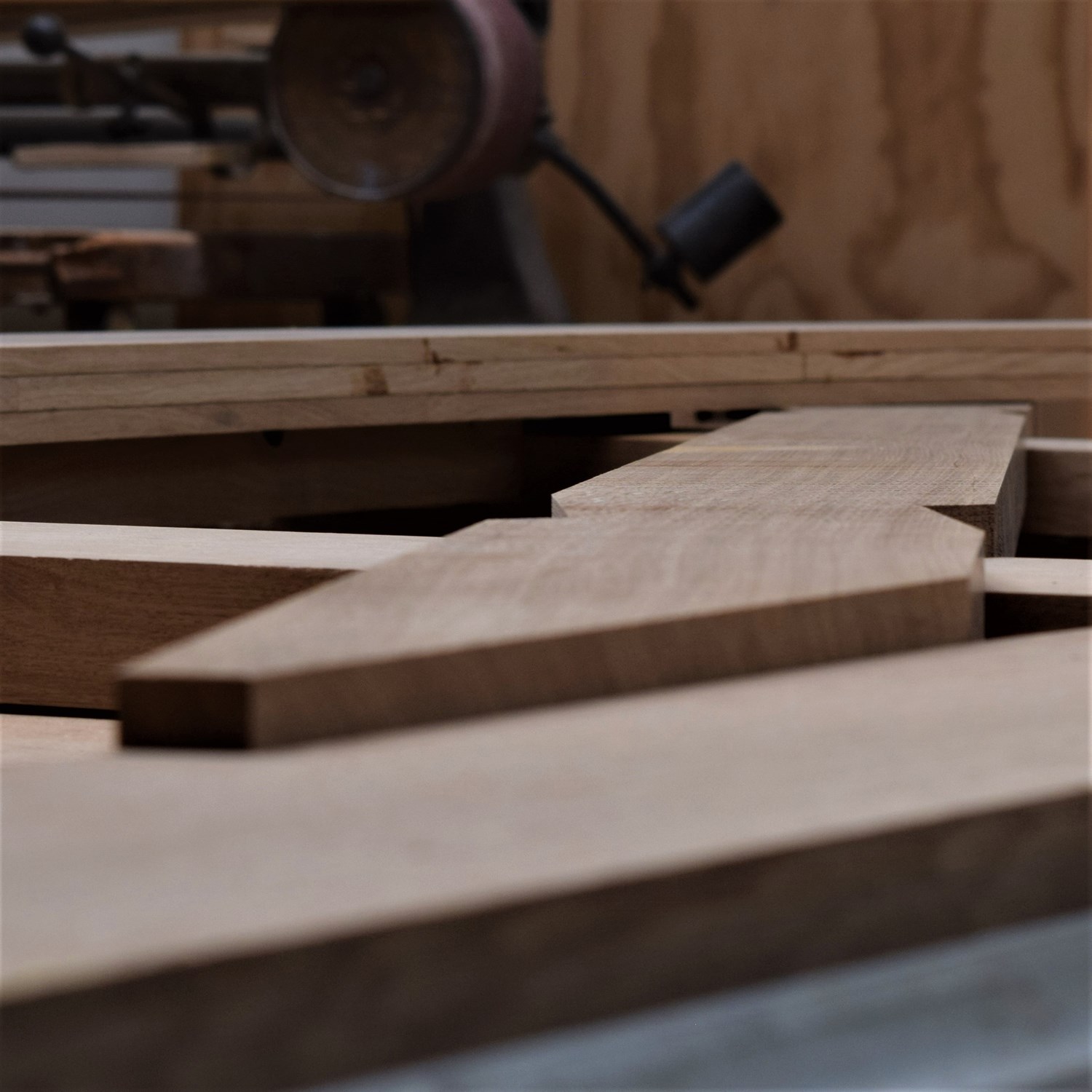

Profil for udførelse af buet revle og buet skrårevle. Vi er ved at tildanne buede skrårevler til nogle flotte enkeltlåger og en dobbelt portlåge.

Lågerne opstreges først på et plan, kaldet profilet. De enkelte stykker træ placeres på skift på planet og placeringen af de enkelte snit overføres fra profilet til de buede træemner. Bemærk at krumningen er forskellig for de buede revler (øverst i billedet) og skrårevlerne (nederst i billedet). Buet træværk er altid en udfordring, men en god en af slagsen! Læs mere om Specialfremstillede porte og låger

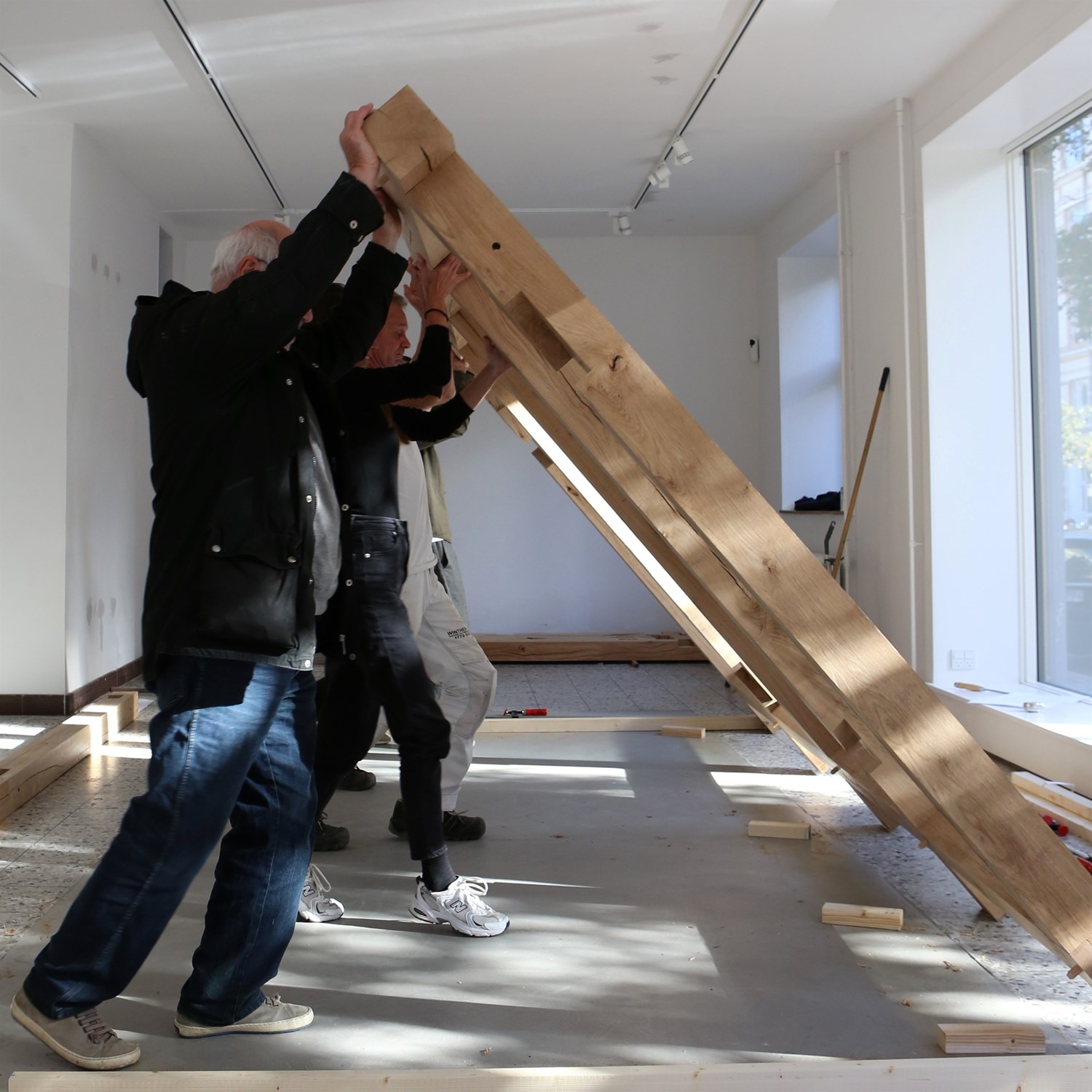

​Rejsning af en trækonstruktion. Vi har tildannet en tømmerkonstruktion på vores tømrerværksted i Frederiksværk.

Her bliver trækonstruktionen samlet og rejst. Det er en bindingsværkskonstruktion og der er udført træsamlinger i deres reneste form: Tømmersamlinger hvor der kun indgår træ. Konstruktionen har vi lavet til en udstilling af tegnestuen Thi Dencker. Vi er glade for at Linda og Mikkel fra tegnestuen inviteret os med i projektet. Arkitekt Søren Vadstrup også en del af projektet. Forud for tømrerarbejdet har tømmerkonstruktionen og de mange træforbindelser har været diskuteret. Det har været en spændende. Grundlæggende handler det om at lade sig inspirere af fortiden. Hvis man i fortiden har haft succes med at udføre bindingsværkskonstruktioner med en bestemt type samlinger, så er det nærliggende at spørge om vi kan gøre det samme i dag? Der er ikke valgt tapsamlinger til bindingsværkskonstruktionen. Før den type af træsamling blev almindelige på Sjælland, blev der, ifølge Søren Vadstrup, opført tømmerkonstruktioner, udelukkende ved brug af bladsamlinger, overskramninger og kæmninger, hvilket arkitekterne her har ladet sig inspirere af. Tegnestuen, Søren og os deler en fælles fascination af de traditionelle tømmersamlinger. Vi mener de bør have en ny chance. Vi håber at en traditionel tømmersamling kan blive et naturligt valg ved opførelse af nye trækonstruktioner. Bemærk at tømmeret er høvlet. Det er gjort fordi det effektiviserer tildannelsen. For traditionelt bindingsværkstømmer er tømmeret savskåret eller endda øksehugget. Dimensionen variere og udførelsen af en samling på et stykke tømmer er afhængigt af det stykke tømmer det skal samles med. Ud over varierende dimension, kan der også være bomkanter der skal tages hensyn til. Ved at udføre bindingsværk af høvlet tømmer falder kompleksiteten. Billederne i dette opslag er taget af Thi Dencker arkitekter, @thidencker. Ved rejsning deltog både tegnestuen og @sorenvadstrup​

Læs mere om Trækonstruktioner - Vores håndværk - Traditionelle tømmersamlinger
