Traditionelle tømmersamlinger

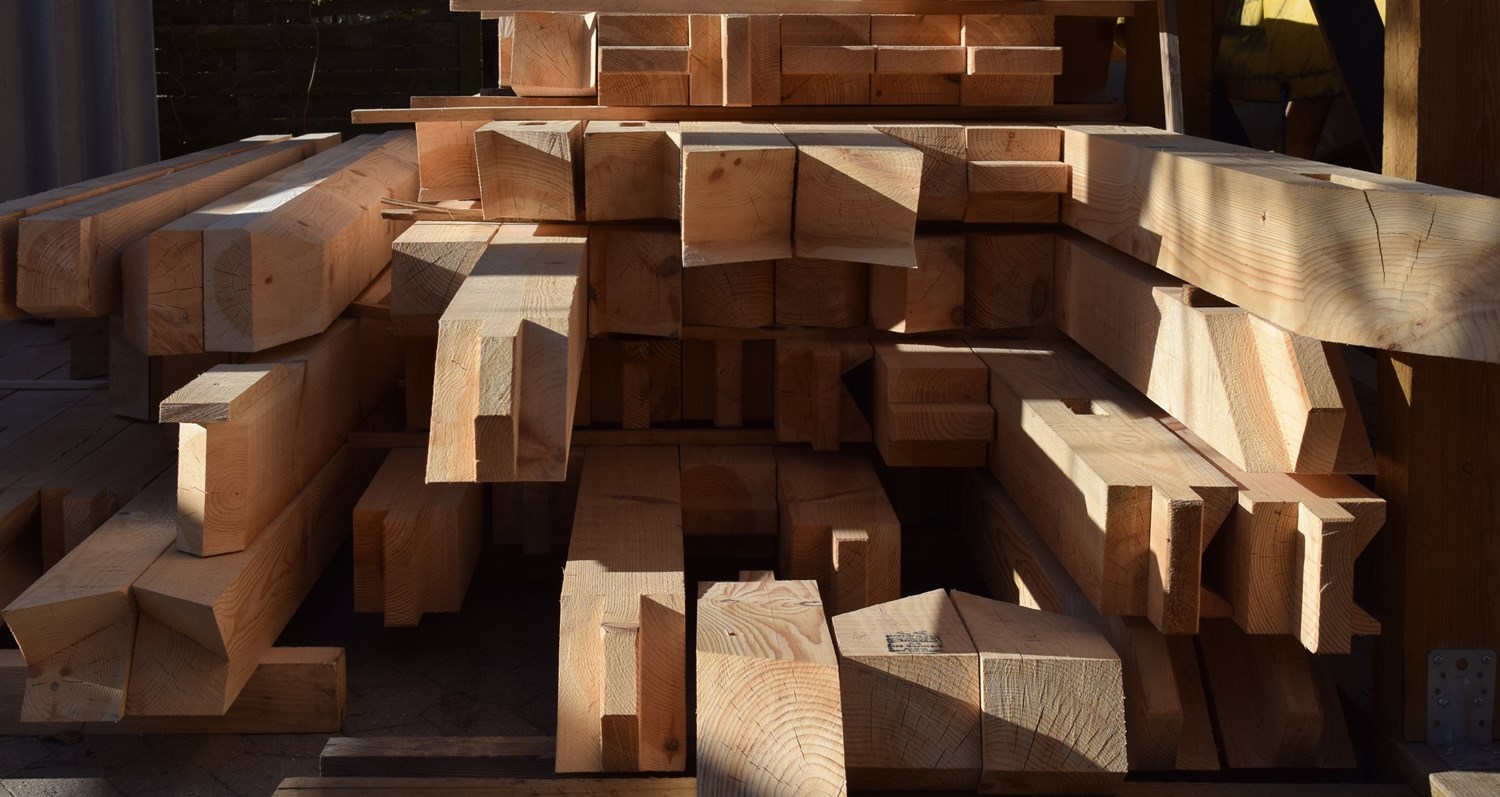

Tildannelse af tagkonstruktioner med traditionelle tømmersamlinger. Der er​ til opgaven anvendt tømmer af pommersk fyr. Her diverse spær klar til afhentning fra tømmerpladsen.

Læs mere om tagkonstruktioner

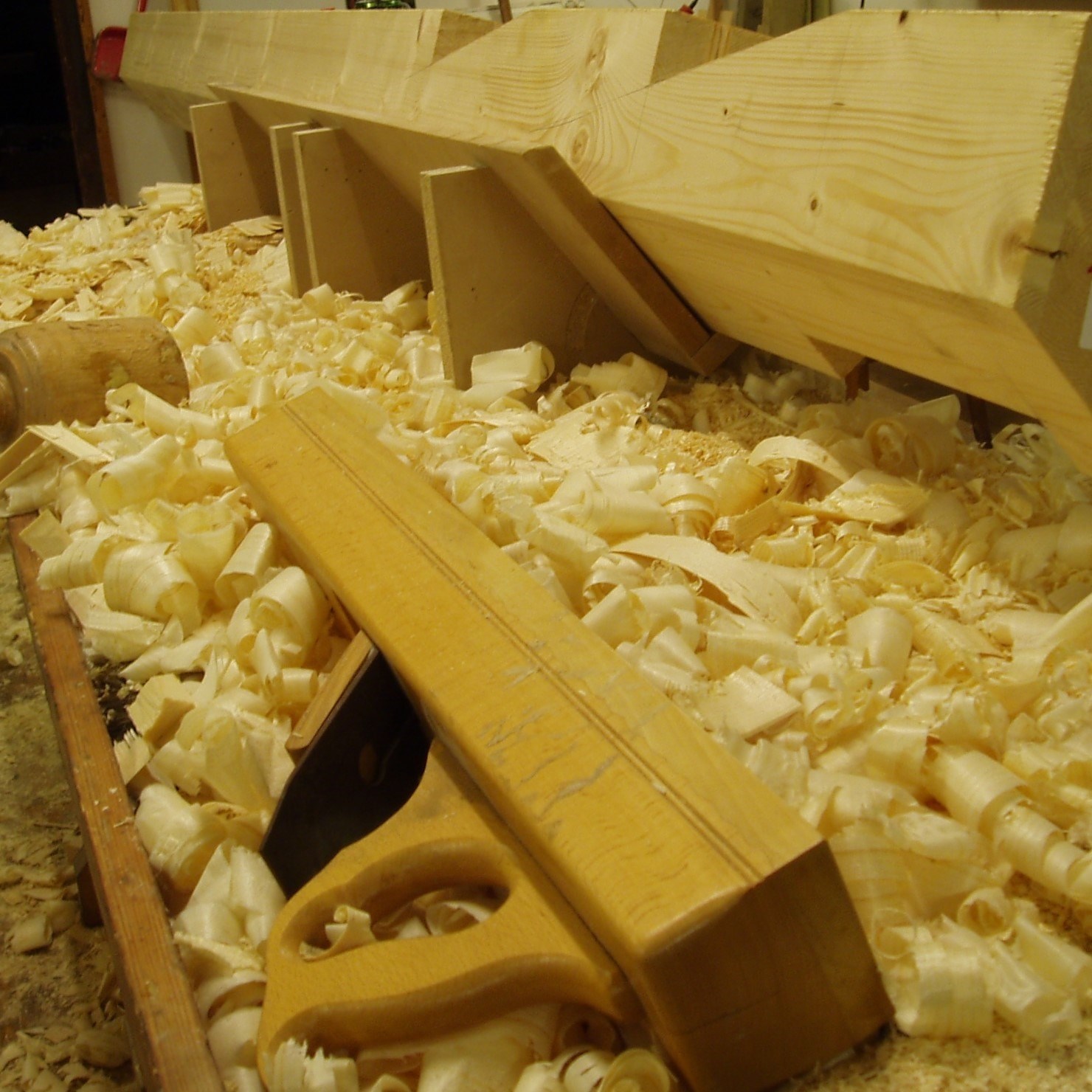

En 5 kantet stolpe til en kraftig tømmerkonstruktion med traditionelle tømmersamlinger. ​En tømrersvend har haft gang i en lidt større høvl, rubanken. Høvlbænken svømmer i høvlespåner.

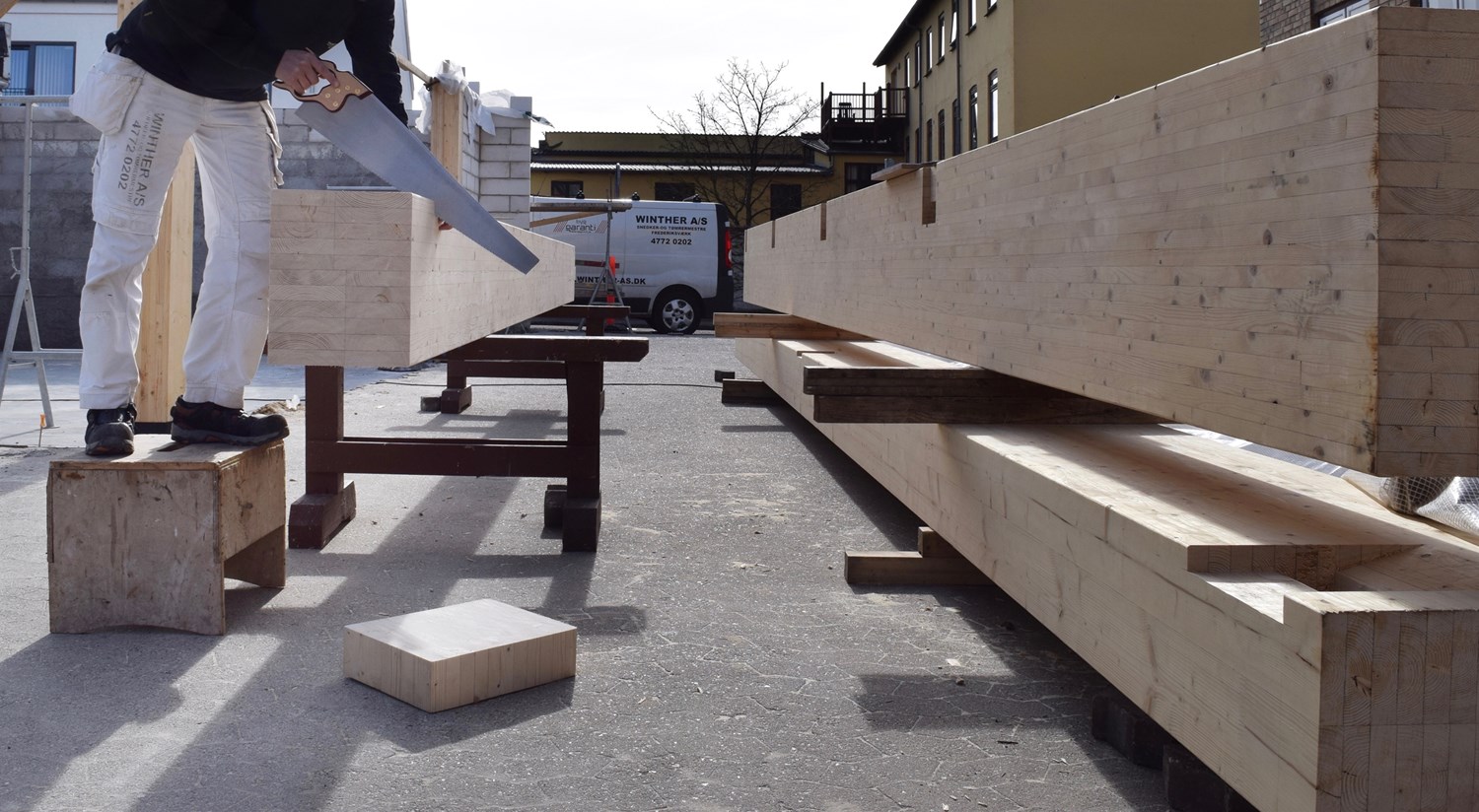

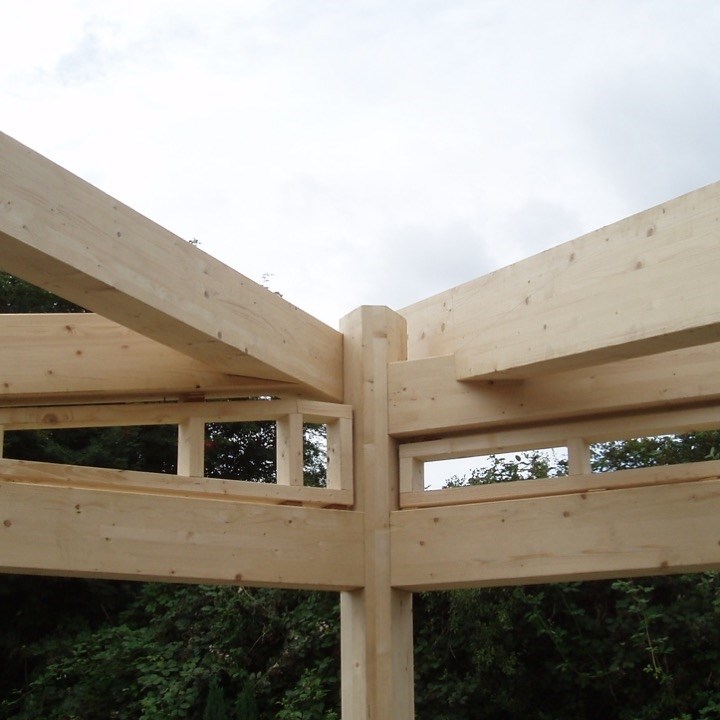

En større limtrækonstruktion udføres med traditionelle tømmersamlinger. ​Her er en tømrer igang med fugssvansen.

Læs mere om limtræ i vores træsektion.

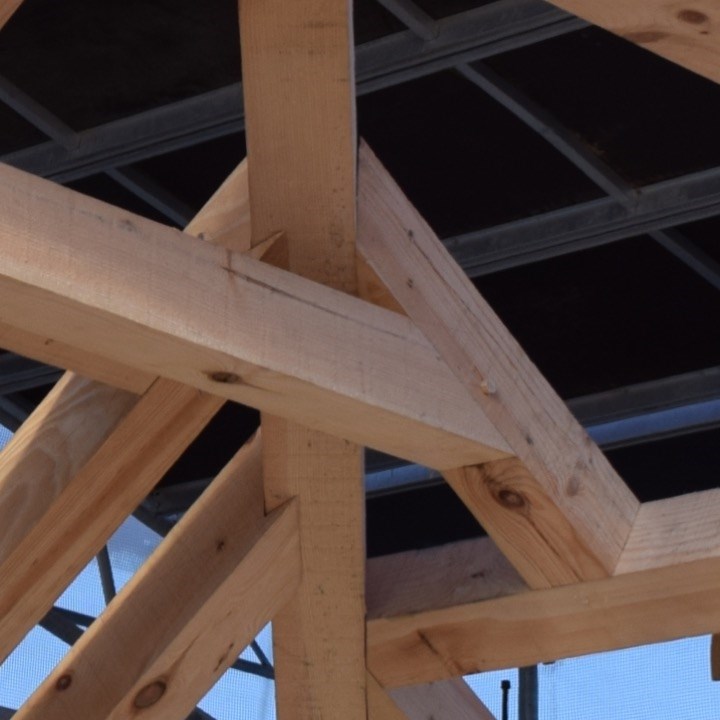

Ny tagkonstruktion i fuldtømmer af pommersk fyr udføres med traditionelle tømmersamlinger. ​Her er et knudepunkt med gratspær, stikspær med underklo, hanebåndspær og udveksling udført med tapsamlinger

​

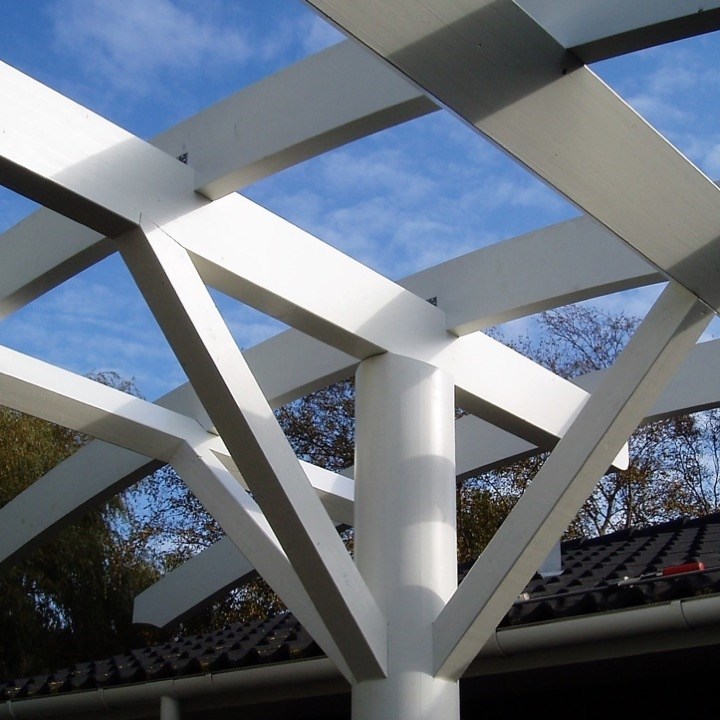

Overdækket terrasse udført i limtræ med traditionelle tømmersamlinger. ​På billedet ses et knudepunkt i trækonstruktionen med en rund søjle, skråbånd, åse og buede spær.

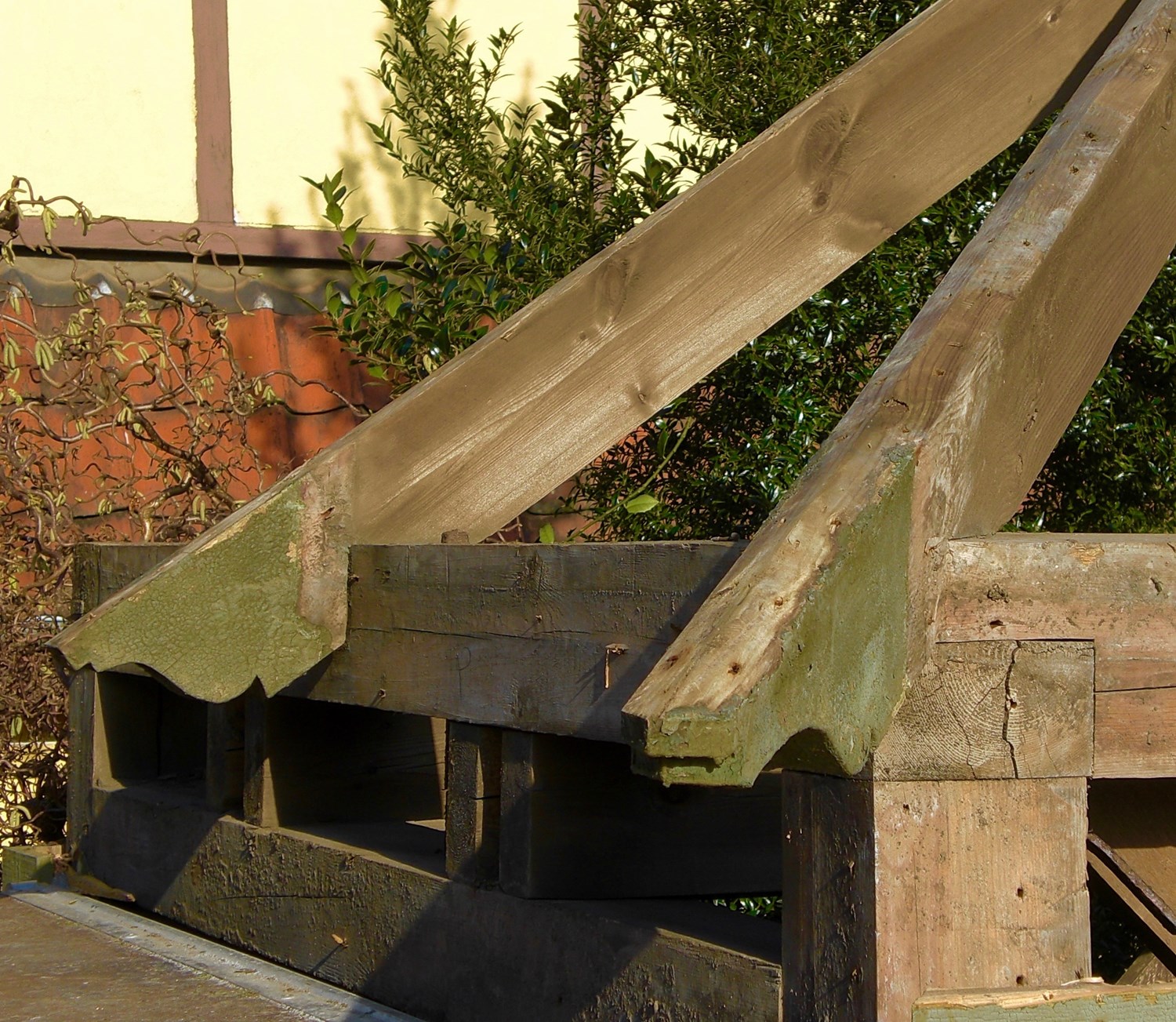

Restaurering af tagkonstruktion med traditionelle tømmersamlinger. ​Den gamle tagkonstruktion udført med traditionelle tømmersamlinger og smukt udført tagfod er i fin stand og oser en god stemning.

Trækonstruktion i limtræ samlet med traditionelle tømmersamlinger. Her et komplekst knudepunkt med bla​. en femkantet søjle, en kel og en underklo.

Dobbeltskråt hjørneblad. Tømmer af pommersk fyr bruges til den bærende trækonstruktion for div terrasseinventar.

​Tømmerkonstruktionen samles med traditionelle tømmersamlinger. Tømmeret er tørt og kvartskåret. Det er høvlet ned fra en overdimension, så andelen af kærnetræ, for det i forvejen meget fede tømmer, øges til tæt på 100%.

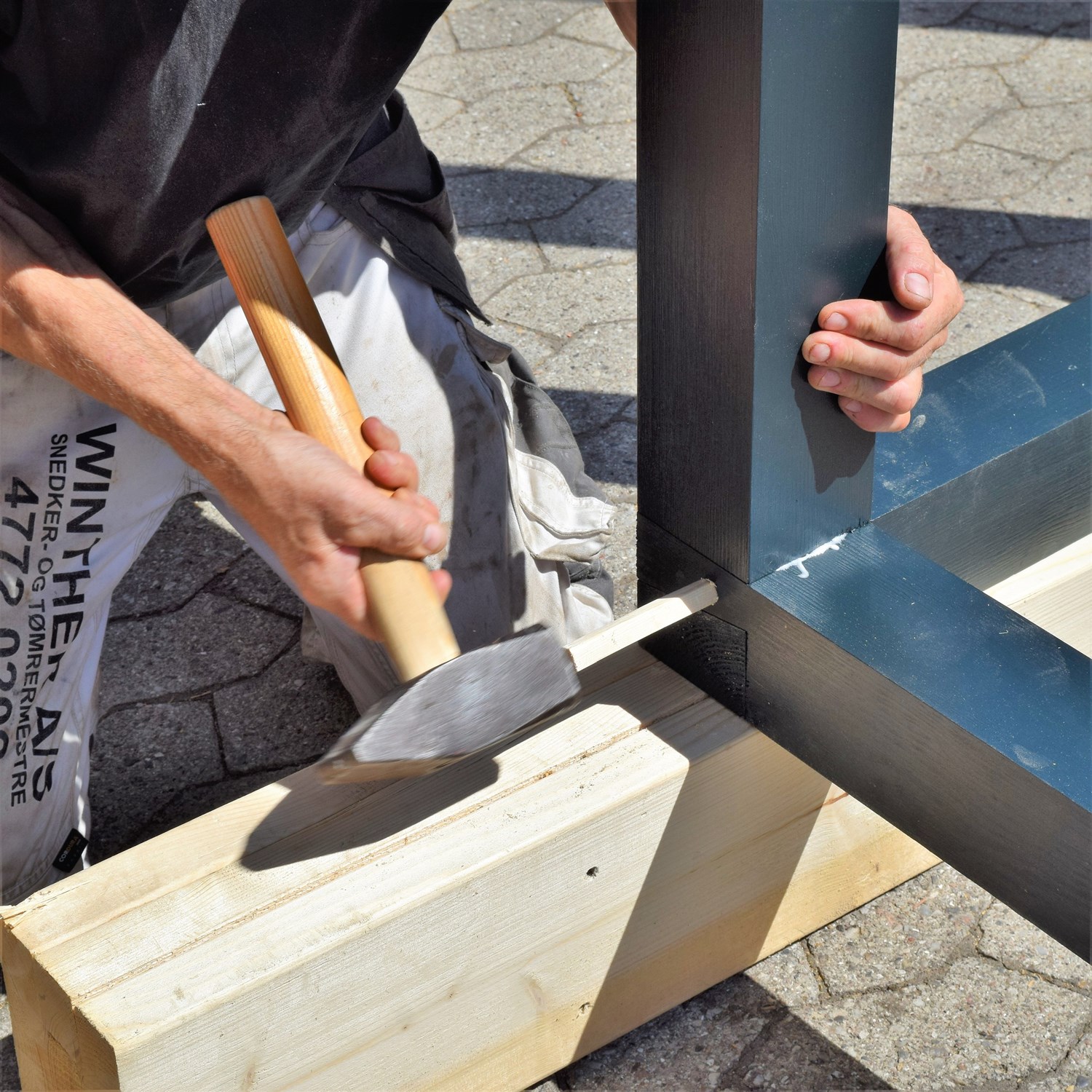

Tømrersvend svinger hammeren og slår en trænagle i ved samling af en traditionel tømmersamling.

​Det er en hjørnesamling hvor der er anvendt dobbeltskråt hjørneblad og stolpen er tappet ind i bladsamlingen. Der anvendes en straffet tap, da den sidder yderligt (tappens bredde er kun 2/3 af stolpens dimension). Ved samling smøres tap og taphul med oksetalg, hvorved friktionen reduceres og arbejdet lettes. Den hvide plamage er lidt oksetalg. Tømmerkonstruktionen er den bærende trækonstruktion til et espalier (det vender her på hovedet).

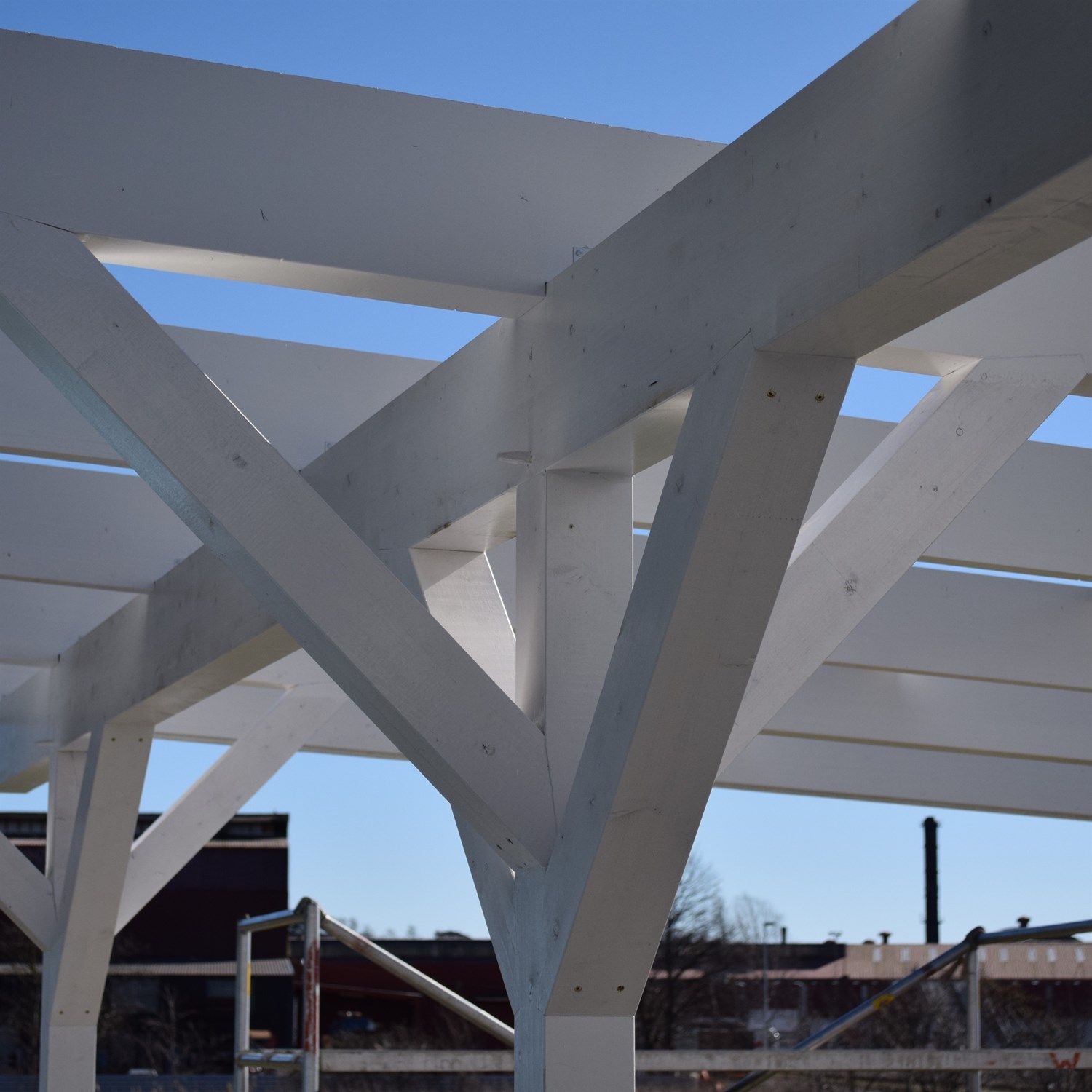

Dragerværk. Tømmerkonstruktionen stabiliseres af skråbånd hvor kræfterne overføres ved kontaktryk via tømmersamlingernes forsatser.

​Knudepunktet med en stolpe og to krydsende bjælker forbundet med kopbånd i begge retninger er en klassiker inden for tømrerhåndværket og benævnes en kongestol.

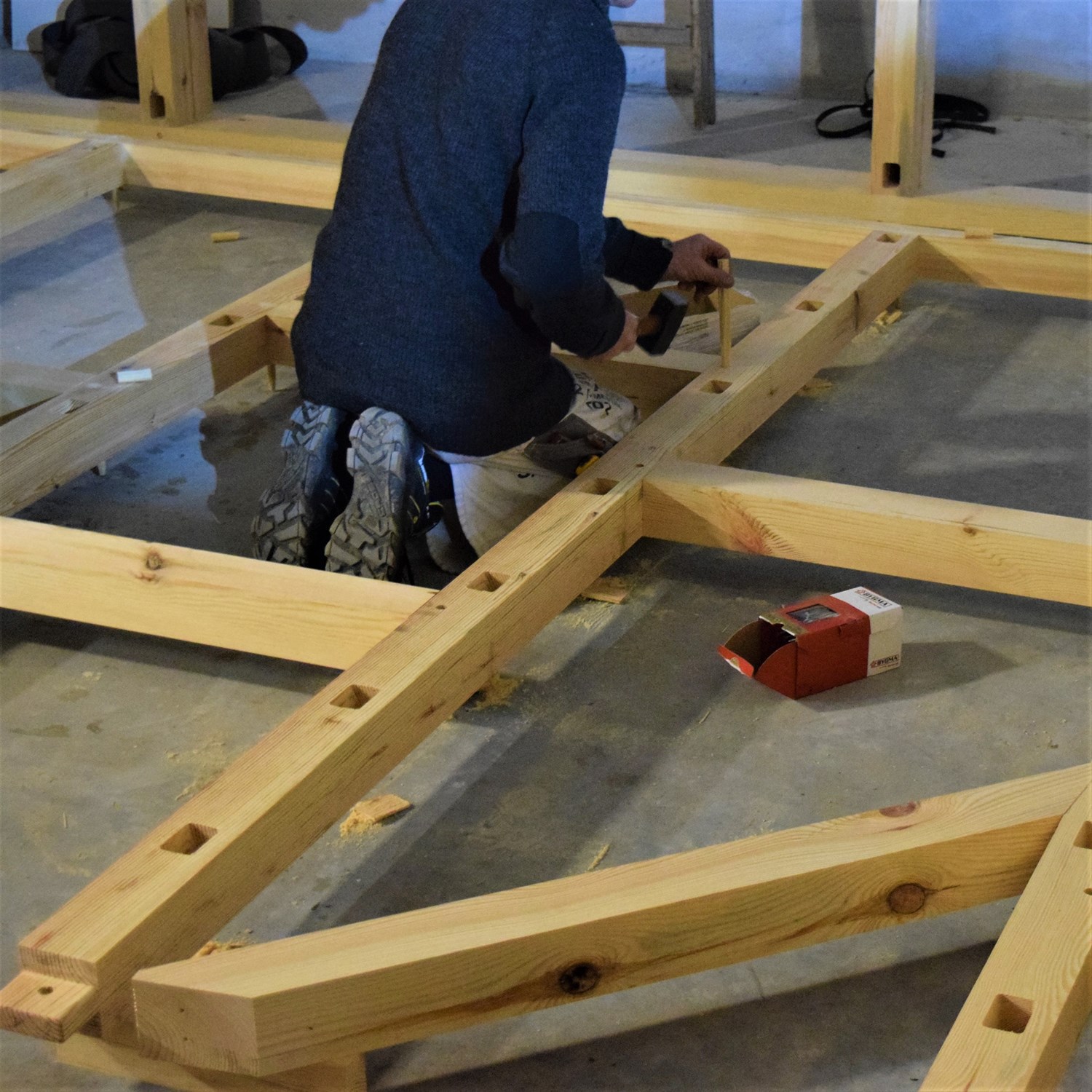

Samling af bindingsværk.

En tømrersvend slår trænagler i en trækonstruktion samlet med traditionelle tømmersamlinger. I situationer som denne ser tømrerarbejde ikke kun spændende ud, det lyder også godt! Vi anvender kvartskåret tømmer af pommersk fyr. Det er hjemtaget skaltørt og har herefter lageret i 3 år, men har ikke en revne. Ofte er sagen den, at det tømmer der forhandles er vådt eller revnet. Det er ikke altid et problem, men hvis det ønskes undgået, er løsningen kvartskåret tømmer, også kaldet marvskåret eller mere teknisk går under betegnelsen 4xloc.

​En ​smuk​ trækonstruktion samlet med traditionelle tømmersamlinger er rejst.

Bemærk den udkragede del af trækonstruktionen med ornamenteret tømmer. De mange kopbånd (også kaldet hjørnebånd eller skråbånd) er udført med forsats. De mange træstolper og løsholter er tappet sammen. Hver tapsamling holdes sammen af en trænagle. Vi har stukket over 100 trænagler til de mange tapsamlinger. At udføre trækonstruktioner samlet med traditionelle træsamlinger er tømrerarbejde vi holder af. Når udgangspunktet, som her, er tømmer af kvartskåret pommersk fyrretræ, så kan man godt føle sig lidt privilegeret.

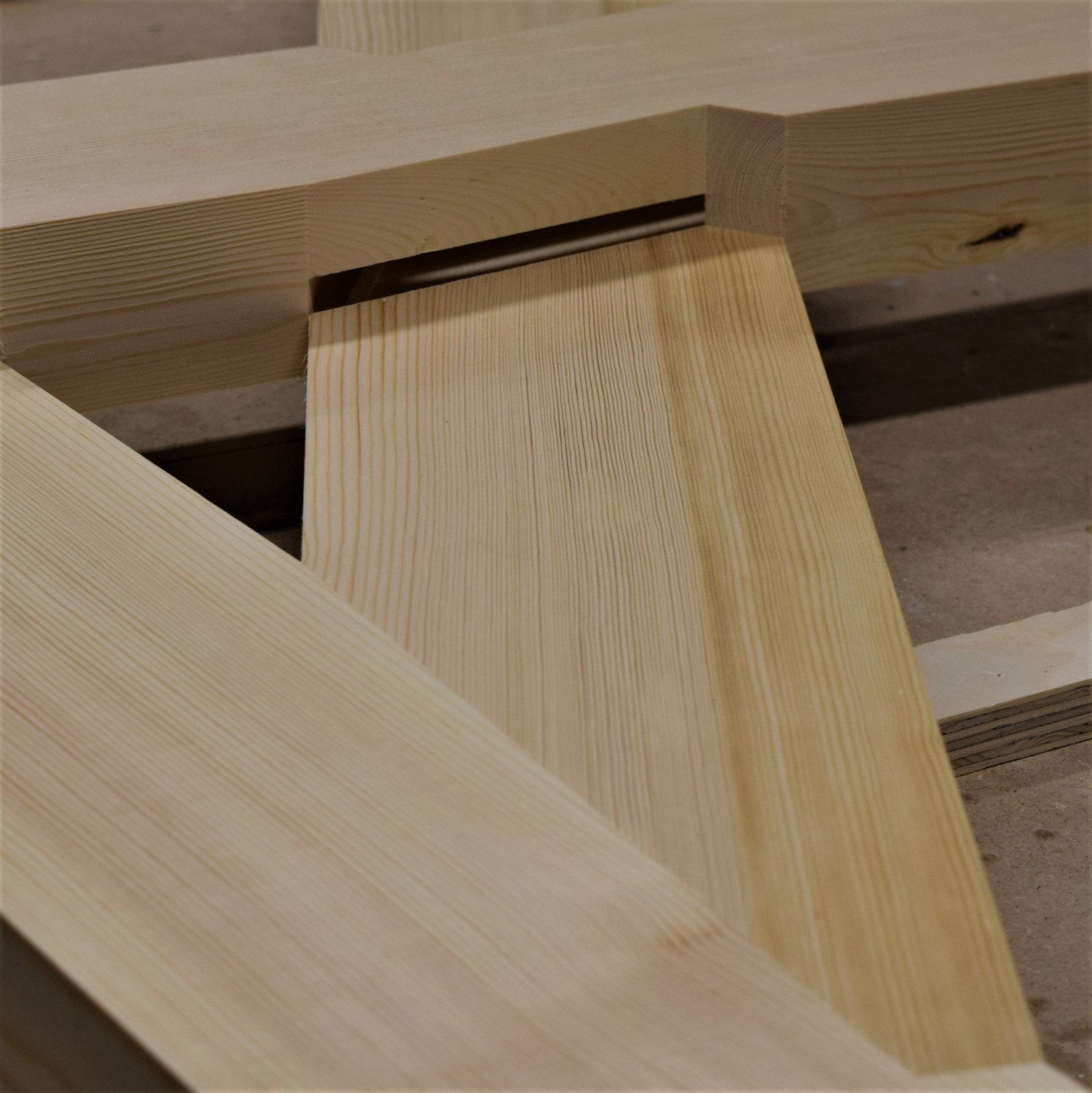

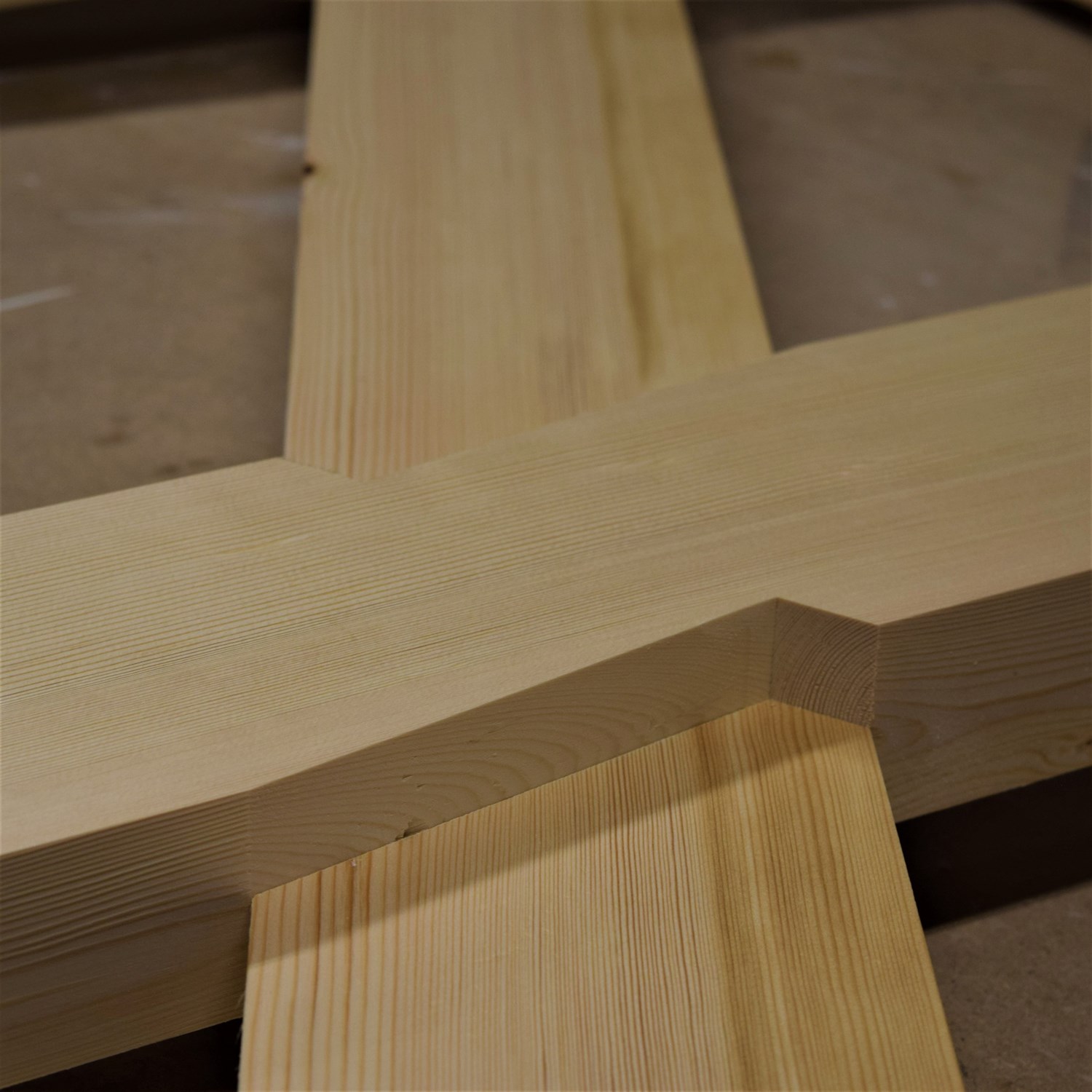

​Skrå​ overskramning​ med​ forsats, en traditionel tømmersamling.

Denne smukke træsamling bruges typisk hvor en skrå afstivning krydser en vandretliggende stykke tømmer. De to stykker træ skrammes over hinanden halvt om halvt. Forsatsen sikre en god kraftoverføring.

​Et spændende knudepunkt i en trækonstruktion byder på flere fine træsamlinger.

Et skråbånd sørger for afstivning af trækonstruktionen. I situationen på det aktuelle foto krydser den indsatte skråstiver en løsholt. Skråbåndet skal optage tryk, og i begge ender af skråbåndet udføres en skrå forsats for overførelse af trykkraften. Det er en meget enkelt men effektiv træsamling. Ved mødet mellem den skrå afstivning og løsholt er der udført en skrå overskramning med forsats. Overskramningen er udført halvt om halvt, men forsatsen er gennemgående. Pointen med den gennemgående forsats er at undgå en excentrisk kraftoverførelse i træsamlingen, som af natur medfører vridning. Traditionelt træhåndværk med de gamle træsamlinger kan noget. De fungerer og træsamlingerne ser smukke ud. I de gamle træforbindelser overføres kræfterne ofte alene træ mod træ. Læs mere om traditionelt tømrerarbejde

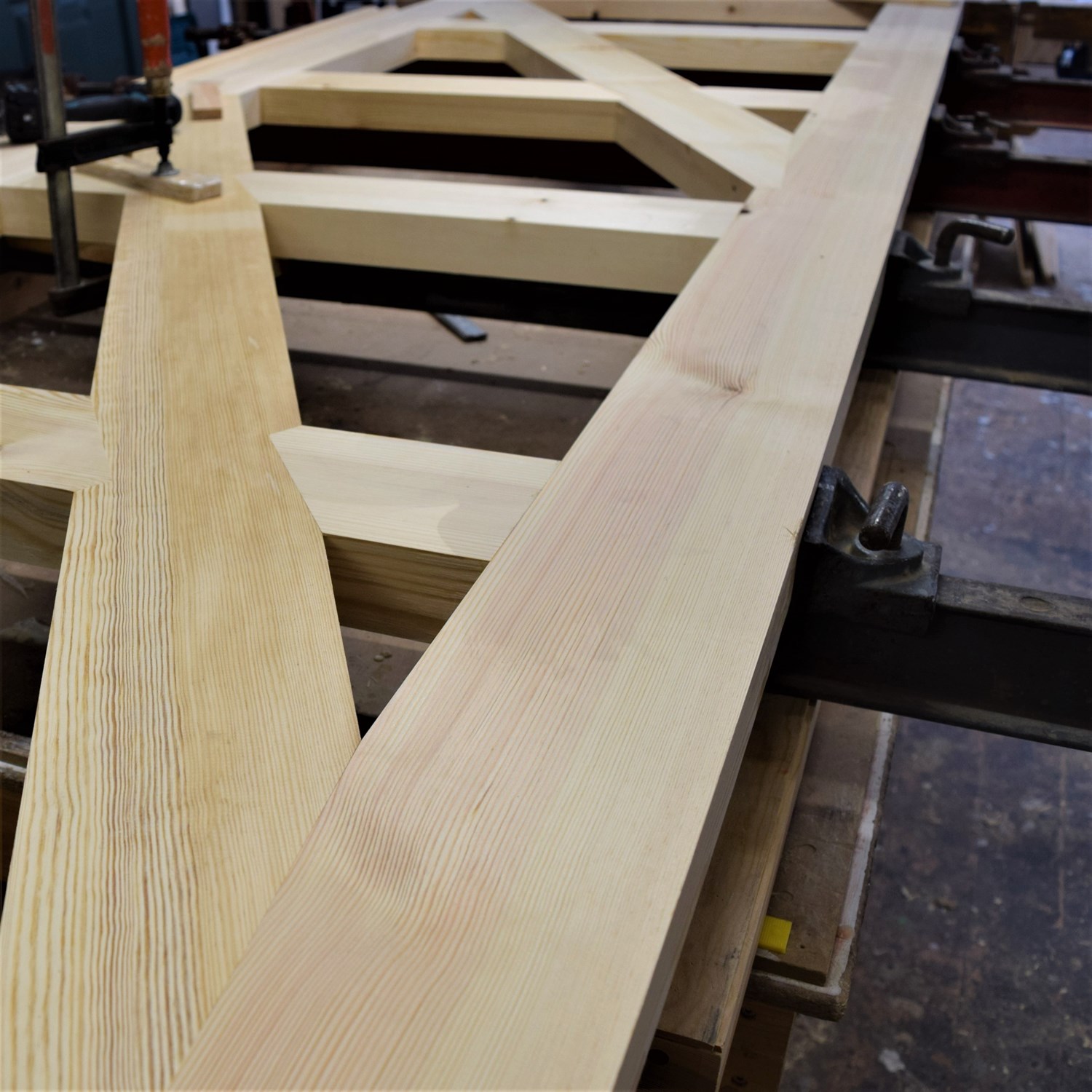

​Samling af høj revleport. Den bredeste af af de to portrammer i en dobbeltport samles.

Ofte består den bærende trækonstruktion i en portramme kun af vandrette revler og skråbånd. Her udføres portrammen efter samme konstruktionsprincip som var det en stor dør, men afstivet som en revlekonstruktion. Den skal ende med at beslås med hamborghængsler og låsekasse. Derfor udføres portens rammekonstruktion også med lodrette rammestykker. De vandrette rammestykker, revlerne, er tappet ind i siderammestykkerne. De mange tapsamlinger er limet. Samlingen mellem skråstiver og hvert siderammestykke udføres med skrå forsats og limes ikke. Hvor skråbåndet krydser et vandret rammestykke er der udført skrå overskramning med forsats. Denne træsamling limes heller ikke. Årsagen er at ved alle træsamlinger med forsats, skal kræfterne overføres ved kontakttryk i forsatsen. Man kunne måske være fristet af at lime alle samlingerne, for at gøre det ”ekstra godt”, men derved risikeres det at træsamlingerne ikke virker som de er tiltænkt, og kræfterne bliver overført i limfugerne og ikke ved kontakttryk, som det er meningen. Ved ikke at lime, fungere træsamlingerne med forsats som de at tiltænkt. Bemærk hvordan der er 2 skråbånd, det ene over det andet. Ofte har man bare en enkelt skråafstivning fra det nedre hængselhjørne til det øvre frie hjørne. Rammekonstruktionen her er høj i forhold til bredden, hvorfor der er valgt en løsning med to skråbånd. Læs mere om revledøre - specialfremstillede porte og låger - vores håndværk

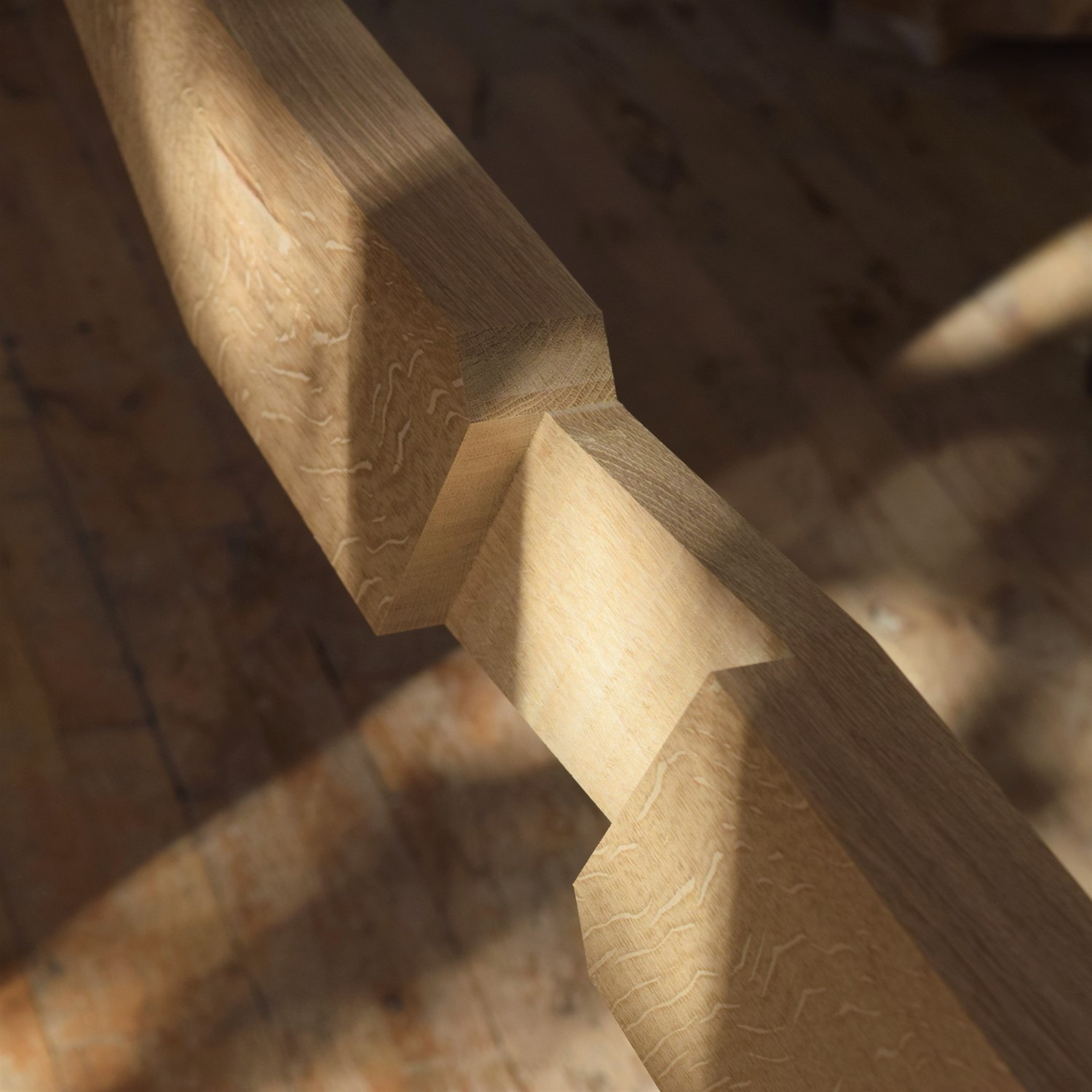

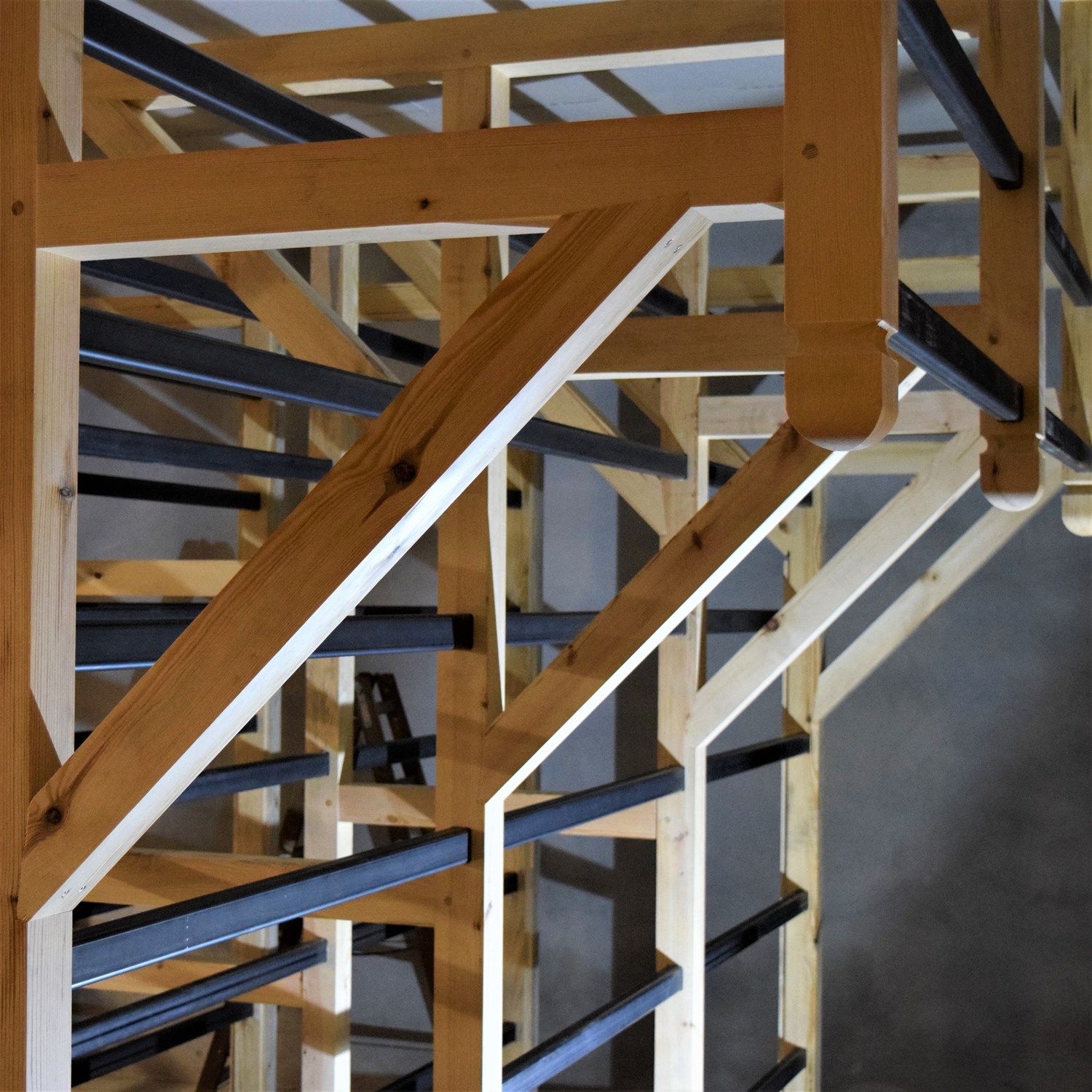

Skråbånd med traditionelle tømmersamlinger. Skråbåndet skal stabilisere en spændende trækonstruktion.

For enden er udført en skrå forsats. Det kraftige skråbånd vil krydse flere løsholter og for hver skæring udføres en skrå overskramning med forsats. Traditionelt tømrerarbejde udført i spejlskåret egetræ, med et væld af marvstråler, tager sig smukt ud i lyset fra en lavt hængende sol.​ Læs mere om traditionelle tømrerarbejde

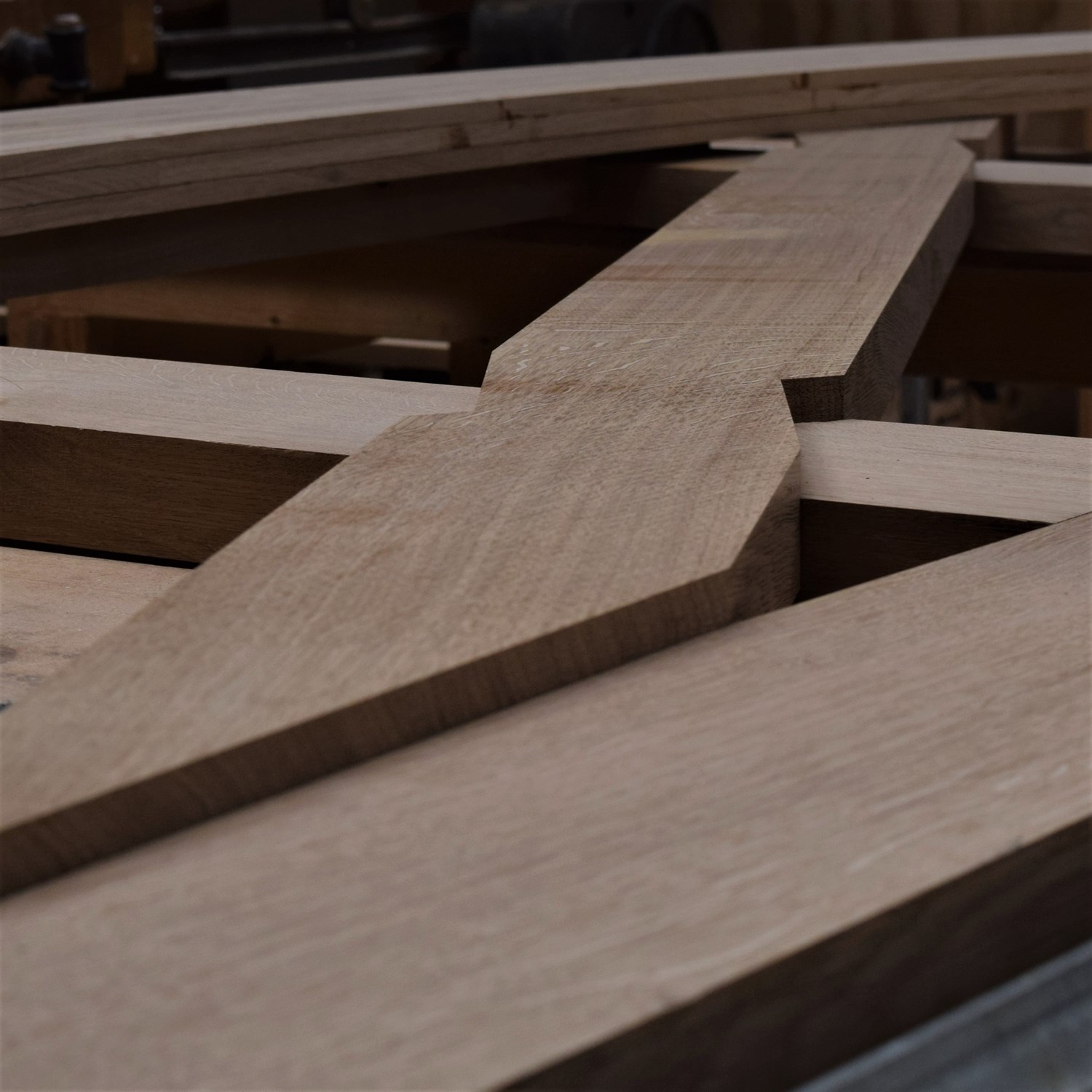

Egetræskonstruktioner udført med traditionelle tømmersamlinger. Det kontrolleres at udførte træsamlinger passer.

Et skråbånd i en egetræskonstruktion krydser to løsholter. Her er der udført en skrå overskramning med forsats. I begge ender af skråbåndet er der udført en skrå forsats. Læs mere om traditionelt tømrerarbejde

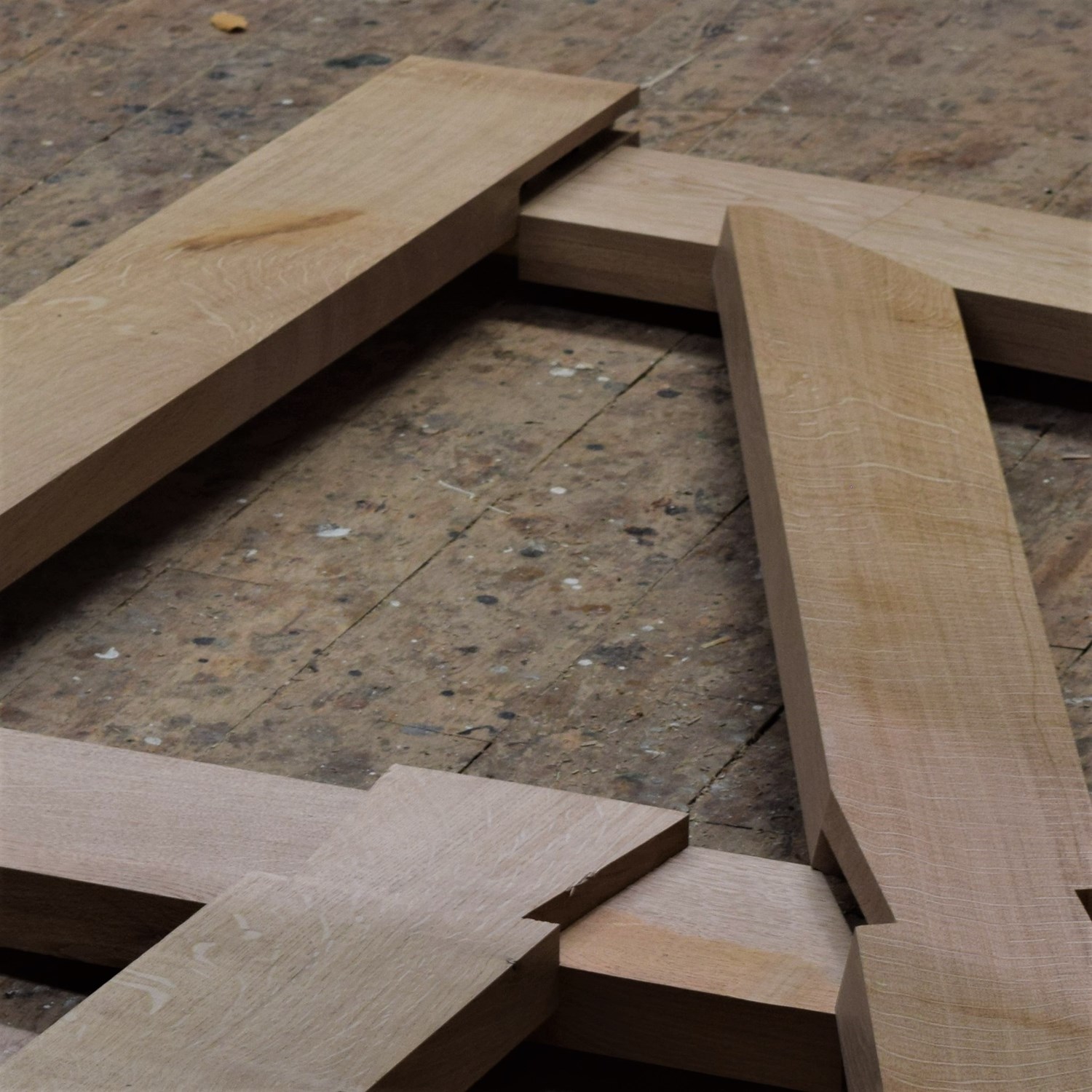

Tømmersamlinger. En egetræskonstruktion er ved at være færdig, og klar til samling. På billede ses flere fine tømmersamlinger.

Der er udført en svalehalesamling ved samling mellem et lodret stykke og et vandret stykke. Der ses også et skråbånd med skrå forsats i enden og der er udført en skrå overskramning med forsats hvor skråbåndet krydser det vandrette stykke. Et stykke spændende tømrerarbejde tager form på vores tømrerværksted i Frederiksværk, Halsnæs. Den fine trækonstruktion udføres i spejlskåret europæisk eg.

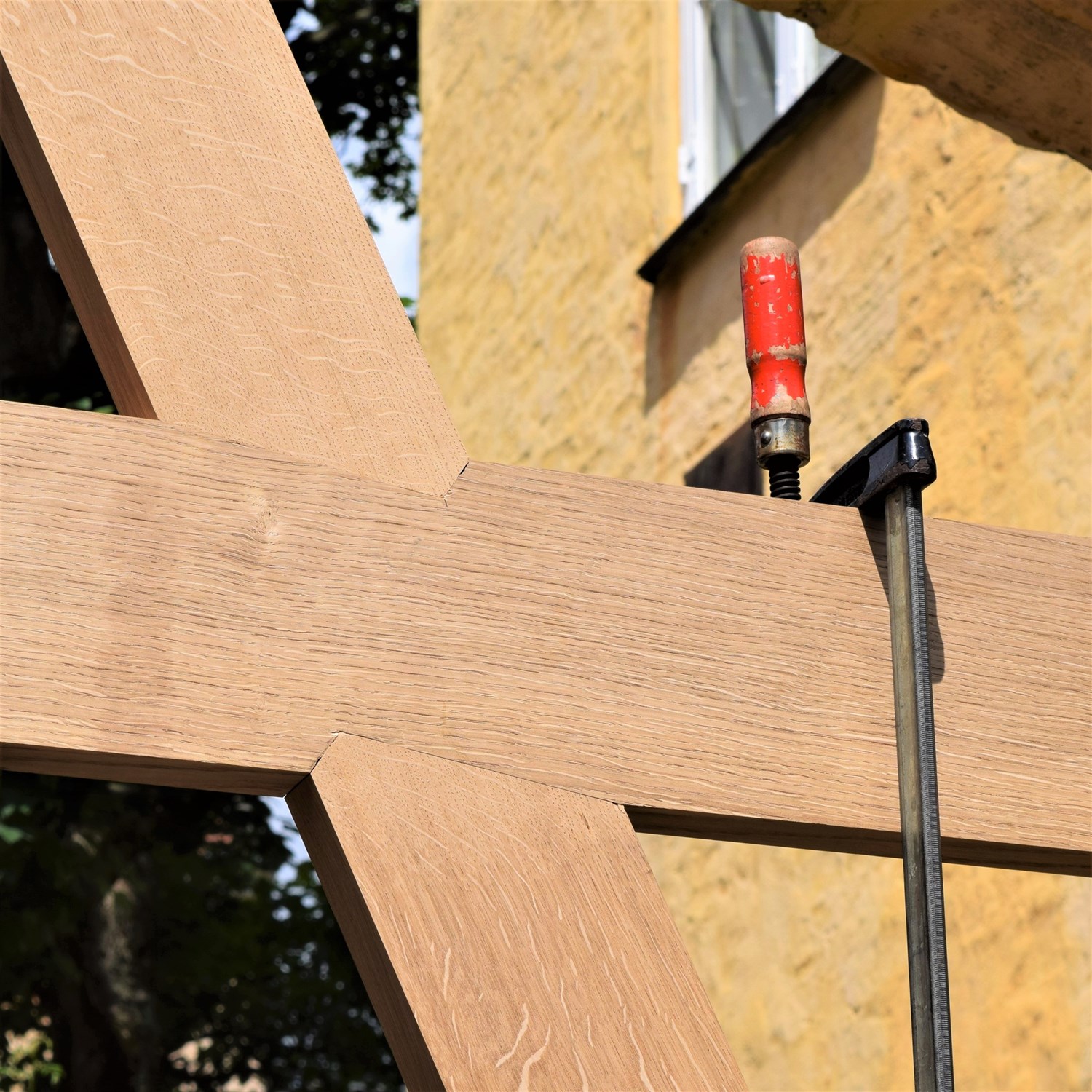

Skrå overskramning med forsats. En traditionel tømmersamling der er et godt eksempel på en træsamling hvor kræfterne overføres ved kontakttryk.

Der indgår hverken stål eller lim i denne træforbindelse.
Et stykke veludført tømrerarbejde tager sig godt ud i sommervejret. Egetræskonstruktionen er udført i spejlskåret europæisk egetræ. Læs mere om tømrerarbejde

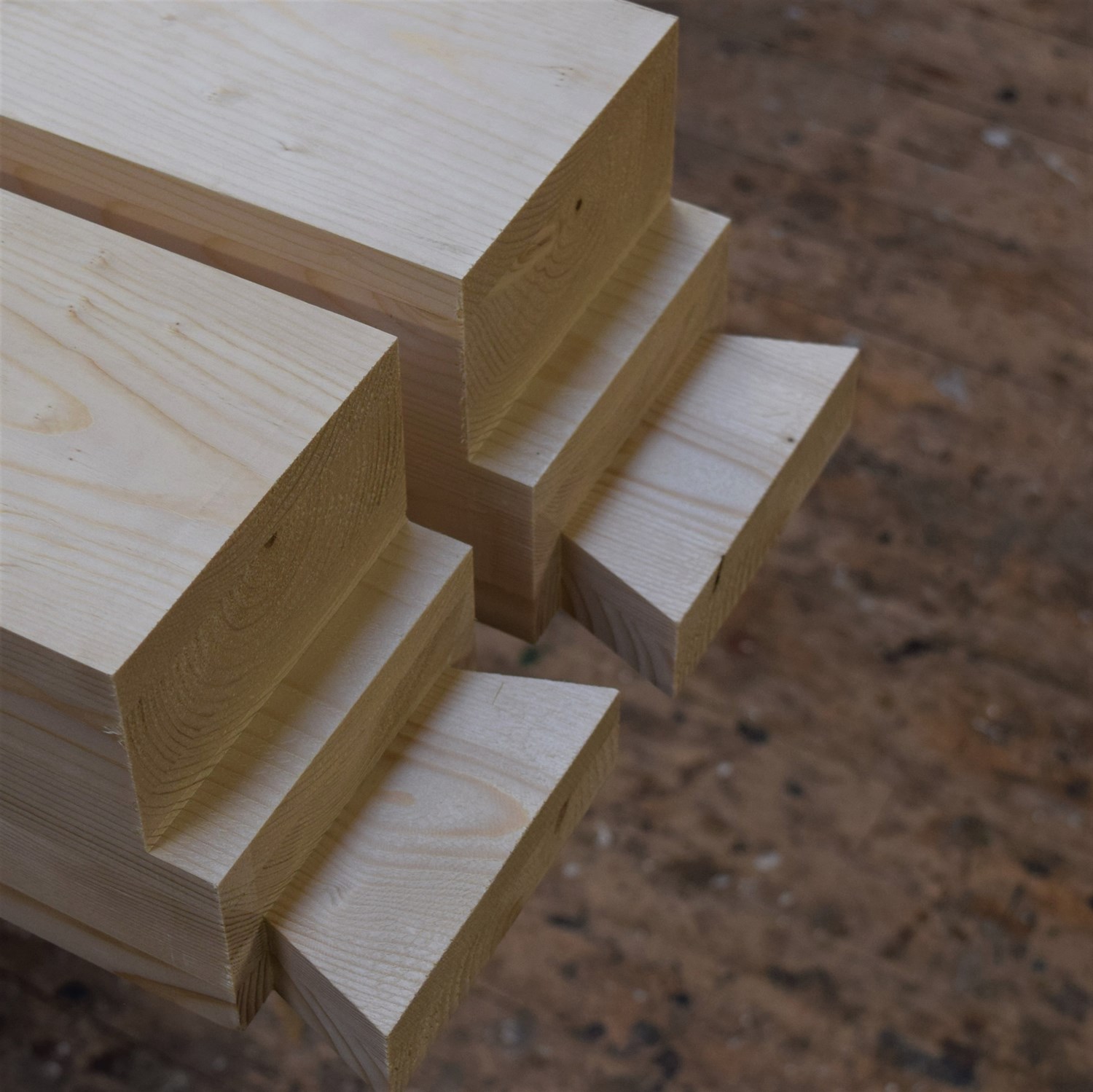

Traditionel træsamling. Her en svalehalesamling med bærebryst. Svalehalen indgår i mange træsamlinger og her er den brugt i en traditionel tømmersamling.

​Svalehalesamlingen kan både udføres med eller uden bærebryst. Her er træsamlingen udført med bærebryst. Formålet med at inkludere bærebrystet i denne træforbindelse, er at overføre last fra det ene stykke tømmer til det andet, vinkelret på konstruktionsplanet. Tømrerarbejdet udfører vi på vores tømrerværksted i Frederiksværk. Læs mere om tømrerarbejde

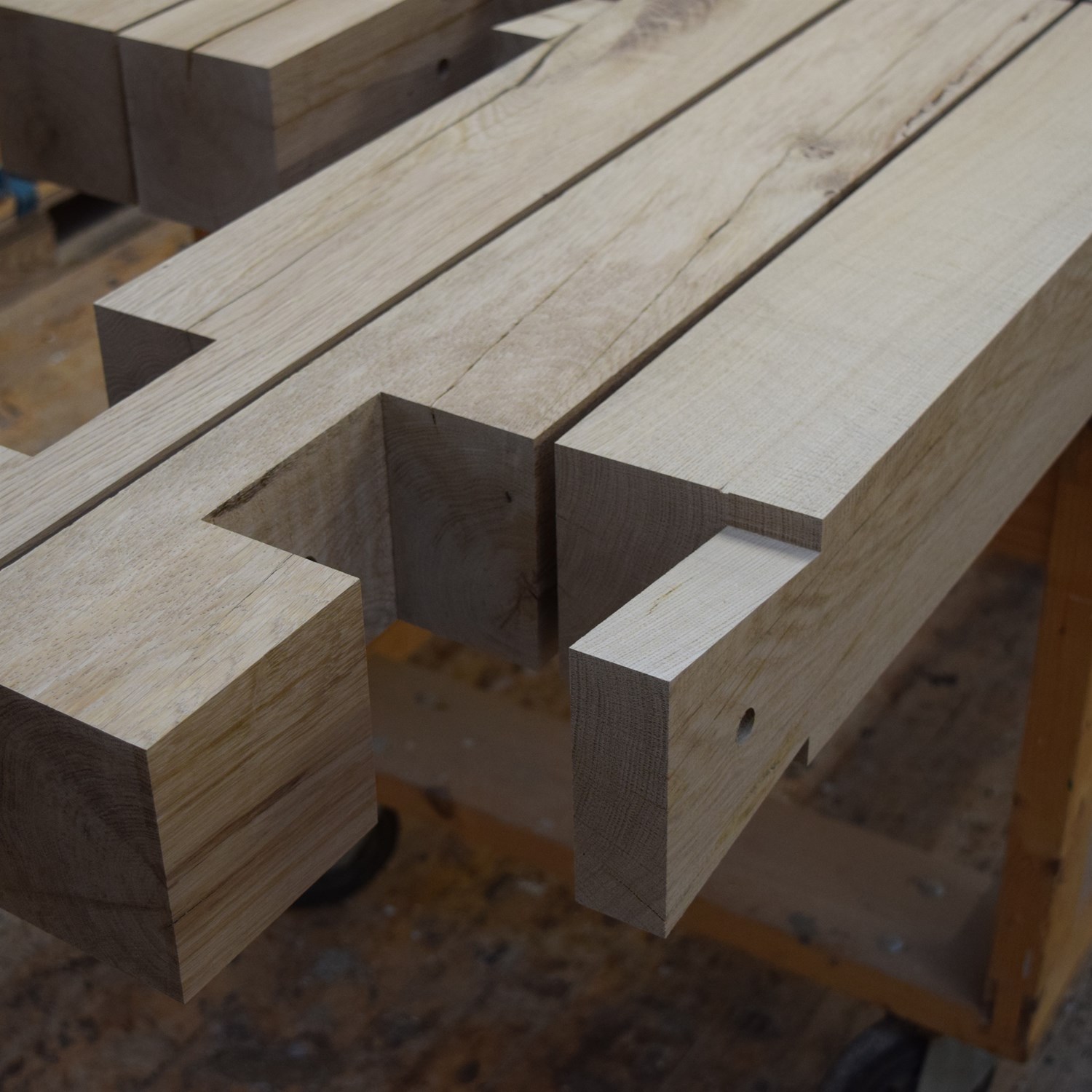

​Vi er her ved at tildanne tømmer til en bindingsværkskonstruktion.

Det sker i et samarbejde med de to arkitekter Linda og Mikkel fra tegnestuen @thidencker samt arkitekt og lektor Søren Vadstrup, @sorenvadstrup

Mange, inklusiv os selv på tømrerværkstedet, tænker først og fremmest på tapsamlinger i forbindelse med bindingsværk. Projektet søger dog at opføre bindingsværk ved brug af variationer af bladsamlinger og kæmninger/overskramninger. Formålet er ikke restaurering, men nybyggeri. Vi håber at kunne inspirere til nybyggeri, hvor de bærende konstruktioner helt bliver i træ, uden brug af stål. Her er de traditionelle tømmersamlinger helt centrale. På billedet ses en overskramning og en svalehalesamling.

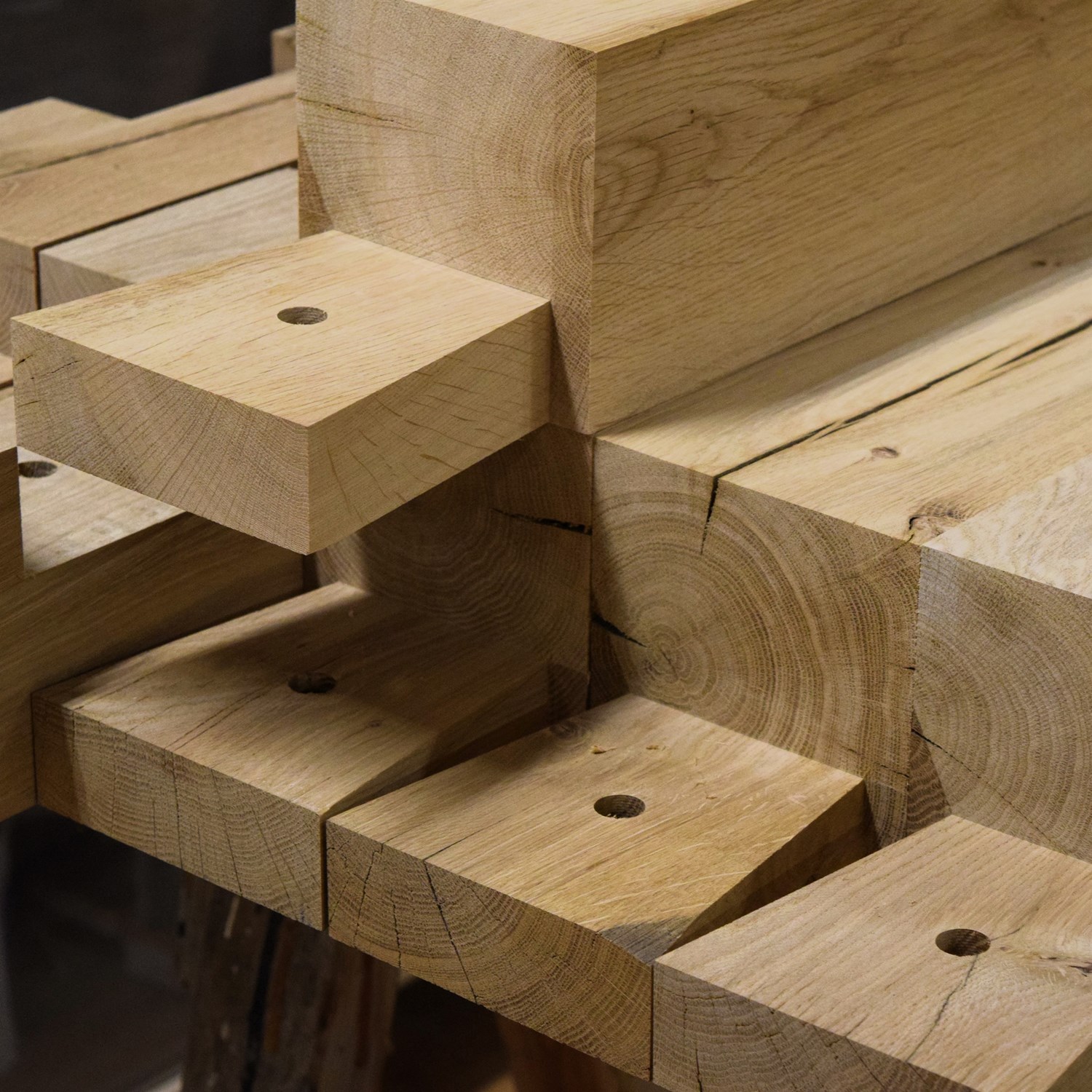

Tømmersamling, svalehaleblad som tværsamling. Vi er her i gang med at tildanne en tømmerkonstruktion i egetræ på vores tømrerværksted i Frederiksværk.

Trækonstruktionen udføres i lagret tømmer og samles udelukkende ved brug af traditionelle tømmersamlinger.
For flere af konstruktionens tværsamlinger udføres der svalehalesamlinger. Træsamlingen er en bladsamling. Bladsamlinger kan udføres i flere varianter. I modsætning til det lige blad, kan svalehalebladet overføre træk. For at træforbindelsen virker efter hensigten, skal den være tæt. Her spiller tømmerets fugtighed en rolle. En træsamling kan være nok så veludført, men hvis træet er fugtigt ved udførelsen vil samlingen åbne sig når tømmeret tørrer ud. Dette gælder særligt for træsamlinger med skrå snit, som svalehalesamlingen. Egetræstømmeret der anvendes til denne opgave er vellagret. Det interessante tømrerarbejde udføres i samarbejde med arkitekt @sorenvadstrup og tegnestuen @thidencker

Læs mere om vores Håndværk - Tømrerarbejde

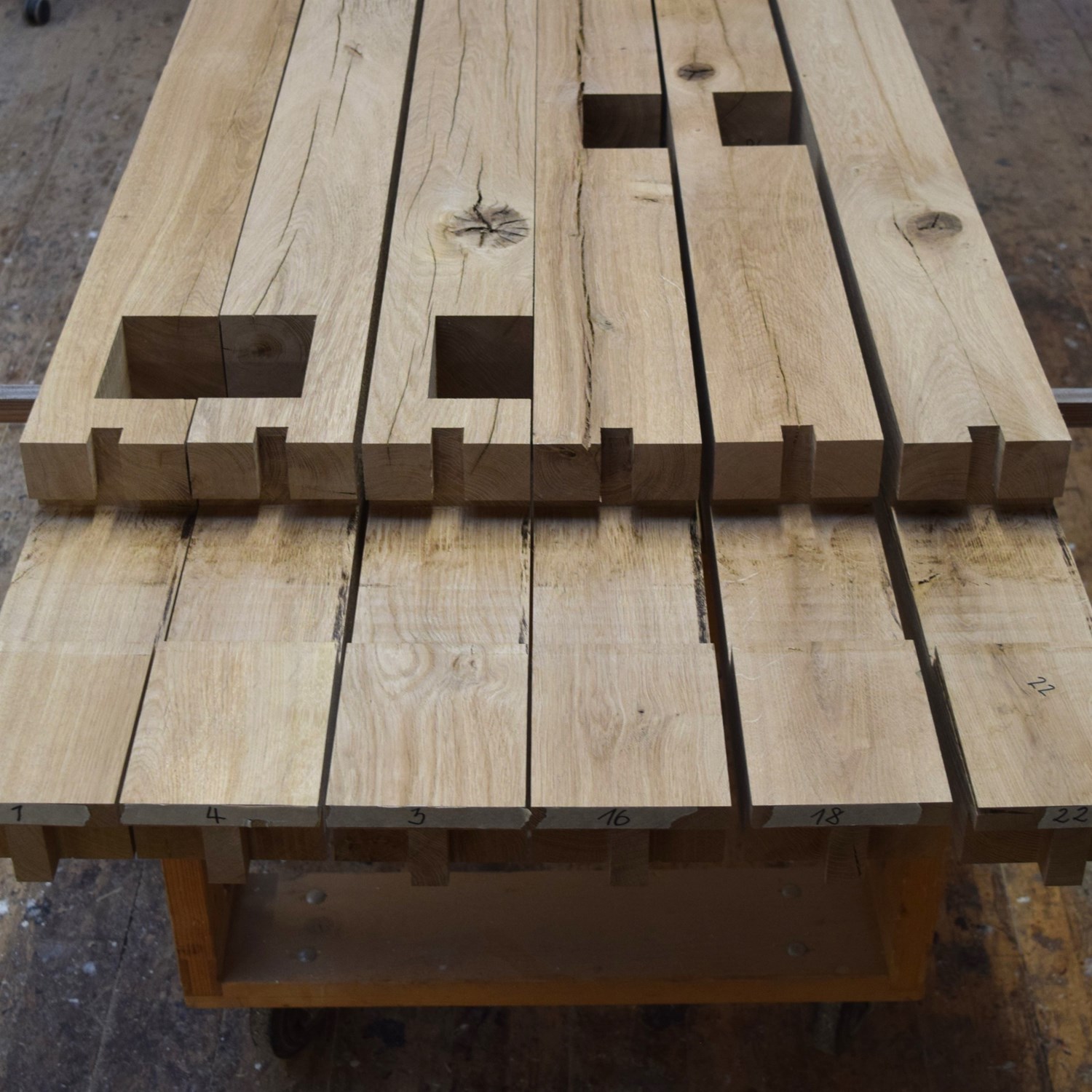

​Traditionel tømmersamling, fransk lås. Den franske lås er en rigtig raffineret tømmersamling. Det er en længdesamling, men træforbindelsen låser i alle retninger.

En fransk lås er den tømmersamling der i almindelighed anses for at give den bedste sammenlåsning af tømmer. Samtidig er det en træforbindelse der kun sjældent anvendes i nye trækonstruktioner. I udgangspunktet er det en variation af en lige bladsamling. Bladsamlingen er udført som hageblad, hvilket gør at længdesamlingen kan overføre træk i længderetningen. Her ud over er der, for de franske låse, tilføjet styretapper i begge tværretninger. For enden af hvert stykke tømmer ses en vandret styretap der går fra den ene sideflade til den anden. Styretappen låser træsamlingen vertikalt, og sørger for at samlingen kan overføre forskydning vertikalt og bøjning om den vandrette tværakse. Endelig har tømmersamlingen endnu en styretap, en lodret styretap, hvilket gør at denne træsamling kan overføre vandret forskydning og i nogen grad også bøjning om den lodrette akse. En fransk lås udføres med forkiling. Det ses ikke let på dette billede der viser de åbne tømmersamlinger, men udførelsesmæssigt medfører forkilingen blot, at den dybest liggende flader for hagebladet forlænges. Herved opstår der et rektangulært hul ved samlingen, en kilegang. Ud over at forkilingerne spiller en rolle ved træforbindelsernes samling, hvor kilerne hjælper med at få tætte træsamlinger, så er de også en forudsætning for at den franske lås fysisk kan samles. Kombinationen af hageblade og styretapper gør at forkilingen skal udføres så den er større end længden på styretapperne. Vi har her fornøjelsen af at udføre en trækonstruktion med rigtig mange traditionelle tømmersamlinger. Det er bindingsværk, hvor den gennemgående samlingstype er bladsamlinger. Bladsamlingerne anvendes ikke kun til lændesamlinger, men også til konstruktionens øvrige træforbindelser. Læs mere om Trækonstruktioner - Tømrerarbejde

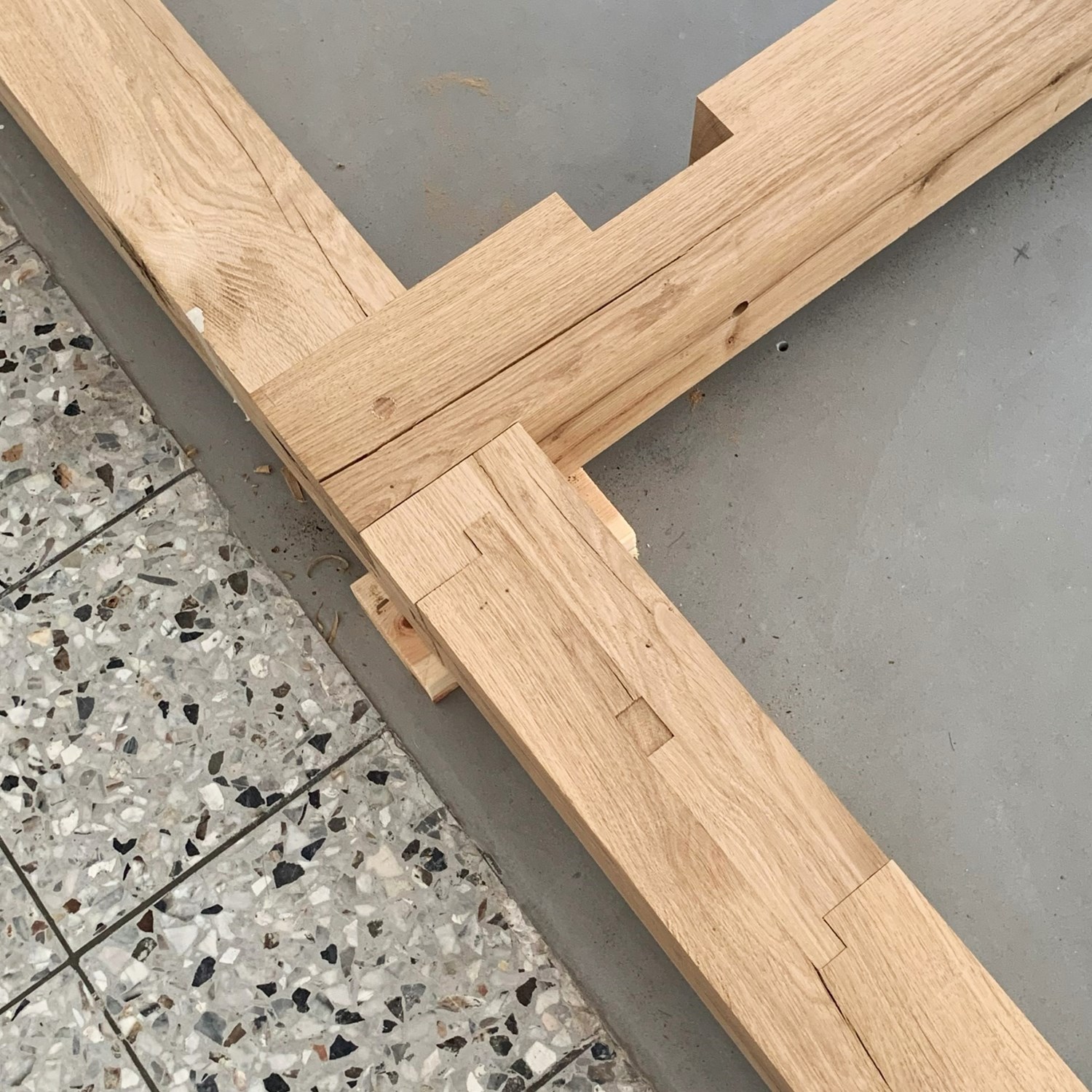

Rejsning af en trækonstruktion. Vi har tildannet en tømmerkonstruktion på vores tømrerværksted i Frederiksværk.

Her bliver trækonstruktionen samlet og rejst. Det er en bindingsværkskonstruktion og der er udført træsamlinger i deres reneste form: Tømmersamlinger hvor der kun indgår træ. Konstruktionen har vi lavet til en udstilling af tegnestuen Thi Dencker. Vi er glade for at Linda og Mikkel fra tegnestuen inviteret os med i projektet. Arkitekt Søren Vadstrup også en del af projektet. Forud for tømrerarbejdet har tømmerkonstruktionen og de mange træforbindelser har været diskuteret. Det har været en spændende. Grundlæggende handler det om at lade sig inspirere af fortiden. Hvis man i fortiden har haft succes med at udføre bindingsværkskonstruktioner med en bestemt type samlinger, så er det nærliggende at spørge om vi kan gøre det samme i dag? Der er ikke valgt tapsamlinger til bindingsværkskonstruktionen. Før den type af træsamling blev almindelige på Sjælland, blev der, ifølge Søren Vadstrup, opført tømmerkonstruktioner, udelukkende ved brug af bladsamlinger, overskramninger og kæmninger, hvilket arkitekterne her har ladet sig inspirere af. Tegnestuen, Søren og os deler en fælles fascination af de traditionelle tømmersamlinger. Vi mener de bør have en ny chance. Vi håber at en traditionel tømmersamling kan blive et naturligt valg ved opførelse af nye trækonstruktioner. Bemærk at tømmeret er høvlet. Det er gjort fordi det effektiviserer tildannelsen. For traditionelt bindingsværkstømmer er tømmeret savskåret eller endda øksehugget. Dimensionen variere og udførelsen af en samling på et stykke tømmer er afhængigt af det stykke tømmer det skal samles med. Ud over varierende dimension, kan der også være bomkanter der skal tages hensyn til. Ved at udføre bindingsværk af høvlet tømmer falder kompleksiteten. Billederne i dette opslag er taget af Thi Dencker arkitekter, @thidencker. Ved rejsning deltog både tegnestuen og @sorenvadstrup

Læs mere om Trækonstruktioner - Vores håndværk - Tømrerarbejde

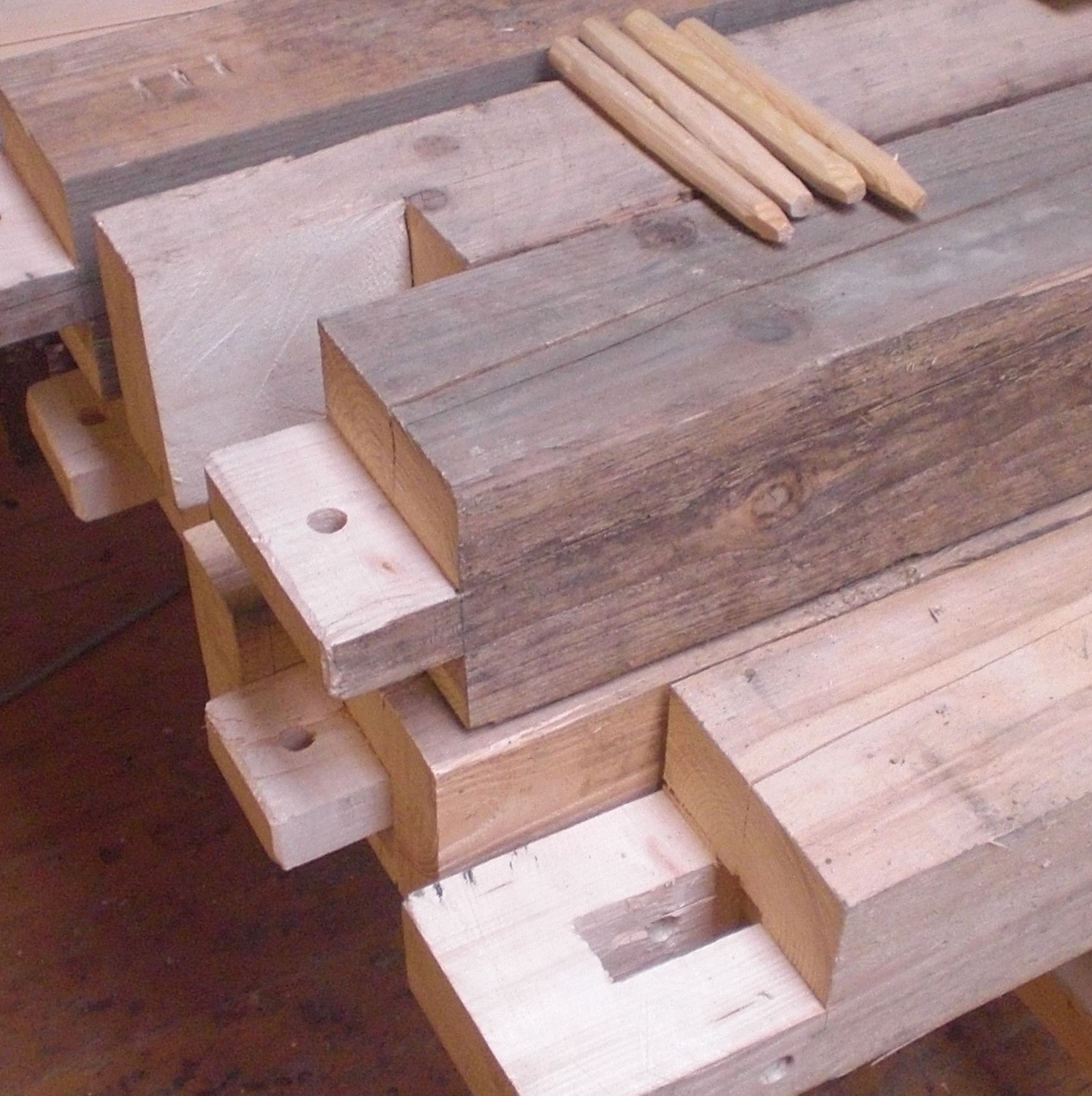

T​ømmer og trænagler. Vi har tilvirket tømmer til en tømmerkonstruktion der samles med traditionelle tømmersamlinger.

Der indgår bl.a. bladsamlinger og tapsamlinger i trækonstruktionen. Tapsamlingerne anvendes ved tværsamlinger. Bladsamlingerne anvendes ofte ved længdesamlinger, men her også ved hjørnesamlingerne. På billedet ses bl.a. enderne på tre stykker tømmer som samles i samme hjørnesamling, et knudepunkt hvor et lige hjørneblad kombineres med en tapsamling. Et lige blad er den simpleste form for bladsamling. På det forreste stykke tømmer ses et lige blad med et kort taphul. På de to næste stykker tømmer er der udført tap, for to forskellige versioner af tapsamlingen. Den nederste tap er en straffet tap. Ved en straffet tap har tappen ikke samme bredde som tømmeret, men er afbrudt, så der er bryst på tre sider af tappen. Den straffede tap bruges når tapstykket tilstøder et stykke tømmer nær enden. Den bruges derfor ved hjørnesamlinger. Meningen er at der stadig er lidt træ tilbage på tømmeret med taphullet, så taphullet ikke gennembryder enden af tømmeret.  Taphullet på det forreste stykke tømmer er et taphul for en straffet tap. Tømmerkonstruktionen samles med trænagler. Der ses 4 stukkede trænagler liggende på toppen af tømmeret. En trænagle tildannes ved at stikke hjørnerne af et kvadratisk stykke træ med et afbindingsjern.

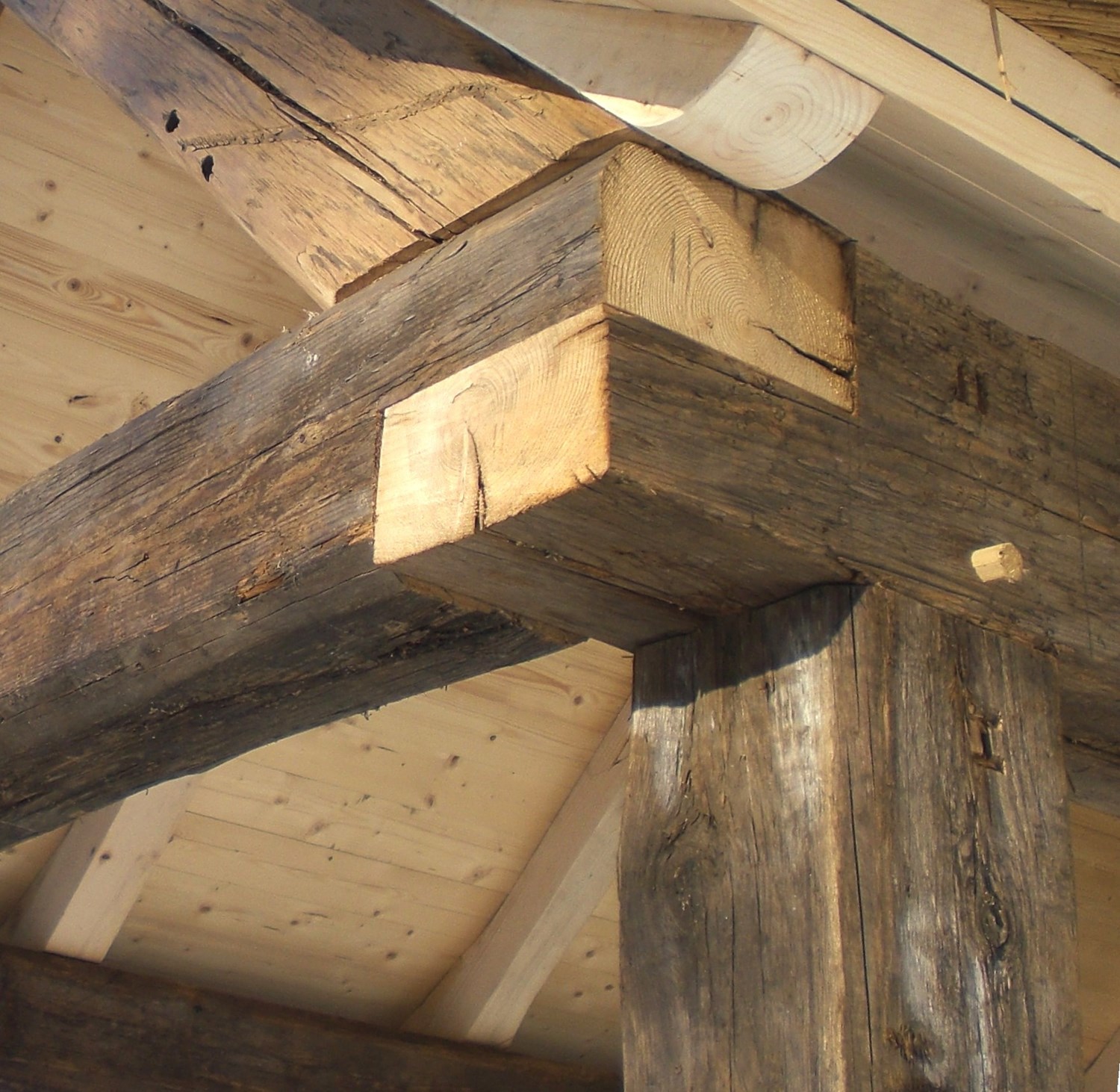

​Traditionelt tømrerarbejde giver nyt liv til genbrugstømmer.

Vi har her rejst en tømmerkonstruktion, samlet med traditionelle tømmersamlinger og til opgaven anvender vi bl.a. genbrugstømmer. Fotoet viser et hjørne af trækonstruktionen og tagfod med skalk.

Det er en fornøjelse at udføre tømrerarbejde med gode træmaterialer. Genbrugstømmeret er tørt og derfor let at forarbejde. I tømmerkonstruktionen indgår tapsamlinger og bladsamlinger. På billedet ses både en tapsamling og en bladsamling. Bladsamlingen er et lige hjørneblad, en meget simpel tømmersamling. Tapsamlingerne holdes sammen af trænagler. Der ses en enkelt trænagle der stikker ud af siden på tømmeret. Trænaglerne er tildannet på traditionel vis. De er tildannet med et afbindingsjern, hvilket vil sige at trænaglen ikke er helt rund, men har en let kantet form. En trækonstruktion af genbrugstømmer samlet med traditionelle tømmersamlinger, lader tømrerarbejdet trække fortid ind i nutid på smukkeste vis.
